Łeb śruby nie tylko zapewnia powierzchnię do uchwycenia klucza. Określa, w jaki sposób obciążenie rozkłada się na złącze, jakie narzędzia są wymagane do montażu i demontażu, czy łącznik może być stosowany w zastosowaniach wpuszczanych lub płaskich oraz jaka powierzchnia nośna jest dostępna w stosunku do zaciskanego materiału. Wybór prawidłowego typu łba do danego zastosowania jest tak samo istotny, jak wybór właściwej średnicy i gatunku — nieprawidłowy typ łba może skutkować uszkodzeniem powierzchni, poluzowaniem pod wpływem wibracji, nieodpowiednim obszarem mocowania lub połączeniem, którego nie można zmontować ani serwisować przy użyciu dostępnego oprzyrządowania.
Śruby z łbem sześciokątnym, śruby kołnierzowe z łbem sześciokątnym, śruby podsadzeniowe i śruby z łbem gniazdowym to cztery z najczęściej stosowanych typów łbów elementów złącznych w zastosowaniach przemysłowych, konstrukcyjnych, motoryzacyjnych i komercyjnych. Każdy z nich służy innemu celowi i każdy ma specyficzne warunki, w których radzi sobie lepiej niż pozostałe. Zrozumienie przesłanek inżynieryjnych stojących za każdym projektem jest podstawą spójnej i niezawodnej specyfikacji elementów złącznych.
Śruba z łbem sześciokątnym jest najczęściej produkowanym i używanym typem elementu złącznego na świecie. Jego sześciostronna główka współpracuje z kluczem płaskim, kluczem nasadowym lub nasadką na wszystkich sześciu stronach, zapewniając dodatnie przenoszenie momentu obrotowego i szeroką kompatybilność narzędzi. Geometria jest zdefiniowana w ASME B18.2.1 dla zunifikowanych łączników calowych oraz ISO 4014 i ISO 4017 dla metrycznych elementów złącznych, standaryzując wymiary łbów u różnych producentów, tak aby śruby sześciokątne od dowolnego zgodnego dostawcy były wymienne w danym zastosowaniu.
Śruba z łbem sześciokątnym składa się z łba sześciokątnego, trzpienia, który może być częściowo lub całkowicie gwintowany, oraz części gwintowanej na końcu. Powierzchnia łożyska głowicy – płaska powierzchnia dolna głowicy stykająca się z mocowanym materiałem – rozkłada obciążenie zaciskające na okrągłym obszarze określonym przez wymiar powierzchni płaskiej głowicy. Ta powierzchnia nośna jest jednym z kluczowych parametrów funkcjonalnych głowicy: niewystarczająca powierzchnia nośna powoduje, że głowica pod obciążeniem wtapia się w bardziej miękkie materiały, zmniejszając z czasem efektywną siłę docisku.
Standardoweem są dwie konfiguracje trzpienia: śruby z częściowym gwintem (z trzpieniem gładkim pomiędzy łbem a wyjściem gwintu) i śruby z pełnym gwintem. Częściowo gwintowane śruby są preferowane w zastosowaniach konstrukcyjnych i ścinanych, ponieważ niegwintowany trzpień można dobrać tak, aby dobrze pasował do otworu prześwitowego, zapewniając odpowiednie położenie i utrzymując część gwintowaną poza płaszczyzną ścinania. Śruby z pełnym gwintem zapewniają większą elastyczność długości uchwytu i są powszechne w montażu ogólnego przeznaczenia, gdzie obciążenie ścinające nie jest głównym problemem.
Śruby z łbem sześciokątnym są produkowane w szerokim zakresie klas właściwości mechanicznych. W zunifikowanym systemie calowym najpopularniejszymi klasami konstrukcyjnymi są klasa SAE 5 (trzy promieniowe znaki na łbie, minimalna wytrzymałość na rozciąganie 120 000 psi) i SAE klasa 8 (sześć promieniowych znaków, minimalna wytrzymałość na rozciąganie 150 000 psi). W systemie metrycznym klasy właściwości 8.8, 10.9 i 12.9 odpowiadają coraz wyższym poziomom wytrzymałości na rozciąganie i granicy plastyczności. Klasa własności oznaczona jest bezpośrednio na głowicy w formie oznaczenia numerycznego.
Opcje materiałowe poza stalą węglową obejmują stal nierdzewną (najczęściej A2-70 i A4-80 w oznaczeniach metrycznych lub 18-8 i 316 w calach), stal stopową, mosiądz i brąz krzemowy w celu spełnienia specjalistycznych wymagań w zakresie odporności na korozję. System znakowania łbów dla elementów złącznych ze stali nierdzewnej i metali nieżelaznych różni się od systemu znakowania gatunku stali węglowej i powinien być weryfikowany w oparciu o odpowiednią normę, gdy wymagana jest identyfikowalność materiału.
Śruby z łbem sześciokątnym są domyślnym elementem mocującym do stalowych połączeń konstrukcyjnych, zespołów maszyn, ram podstawowych urządzeń, kołnierzowych połączeń rurowych i wszelkich zastosowań, w których wymagana jest duża siła zaciskania i dostępny jest zewnętrzny dostęp do klucza. Ich standaryzacja w różnych branżach oznacza, że oprzyrządowanie, specyfikacje momentu obrotowego i zamienne elementy złączne są powszechnie dostępne, co upraszcza zarówno początkowy montaż, jak i konserwację w terenie.
Śruba z kołnierzem sześciokątnym to śruba z łbem sześciokątnym ze zintegrowanym kołnierzem okrągłym u podstawy łba. Kołnierz wystaje promieniowo poza obwód łba sześciokątnego i zapewnia większą powierzchnię nośną dla zaciskanego materiału niż standardowy łeb sześciokątny o tym samym rozmiarze nominalnym. Ten zintegrowany kołnierz jest cechą charakterystyczną projektu i głównym powodem jego wyboru zamiast standardowej śruby z łbem sześciokątnym w wielu zastosowaniach.
Kołnierz spełnia tę samą funkcję, co osobna podkładka płaska umieszczana pod łbem standardowej śruby sześciokątnej, ale integruje ją na stałe z samym łącznikiem. Eliminuje to utratę podkładki podczas montażu i demontażu, zmniejsza liczbę części, zapobiega obrotowi podkładki lub niewspółosiowości podczas dokręcania i zapewnia stałą powierzchnię łożyska w każdej instalacji. W środowiskach montażowych o dużej liczbie egzemplarzy – w szczególności w produkcji samochodów – wyeliminowanie oddzielnego elementu podkładki oznacza znaczące skrócenie czasu montażu i ryzyko pominięcia podkładki.
Spód kołnierza jest często ząbkowany we wzór promieniowych zębów. Te ząbki wgryzają się w mocowaną powierzchnię podczas dokręcania śruby, zapewniając mechaniczną odporność na poluzowanie obrotowe, która działa oprócz tarcia gwintu. Ząbkowane śruby kołnierzowe są powszechnym rozwiązaniem w zastosowaniach narażonych na wibracje, gdzie w przeciwnym razie wymagany byłby oddzielny element blokujący, taki jak podkładka zabezpieczająca lub środek do zabezpieczania gwintów. Ząbkowania sprawiają, że ząbkowane śruby kołnierzowe nie nadają się do stosowania na wykończonych lub malowanych powierzchniach, gdzie znakowanie powierzchni jest niedopuszczalne - w tych zastosowaniach stosuje się wersje bez ząbków (gładki kołnierz).
Śruby z kołnierzem sześciokątnym są znormalizowane w systemie metrycznym według norm DIN 6921 i ISO 15071 (bez ząbków) i ISO 15072 (ząbkowane). Część sześciokątna łba śruby kołnierzowej jest zazwyczaj mniejsza niż sześciokąt standardowej śruby sześciokątnej o tej samej średnicy, ponieważ obciążenie klucza jest dzielone pomiędzy powierzchnie sześciokątne i łożysko kołnierza przylegające do występu gniazda. Ten mniejszy sześciokąt oznacza, że wymagany jest inny rozmiar klucza lub nasadki w porównaniu ze standardową śrubą sześciokątną o tej samej średnicy nominalnej – jest to ważny praktyczny punkt podczas wykonywania czynności konserwacyjnych, gdy musi być pod ręką odpowiednie narzędzie.
Śruby z kołnierzem sześciokątnym są szeroko stosowane w montażu samochodów i zespołów napędowych, szczególnie do mocowania elementów do cienkościennych wsporników, blach i obudów z tworzyw sztucznych, gdzie powiększona powierzchnia nośna zapobiega przeciąganiu, a ząbki zapewniają odporność na wibracje. Są one również powszechne w sprzęcie rolniczym, pojazdach użytkowych i ogólnym montażu maszyn, gdzie priorytetem jest szybkość montażu i redukcja liczby części.
Śruba zamkowa ma wyraźnie inną filozofię projektowania niż typy śrub z łbem sześciokątnym i kołnierzem. Jego najbardziej widoczną cechą jest wypukły, gładki łeb bez zewnętrznych końcówek klucza – nie ma możliwości przykładania momentu obrotowego do łba śruby od góry. Zamiast tego kwadratowa lub żebrowana sekcja bezpośrednio pod łbem jest zaprojektowana tak, aby wtapiać się w mocowany materiał (drewno, plastik lub miękki metal) i zapobiegać obracaniu się śruby podczas dokręcania nakrętki z przeciwnej strony.
Kwadratowa szyjka śruby zamkowej jest nieco większa niż okrągły trzpień i ma rozmiar pasujący do kwadratowego otworu wybitego lub wywierconego w pasowanym materiale. Kiedy śruba zostanie wciągnięta w otwór poprzez dokręcenie nakrętki, narożniki kwadratowej szyjki wgryzają się w materiał i blokują śrubę przed obrotem. Pozwala to jednej osobie dokręcić nakrętkę bez trzymania łba śruby – to znacząca zaleta praktyczna w zastosowaniach budowlanych, gdzie dostęp do obu stron złącza jednocześnie jest utrudniony lub niemożliwy.
Funkcja przeciwobrotowa jest zależna od materiału. W drewnie i materiałach kompozytowych kwadratowa szyjka skutecznie osadza się w całym zakresie wartości momentu obrotowego. W przypadku połączeń metal-metal kwadratowa szyjka wymaga pasującego kwadratowego otworu, aby działać prawidłowo; w zwykłym okrągłym otworze wywierconym w metalu śruba zamkowa będzie się obracać podczas dokręcania nakrętki, a siła zaciskająca nie będzie mogła zostać wytworzona bez trzymania śruby od zewnątrz.
Gładki, kopułowy łeb śruby zamkowej nie przypomina standardowego klucza ani śrubokręta z odsłoniętą powierzchnią. Po zamontowaniu z łbem równo z powierzchnią, śruba nie może zostać usunięta przez osobę mającą dostęp tylko do strony głowicy - do demontażu złącza można użyć wyłącznie strony nakrętki. Ta właściwość odporności na manipulacje, choć nie jest głównym powodem tego projektu, sprawia, że śruby podsadzeniowe są preferowanym wyborem w przypadku mebli ogrodowych, wyposażenia placów zabaw, ogrodzeń i elementów zabezpieczających, gdzie pożądane jest ograniczenie dostępu do elementów złącznych na odsłoniętej powierzchni.
Śruby nośne są znormalizowane w ASME B18.5 dla zunifikowanych łączników calowych. Typowe warianty obejmują standardową śrubę z szyjką kwadratową, śrubę z szyjką żebrowaną (gdzie żebra podłużne zastępują szyjkę kwadratową do stosowania w okrągłych otworach w cienkich materiałach) i śrubę stopniową (wariant z większym łbem stosowany w konstrukcjach z ciężkiego drewna i mocowaniu do słupów użytkowych). Śruby podporowe są najczęściej produkowane ze stali niskowęglowej z wykończeniem cynkowym lub cynkowanym ogniowo do zastosowań zewnętrznych i budowlanych oraz ze stali nierdzewnej do środowisk morskich i korozyjnych.
Śruby transportowe są standardowym elementem mocującym w konstrukcjach szkieletowych, stolarce drewnianej, konstrukcjach tarasowych, montażu mebli drewnianych, placach zabaw i sprzęcie rekreacyjnym, połączeniach metalu z drewnem w budynkach rolniczych oraz wszędzie tam, gdzie potrzebny jest gładki, zaokrąglony łeb na odsłoniętej powierzchni w połączeniu z jednostronnym dokręceniem od strony nakrętki.
Śruba z łbem gniazdowym - zwana także śrubą z łbem gniazdowym (SHCS) - ma cylindryczny łeb z sześciokątnym wgłębieniem (gniazdo) wykonanym w górnej powierzchni. Moment obrotowy przykłada się za pomocą klucza imbusowego (klucza sześciokątnego) lub narzędzia nasadowego włożonego do wewnętrznego wgłębienia, a nie przykłada się go do zewnętrznych płaskich powierzchni. Ta wewnętrzna konstrukcja napędu umożliwia zasadniczo odmienny zestaw charakterystyk montażowych w porównaniu z zewnętrznymi łącznikami sześciokątnymi.
Łeb cylindryczny śruby z łbem gniazdowym ma znacznie mniejszą średnicę całkowitą niż łeb sześciokątny o równoważnej sile chwytu, co pozwala na montaż łącznika w miejscach o bardzo ograniczonym luzie promieniowym wokół łba. Ta kompaktowa koperta łba jest jednym z głównych powodów, dla których śruby z łbem gniazdowym są preferowane w precyzyjnych zespołach mechanicznych, elementach obrabiarek oraz konstrukcjach przyrządów i osprzętu, gdzie wiele elementów złącznych jest blisko siebie rozmieszczonych lub przylega do obrabianych powierzchni.
Wewnętrzny napęd sześciokątny skutecznie przenosi moment obrotowy poprzez dużą powierzchnię styku pomiędzy kluczem a ściankami gniazda, umożliwiając bardzo wysokie momenty montażowe w stosunku do rozmiaru łącznika. Śruby z łbem gniazdowym są rutynowo wykonywane ze stali stopowej o wysokiej wytrzymałości (klasa właściwości 12,9 w systemie metrycznym lub odpowiednik SAE Grade 8 i wyższa w calach) i dokręcane z wysokim poziomem napięcia wstępnego, który pozbawiłby zewnętrzne powierzchnie standardowej śruby sześciokątnej o równoważnej średnicy.
Łeb można również wpuścić w pogłębiony otwór, tak aby górna część łba znajdowała się na równi z otaczającą powierzchnią lub pod nią. Jest to krytyczna cecha w zespołach, w których wystająca głowica mogłaby powodować kolizję z ruchomymi częściami, współpracującymi komponentami lub osłonami.
Śruby z łbem gniazdowym są znormalizowane w ASME B18.3 dla zunifikowanych elementów złącznych calowych i ISO4762 dla metrycznych. Wysokość łba i głębokość kielicha są proporcjonalne do średnicy nominalnej, a w tych samych normach zestawione są standardowe wymiary pogłębienia walcowego do wgłębienia pod głowicę. Ponieważ średnica pogłębienia dokładnie odpowiada średnicy łba, użycie śruby z łbem gniazdowym w pogłębionym otworze pozwala uzyskać czystą, płaską powierzchnię, której nie można uzyskać przy użyciu zewnętrznego łącznika sześciokątnego o tej samej średnicy.
Chociaż gniazdo sześciokątne jest zdecydowanie najpopularniejszym rodzajem napędu w śrubach z łbem gniazdowym, dostępnych jest kilka wariantów do konkretnych zastosowań. Główki nasadowe Torx (gwiazda sześcioramienna) są odporne na wychylenie lepiej niż sześciokątne przy bardzo wysokim momencie obrotowym i są używane w zastosowaniach związanych z montażem produkcyjnym, gdzie używane są narzędzia zasilane. Napędy z kluczem i wtyczką sześciokątną zapewniają dodatkową odporność na manipulacje, ponieważ wymagają specjalistycznych narzędzi niedostępnych w ogólnych kanałach sprzętowych. Warianty te są stosowane w sprzęcie zabezpieczającym, systemach komunikacyjnych i mocowaniach infrastruktury publicznej, gdzie należy uniemożliwić nieuprawniony demontaż.
Śruby z łbem walcowym są standardowym elementem mocującym w maszynach precyzyjnych, konstrukcji obrabiarek CNC, montażu kolektorów hydraulicznych, oprzyrządowaniu do matryc i form, robotyce, systemach ruchu liniowego i wszelkich zastosowaniach wymagających dużej siły mocowania w kompaktowej obudowie. Są również szeroko stosowane w elementach rowerowych, sprzęcie medycznym, obudowach elektronicznych i produktach konsumenckich, gdzie oprócz wydajności mechanicznej wymagana jest instalacja zlicowana z głowicą i czysty wygląd.
| Funkcja | Śruba z łbem sześciokątnym | Śruba kołnierzowa sześciokątna | Śruba transportowa | Śruba z łbem gniazdowym |
|---|---|---|---|---|
| Typ napędu | Zewnętrzny sześciokąt | Zewnętrzny sześciokąt | Brak (tylko strona nakrętki) | Wewnętrzny sześciokąt (klucz imbusowy) |
| Zintegrowana myjka | Nie | Tak (kołnierz) | Nie | Nie |
| Funkcja zapobiegająca obracaniu się | Nie | Ząbki (opcjonalnie) | Kwadratowy dekolt osadzony w materiale | Nie |
| Koperta na głowę | Standard | Szerszy niż łeb sześciokątny | Kopuła, bez klucza płaskiego | Kompaktowy cylinder |
| Możliwy montaż podtynkowy | Nie | Nie | Nie (dome protrudes) | Tak (otwór pogłębiony) |
| Instalacja jednostronna | Nie | Nie | Tak (w drewnie i miękkim materiale) | Nie |
| Podstawowy standard (metryczny) | ISO 4014 / ISO 4017 | ISO 15071 / ISO 15072 | DIN603 | ISO 4762 |
| Typowy zakres ocen | 4,6 do 12,9 | 8,8 do 10,9 | Niskoemisyjne do średniowęglowe | 8,8 do 12,9 |
Właściwy typ głowicy dla danego zastosowania wynika z odpowiedzi na określony zestaw pytań funkcjonalnych. Systematyczna praca nad nimi eliminuje nieodpowiednie opcje i identyfikuje typy głowic, które spełniają wymagania inżynieryjne.
Jeśli łeb śruby będzie znajdował się w ograniczonej przestrzeni, będzie zagłębiony w pogłębieniu walcowym lub przylegał do powierzchni uniemożliwiającej przechylenie klucza przez łuk potrzebny do dokręcenia śruby sześciokątnej, jedyną realną opcją może być wewnętrzny napęd śruby z łbem gniazdowym. Klucz imbusowy wymaga jedynie pionowego dostępu nad łbem śruby, aby włączyć i zastosować moment obrotowy - nie wymaga luzu promieniowego dla łuku obrotu klucza.
Jeśli łącznik przechodzi przez drewno lub podobny materiał, a dostęp do nakrętki jest możliwy od tyłu, właściwym wyborem do montażu jedną ręką będzie śruba zamkowa. Kwadratowa szyjka zapewnia automatyczne zabezpieczenie przed obrotem bez konieczności trzymania łba śruby, a gładka główka kopułkowa zapewnia czystą, pozbawioną zaczepów powierzchnię na odsłoniętej powierzchni.
Jeśli zespół jest narażony na wibracje i użycie podkładek zabezpieczających, nakrętek z dominującym momentem obrotowym lub środka zabezpieczającego gwinty jest niepożądane (ze względu na wymagania dotyczące prędkości montażu, potrzebę czystego demontażu lub cele związane z liczbą części), ząbkowana śruba z kołnierzem sześciokątnym zapewnia pewien stopień odporności na wibracje poprzez ząbki wgryzające się w mocowaną powierzchnię, bez żadnych dodatkowych elementów.
Gdy standardowa śruba z łbem sześciokątnym wymagałaby osobnej podkładki, aby zapobiec przeciąganiu łba lub nadmiernemu osadzeniu się w cienkim lub miękkim zaciśniętym materiale, śruba z kołnierzem sześciokątnym o równoważnej średnicy zapewnia większą powierzchnię nośną w jednym elemencie. Zintegrowany kołnierz jest bardziej niezawodny niż osobna podkładka, którą można pominąć, źle ustawić lub zgubić podczas serwisowania.
Gdy łeb musi znajdować się na powierzchni otaczającej lub poniżej, aby uniknąć kolizji z sąsiednimi komponentami, osłonami lub częściami współpracującymi, tylko śruba z łbem gniazdowym zastosowana z otworem pogłębionym umożliwia to w sposób niezawodny. Cylindryczna geometria łba umożliwia wywiercenie otworu na dokładną głębokość i średnicę, które zapewniają dokładne osadzenie łba w jednej płaszczyźnie, tworząc powierzchnię, którą można uszczelnić, pomalować lub obsługiwać bez tworzenia wystającej przeszkody przez łeb śruby.
W przypadku najwyższych wymagań dotyczących napięcia wstępnego przy danej średnicy śruby, śruby z łbem gniazdowym w klasie wytrzymałości 12.9 lub równoważnej zapewniają najwyższą wytrzymałość na rozciąganie i mogą być dokręcane najwyższymi wartościami momentu obrotowego spośród czterech omawianych tutaj typów łbów. Śruby z łbem sześciokątnym w klasie 8 lub klasie wytrzymałości 10.9 są standardowym wyborem do montażu ogólnego konstrukcji i dużych obciążeń. Śruby podporowe są zazwyczaj opcją o najniższej wytrzymałości w tej grupie, ponieważ są najczęściej produkowane z gatunków stali o niższej zawartości węgla, odpowiednich do konstrukcji drewnianych, a nie do zastosowań konstrukcyjnych o dużym obciążeniu.

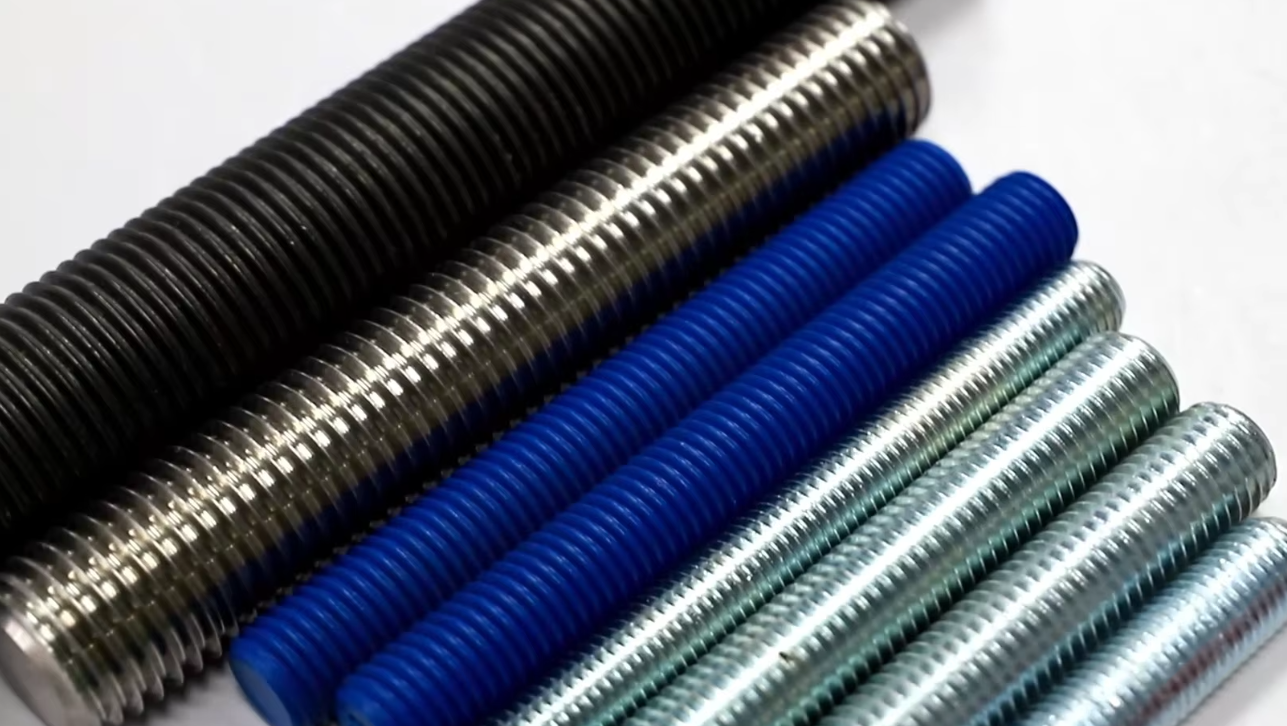

Wszystkie cztery typy łbów śrub są dostępne z różnymi wykończeniami powierzchni, które określają ich odporność na korozję w trakcie użytkowania. Odpowiednie wykończenie zależy od środowiska, na jakie będzie narażony łącznik, oraz od wszelkich ograniczeń kompatybilności galwanicznej narzuconych przez materiały użyte w połączeniu.
Należy zawsze sprawdzić kompatybilność galwaniczną pomiędzy wykończeniem łącznika a mocowanymi materiałami. Elementy złączne ze stali nierdzewnej mające kontakt z nieobrobionym aluminium w środowisku morskim lub wilgotnym mogą przyspieszyć korozję galwaniczną aluminium; Łączniki ocynkowane ogniowo stykające się z niepowlekaną stalą zapewniają ochronę katodową stali na styku złącza. Interakcje te są przewidywalne i możliwe do zarządzania przy właściwym doborze materiałów, należy je jednak uwzględnić na etapie specyfikacji, a nie odkryć w trakcie użytkowania.
