GB/T 1229 kontra ASTM A194: Co właściwie oznaczają różnice wymiarowe dla właściwości konstrukcyjnych

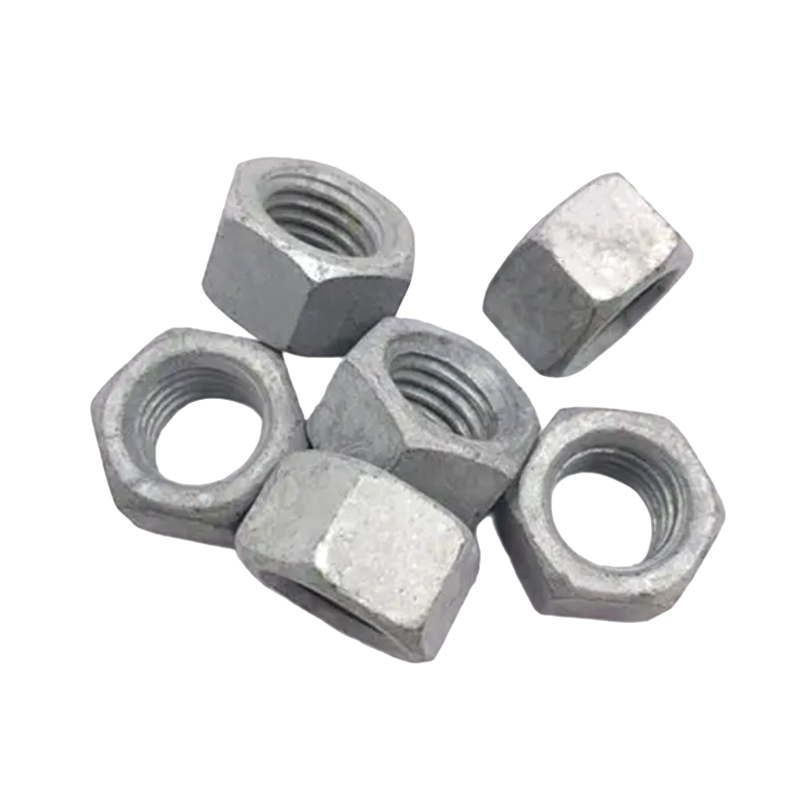

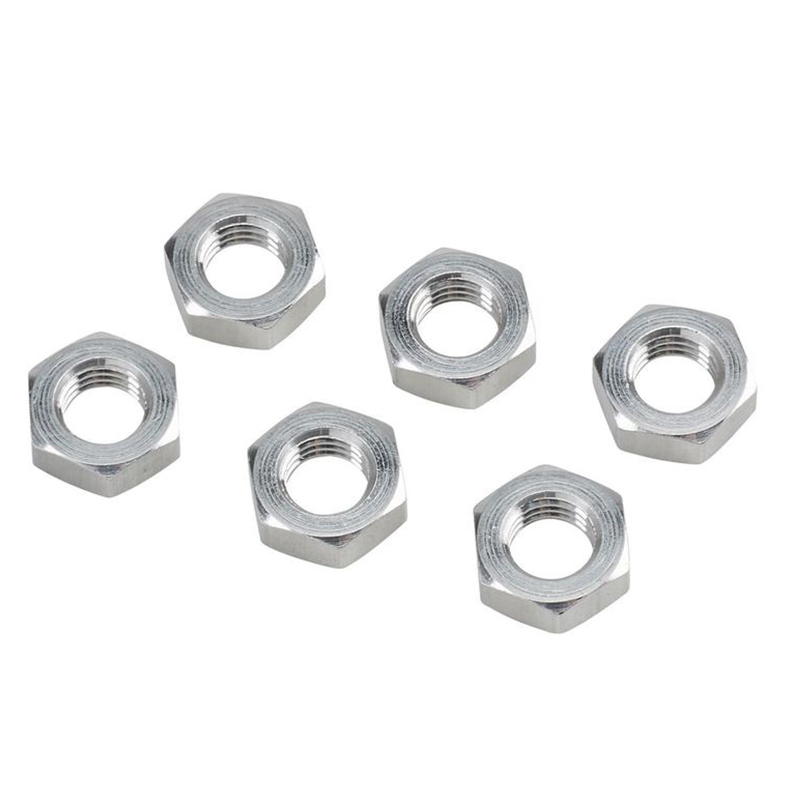

Ciężkie nakrętki sześciokątne wyprodukowane zgodnie z GB/T 1229 i ASTM A194 nie są zamienne, nawet jeśli nominalna średnica gwintu i skok są identyczne. Różnice wymiarowe pomiędzy tymi dwoma normami są celowymi decyzjami inżynieryjnymi mającymi bezpośrednie konsekwencje dla powierzchni łożyska, odporności na zdzieranie gwintu oraz kompatybilności z serią śrub i podkładek. Zrozumienie tych różnic jest niezbędne przy określaniu specyfikacji zespołów elementów złącznych dla projektów transgranicznych lub przy zaopatrywaniu się u producentów, którzy zaopatrują zarówno rynek krajowy, jak i eksportowy.

Najbardziej znaczącą różnicą wymiarową jest szerokość płaszczyzny (WAF) i średnica powierzchni czołowej łożyska. Ciężkie nakrętki sześciokątne ASTM A194 mają szerszy wymiar od płaskiego do płaskiego niż zarówno standardowe nakrętki sześciokątne, jak i ich odpowiedniki GB przy równoważnych rozmiarach gwintów. Na przykład przy M30 (lub odpowiedniku 1-1/8" UNC) ciężka nakrętka sześciokątna WAF ASTM A194 jest o około 6–8% większa niż standardowa nakrętka sześciokątna, zwiększając powierzchnię nośną pod czołem nakrętki o 12–16%. Ta większa powierzchnia nośna bezpośrednio zmniejsza naprężenia kontaktowe na łączonej powierzchni — jest to kluczowa korzyść w inżynierii konstrukcji stalowych i połączeniach mostowych, gdzie materiał podstawowy pod nakrętką nie może uginać się pod naprężeniem wstępnym śruby. Norma GB/T 1229 określa podobnie. wymiary serii ciężkiej, ale wymiary WAF i wysokość są zgodne z wartościami serii metrycznych, które różnią się od odpowiedników serii calowych ASME B18.2.2, co oznacza, że oprzyrządowanie nasadowe i kluczowe musi być sprawdzane niezależnie dla każdego standardu w projektach o mieszanej specyfikacji.

Wysokość nakrętki jest drugą krytyczną zmienną wymiarową. Ciężkie nakrętki sześciokątne ASTM A194 mają większy stosunek wysokości do średnicy niż nakrętki standardowe, co zapewnia większą długość połączenia gwintu. Minimalna liczba zaangażowanych gwintów zapewniających pełną wytrzymałość śruby na rozciąganie wynosi w przybliżeniu jedną krotność średnicy śruby — regułę tę łatwo spełniają standardowe nakrętki przy małych średnicach, ale coraz bardziej marginalną przy dużych średnicach (M42 i więcej), gdzie standardowa wysokość nakrętki może zapewnić połączenie jedynie o średnicy 0,85 ×. Specyfikacje wysokości serii ciężkich sześciokątnych zapewniają pełne sprzęgnięcie gwintu przy wszystkich standardowych średnicach śrub, dlatego ASTM A194 jest obowiązkową specyfikacją dla zespołów śrub w zbiornikach ciśnieniowych ASME i połączeniach kołnierzowych w przemyśle petrochemicznym, gdzie zdzieranie gwintu pod długotrwałym obciążeniem ciśnieniowym jest niedopuszczalnym trybem awarii.

Wybór gatunku materiału dla ciężkich nakrętek sześciokątnych do zastosowań w infrastrukturze krytycznej

Sama norma ASTM A194 obejmuje ponad dwadzieścia gatunków materiałów na ciężkie nakrętki sześciokątne, z których każdy jest przeznaczony dla określonych kombinacji zakresu temperatur, mediów korozyjnych i obciążenia mechanicznego. Wybór odpowiedniego gatunku to nie tylko decyzja dotycząca wytrzymałości — obejmuje on jednocześnie dopasowanie obciążenia próbnego nakrętki, granicy plastyczności i kompatybilności metalurgicznej do materiału śruby i środowiska pracy. Najczęściej błędnie określone kombinacje obejmują ekstremalne temperatury i działanie wodoru, gdzie niewłaściwy gatunek może spowodować katastrofalne uszkodzenie złącza w warunkach, których nie wykryje standardowa próba rozciągania w temperaturze pokojowej.

Klasa 2HM zasługuje na szczególną uwagę, ponieważ jest często zastępowana przez zespoły zakupowe standardową klasą 2H, które traktują przyrostek „M” jako wariant poboczny. Wymóg kontroli twardości w 2HM – maksymalnie HRC 35 – jest szczegółowo określony w normie NACE MR0175/ISO 15156 dla środowisk kwaśnych, w których występuje siarkowodór (H₂S). Powyżej HRC 35 stale o wysokiej wytrzymałości stają się podatne na pękanie naprężeniowe siarczkowe (SSC), formę kruchości wodorowej, która może powodować nagłe kruche pękanie przy poziomach naprężeń znacznie niższych od znamionowej wytrzymałości materiału na rozciąganie. W zastosowaniach petrochemicznych i wydobywczych w przemyśle naftowym i gazowym określenie 2H tam, gdzie wymagane jest 2HM, nie jest środkiem oszczędzającym koszty — stanowi naruszenie przepisów o potencjalnych katastrofalnych konsekwencjach.

Utrzymywanie napięcia wstępnego śrub w elektrowniach wiatrowych i konstrukcjach mostowych: dlaczego ciężkie nakrętki sześciokątne wymagają określonych protokołów momentu obrotowego

W połączeniach kołnierzowych wież elektrowni wiatrowych i złączach konstrukcyjnych mostów o dużej rozpiętości utrzymanie napięcia wstępnego śrub przez projektowany okres użytkowania konstrukcji – zwykle 25 lat w przypadku turbin wiatrowych i 50–100 lat w przypadku mostów – jest równie ważne jak początkowy moment montażowy. Ciężkie nakrętki sześciokątne w tych zastosowaniach nie są po prostu dokręcane określonym momentem i pozostawione; są instalowane jako część precyzyjnie kontrolowanego systemu napięcia wstępnego, który uwzględnia straty w osadzeniu, relaksację i harmonogramy ponownego dokręcania, które znacznie różnią się od konwencjonalnej praktyki skręcania konstrukcji.

Straty w wyniku wbudowania są najważniejszym źródłem zmniejszenia napięcia wstępnego w godzinach bezpośrednio po instalacji. Kiedy ciężka nakrętka sześciokątna jest dokręcana momentem do stalowej powierzchni kołnierza, mikroskopijne chropowatości na powierzchni łożyska nakrętki i w punktach styku gwintu odkształcają się plastycznie, zmniejszając efektywną długość zacisku śruby i zwalniając odpowiednią część indukowanego napięcia wstępnego. W przypadku śrub kołnierzowych wieży o dużej średnicy (M42–M72) utrata osadzenia zazwyczaj odpowiada 10–20% początkowego napięcia wstępnego w ciągu pierwszych 24 godzin i kolejne 3–5% w ciągu następnych 30 dni, gdy kontakt gwintu się ustabilizuje. Z tego powodu normy dotyczące montażu turbin wiatrowych – w tym IEC 61400-1 i protokoły specyficzne dla producenta – wymagają kontroli ponownego dokręcenia po 500–1000 godzinach pracy po pierwszej instalacji, co jest krokiem często odkładanym w praktyce terenowej i mającym długoterminowe konsekwencje dla trwałości zmęczeniowej.

• Dokręcanie kontrolowane momentem — Najpopularniejsza metoda, ale także najmniej dokładna w przypadku ciężkich zespołów sześciokątnych o dużej średnicy. Przeliczenie momentu obrotowego na napięcie wstępne zakłada stały współczynnik tarcia zarówno na powierzchni styku gwintu, jak i na powierzchni czołowej łożyska. W praktyce różnice w smarowaniu gwintów, różnice w powłoce powierzchniowej poszczególnych nakrętek i dryft kalibracji narzędzia mogą powodować rozrzut napięcia wstępnego wynoszący ±25–30% przy tym samym zastosowanym momencie obrotowym. W przypadku połączeń kołnierzowych wieży rozrzut ten można częściowo złagodzić poprzez zastosowanie przed montażem spójnego smaru (na bazie MoS₂ lub pasty PTFE) na wszystkich gwintach i powierzchniach łożysk.
• Metoda odkręcania nakrętki — Bardziej niezawodne niż kontrola momentu obrotowego w przypadku ciężkich nakrętek sześciokątnych o dużej średnicy, ponieważ kontroluje wydłużenie śruby, a nie wejściowy moment obrotowy, dzięki czemu jest mniej wrażliwy na zmiany tarcia. Po dopasowaniu złącza w celu wyeliminowania szczelin stosuje się określony kąt obrotu (zwykle 1/3 do 2/3 obrotu w zależności od stosunku długości do średnicy śruby i długości chwytu). Powstałe napięcie wstępne zależy od sztywności śruby, która jest właściwością materiału podlegającą znacznie mniejszym zmianom niż współczynniki tarcia powierzchniowego.
• Napinanie hydrauliczne — Najbardziej precyzyjna metoda krytycznych połączeń o dużej średnicy w zastosowaniach mostowych i energetyce jądrowej. Podnośnik hydrauliczny bezpośrednio wydłuża śrubę do docelowego poziomu naprężenia, podczas gdy ciężka nakrętka sześciokątna jest dokręcana palcami, a następnie zwalniane jest ciśnienie hydrauliczne, przenosząc siłę sprężystości śruby na obciążenie zacisku. Dokładność napięcia wstępnego przy naprężeniu hydraulicznym wynosi zazwyczaj ± 5% w porównaniu z ± 25–30% w przypadku kontroli momentu obrotowego — jest to główny powód, dla którego jest to określone w normie GB/T 1229 w połączeniach kategorii B (typu tarcia o dużej wytrzymałości), w których nadrzędnym kryterium projektowym jest odporność na poślizg.

Shanghai Soverchannel Industrial Co., Ltd. dostarcza ciężkie nakrętki sześciokątne do zastosowań w elektrowniach wiatrowych i mostach z pełnymi certyfikatami testów mechanicznych — w tym protokołami obciążenia próbnego, twardości i kontroli wymiarowej — oraz zapewnia dokumentację identyfikowalności materiałów zgodną z wymogami audytu jakości GB/T 1229 i ASTM A194, wspierając klientów w procesie kontroli i akceptacji regulowanych projektów infrastrukturalnych.

Niestandardowe dostosowywanie ciężkich nakrętek sześciokątnych: gdy standardowe gatunki są niewystarczające

Standardowe ciężkie nakrętki sześciokątne spełniają większość wymagań dotyczących mocowania urządzeń konstrukcyjnych i ciśnieniowych, ale podzbiór maszyn inżynieryjnych, reaktorów petrochemicznych i zastosowań w energetyce jądrowej wiąże się z wymaganiami materiałowymi, wymiarowymi lub wydajnościowymi, które wykraczają poza granice jakiejkolwiek pojedynczej opublikowanej normy. Te niestandardowe wymagania są częstsze, niż zwykle oczekują zespoły zakupowe, i reprezentują sytuacje, w których różnica między firmą handlową a producentem posiadającym rzeczywiste możliwości dostosowywania inżynieryjnego staje się konsekwencja zarówno dla harmonogramu, jak i ryzyka projektu.

Najczęstsze niestandardowe prośby o dostosowanie ciężkich nakrętek sześciokątnych można podzielić na cztery kategorie:

• Specjalne materiały stopowe — Stal nierdzewna duplex (2205, 2507), Inconel 625 i 718, tytan klasy 5 (Ti-6Al-4V) i Hastelloy C276 są przeznaczone do pracy w agresywnych środowiskach chemicznych, w których zarówno gatunki stali nierdzewnej 304/316, jak i stali stopowych ulegają przedwczesnemu uszkodzeniu. Materiały te wymagają specjalistycznych procesów kucia i protokołów obróbki cieplnej, które nie są dostępne na standardowych liniach do produkcji elementów złącznych. Na przykład ciężkie nakrętki sześciokątne Duplex 2205 muszą być wyżarzane po kuciu w precyzyjnych zakresach temperatur (1020–1100°C), aby uniknąć wytrącania się fazy sigma, która spowodowałaby kruchość materiału – jest to etap procesu wymagający dedykowanej możliwości sterowania piecem.
• Niestandardowe formy gwintów — Gwinty ACME, gwinty podporowe i metryczne gwinty drobnozwojne (M52×3, M64×4) spoza standardowych zakresów magazynowych są wymagane w dużych zespołach cylindrów hydraulicznych, głowicach zamykających zbiorniki reaktorów i kołnierzach autoklawów wysokociśnieniowych, gdzie standardowe gwinty o grubym skoku zapewniają niewystarczającą gęstość sprzężenia dla występujących cyklicznych obciążeń ciśnieniowych.
• Łączna zgodność ze standardami — Niektóre projekty wymagają, aby pojedynczy element złączny spełniał jednocześnie wymagania wymiarowe jednej normy i wymagania dotyczące właściwości mechanicznych innej — na przykład nakrętka o wymiarach zgodnych z HG/T 20634 (chińska norma przemysłowa chemiczna), ale z certyfikatem materiałowym ASTM A194 klasa 2HM. Ta ponadstandardowa specyfikacja jest coraz bardziej powszechna w projektach petrochemicznych typu joint-venture i wymaga producenta posiadającego udokumentowane możliwości w zakresie obu standardów, a nie producenta zoptymalizowanego pod kątem pojedynczego systemu.
• Specjalna obróbka powierzchni — Niklowanie bezprądowe, powlekanie suchą powłoką PTFE (Xylan lub Molykote) i powlekanie ogniowe stopem cynku i niklu są określone w przypadku, gdy standardowe cynkowanie i Dacromet nie spełniają określonych wymagań dotyczących współczynnika tarcia, odporności na temperaturę lub odporności chemicznej danego zastosowania. Ciężkie nakrętki sześciokątne pokryte PTFE osiągają współczynnik tarcia gwintu na poziomie około 0,08–0,12 — znacznie niższy niż ich odpowiedniki ocynkowane — umożliwiając dokładniejszą konwersję momentu obrotowego na napięcie wstępne w precyzyjnie kontrolowanym skręcaniu w konstrukcjach maszyn i zespołach głównych łożysk turbin wiatrowych.

Dzięki własnemu zakładowi produkcyjnemu w Nantong Jinzhai Hardware Co., Ltd. oraz możliwościom produkcyjnym w zakresie pełnego procesu, który obejmuje kucie, obróbkę cieplną, obróbkę skrawaniem i wykańczanie powierzchni w ramach jednego systemu zarządzania jakością, Shanghai Soverchannel Industrial Co., Ltd. jest w stanie spełnić te niestandardowe wymagania przy stabilnych terminach dostaw i pełnej dokumentacji kontrolnej. W przypadku projektów wymagających niestandardowych ciężkich nakrętek sześciokątnych wykonanych ze specjalnych materiałów, klas wytrzymałości, rozmiarów lub obróbki powierzchni — niezależnie od tego, czy są zgodne ze standardami GB, ASTM, DIN czy normami przemysłu chemicznego — należy skontaktować się z firmą Shanghai Soverchannel Industrial Co., Ltd. w celu omówienia wykonalności specyfikacji i czasu realizacji przed etapem zamówienia.
