Moment obrotowy do plastyczności a moment obrotowy do kąta: co tak naprawdę specyfikacja dokręcania mówi o śrubie

W nowoczesnych rozwiązaniach dominują dwie metody dokręcania Śruby samochodowe specyfikacji uszczelnionych złączy silnika i ich pomieszanie jest jednym z najpoważniejszych błędów montażowych podczas montażu i naprawy pojazdów. Śruby z momentem plastyczności (TTY) są zaprojektowane tak, aby można je było dokręcić poza granicę sprężystości materiału w strefie kontrolowanego odkształcenia plastycznego. Po rozciągnięciu powyżej granicy plastyczności śruba utrzymuje bardzo stałą siłę zaciskania, ponieważ obciążenie złącza zależy od plastyczności materiału, a nie od zmienności tarcia pomiędzy bokami gwintu a powierzchniami łożysk, które mogą zmieniać odczyty momentu obrotowego o 15–25% bez zmiany rzeczywistego napięcia wstępnego. Procedura dokręcania śrub TTY zawsze uwzględnia podstawowy moment obrotowy, po którym następuje jeden lub więcej określonych kątów obrotu, np. „25 Nm 90° 90°”. Ta instrukcja dotycząca kąta jest ostatecznym wskaźnikiem, że śruba jest przeznaczona do jednorazowego użytku — po rozciągnięciu do strefy plastyczności powrót sprężysty śruby jest niewystarczający, aby przywrócić prawidłowe napięcie wstępne w drugim zespole.

Śruby z momentem obrotowym (TTA) podlegają tej samej kolejności montażu — podstawowy moment obrotowy plus obrót — ale nie są celowo rozciągane w celu ustąpienia. Działają w zakresie elastyczności, co oznacza, że ​​zazwyczaj można je ponownie wykorzystać, jeśli nie są uszkodzone. Główny cel stopnia kąta w TTA jest taki sam jak w TTY: usunięcie tarcia jako dominującej zmiennej, tak aby siła zaciskania była zależna od geometrii wydłużenia śruby, a nie od stanu smarowania. Obie metody stanowią odpowiedź na ten sam problem, przed którym stoją nowoczesne lekkie silniki: aluminiowe głowice cylindrów rozszerzają się z inną szybkością cieplną niż bloki żeliwne, a wynikający z tego ruch podczas cykli cieplnych odkształciłby plastycznie konwencjonalną śrubę dokręcaną wyłącznie momentem obrotowym, powodując z czasem uszkodzenie uszczelki. Istnieją hybrydowe konstrukcje TTY, które uwzględniają margines bezpieczeństwa w strefie plastyczności, umożliwiając ograniczoną liczbę ponownych montaży, ale wymagają one wyraźnego oznaczenia producenta — nie można ich zakładać wyłącznie na podstawie oględzin.

Z punktu widzenia produkcyjnego produkcja śrub TTY wymaga ściślejszej kontroli spójności granicy plastyczności materiału niż w przypadku konwencjonalnych elementów złącznych. Jeśli granica plastyczności różni się pomiędzy śrubami z tej samej partii, odkształcenie plastyczne uzyskane podczas montażu również będzie się różnić – bezpośrednio wpływając na równomierność siły mocowania w złączu wielośrubowym, takim jak głowica cylindrów. Jest to jeden z powodów, dla których programy elementów złącznych OEM dla branży motoryzacyjnej określają nie tylko minimalne właściwości mechaniczne, ale także dopuszczalne zakresy granicy plastyczności, stawiając dostawcom wymagania znacznie wykraczające poza standardową certyfikację klasy 10.9 lub 12.9.

Dlaczego walcowanie gwintów po obróbce cieplnej ma znaczenie dla trwałości zmęczeniowej elementów złącznych w samochodach?

Kolejność formowania gwintów w zależności od obróbki cieplnej jest decyzją produkcyjną mającą wymierne konsekwencje dla wytrzymałości zmęczeniowej i jest to decyzja oddzielająca produkcję wysokiej jakości śrub samochodowych od produkcji standardowych elementów złącznych. Standardowa praktyka gwintuje śruby przed obróbką cieplną, ponieważ stal jest bardziej miękka, a formowanie jest łatwiejsze i szybsze. Jednakże gwintowanie po obróbce cieplnej – w szczególności walcowanie gwintów po hartowaniu i odpuszczaniu – zapewnia znacznie lepszą odporność na zmęczenie poprzez wywoływanie ściskających naprężeń szczątkowych u nasady gwintu dokładnie wtedy, gdy materiał osiąga swoją końcową twardość.

Walcowanie gwintów to proces formowania na zimno, podczas którego matryce ze stali hartowanej wypierają materiał, zamiast go wycinać, tworząc profil gwintu. Wynikający z tego przemieszczenia ciągły przepływ ziaren — podążający za nieprzerwanym konturem gwintu — zasadniczo różni się od struktury odciętych ziaren pozostawionych przez nacięte gwinty. Gwinty walcowane są zazwyczaj o 10–20% mocniejsze w statycznych próbach rozciągania i wykazują poprawę wytrzymałości zmęczeniowej o 50–75% w porównaniu z równoważnymi gwintami skrawanymi przy tym samym gatunku materiału. U nasady gwintu, gdzie koncentracja naprężeń jest największa i rozpoczynają się pęknięcia zmęczeniowe, warstwa ściskająca wywołana walcowaniem działa jako bezpośredni środek zaradczy dla cyklicznych naprężeń rozciągających powstających pod wpływem obciążeń dynamicznych. W przypadku śrub korbowodu silnika, śrub pokrywy łożysk głównych i śrub piast kół – zastosowań, w których uszkodzenie zmęczeniowe jest katastrofalne i nie można z wyprzedzeniem wykryć wizualnie – ta różnica produkcyjna jest parametrem inżynieryjnym istotnym dla bezpieczeństwa, a nie szczegółem optymalizacji produkcji.

Kucie na zimno łba śruby i trzpienia poprzedza gwintowanie w obu sekwencjach. Kucie na zimno w temperaturze pokojowej wyrównuje przepływ ziaren metalu wzdłuż geometrii śruby, poprawiając jednocześnie wytrzymałość na rozciąganie i spójność wymiarową. Szybkie maszyny do kucia na zimno mogą wyprodukować tysiące półfabrykatów śrub na godzinę przy minimalnych stratach materiału, dlatego też kucie na zimno jest uniwersalnym standardem w masowej produkcji śrub samochodowych. Połączenie trzpienia kutego na zimno, walcowanych gwintów i kontrolowanej obróbki cieplnej poprzez hartowanie i odpuszczanie definiuje łańcuch produkcyjny, który zapewnia niezawodność mechaniczną wymaganą przez producentów OEM z branży motoryzacyjnej przy wielkości produkcji.

Geometria łba śruby i dostęp do narzędzia: Dopasowanie typu napędu do ograniczeń zespołu

Wybór geometrii łba śrub samochodowych opiera się w równym stopniu na ograniczeniach dostępu do montażu i oprzyrządowaniu linii produkcyjnej, jak i na wymaganiach dotyczących obciążenia złącza. Nowoczesne komory silnika, obudowy przekładni i ramy pomocnicze zawieszenia są gęsto upakowane, a odstęp pod klucz dostępny na każdym przegubie określa, które typy głowic można fizycznie zamontować — szczególnie w przypadku stosowania pneumatycznych lub elektrycznych narzędzi dynamometrycznych przy prędkościach linii produkcyjnej.

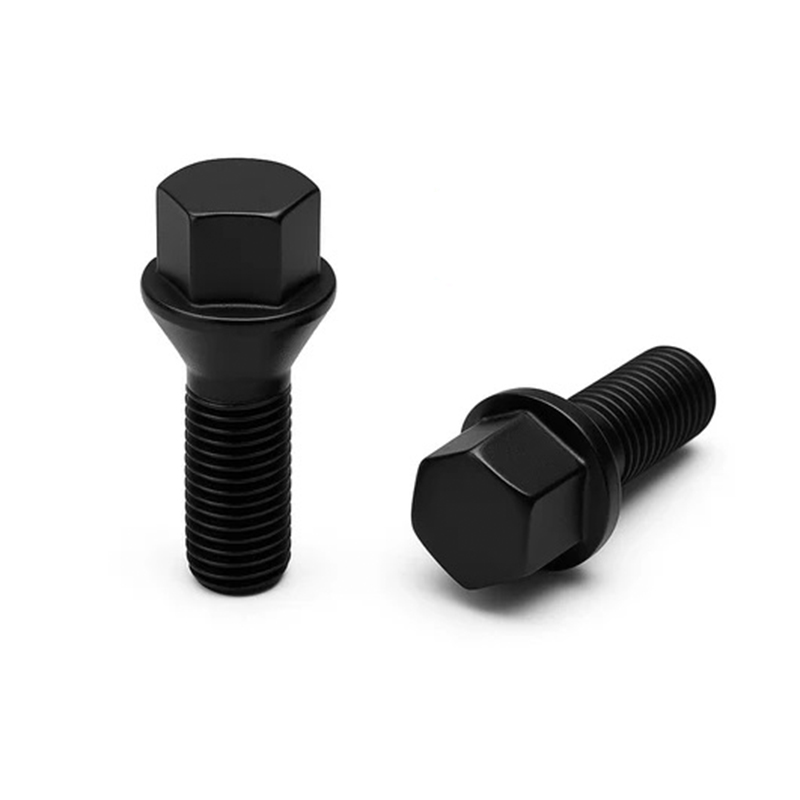

Głowa sześciokątna

Podstawa dla większości połączeń konstrukcyjnych w branży motoryzacyjnej. Kompatybilne ze standardowymi nasadkami i kluczami oczkowymi, powszechnie dostępne we wszystkich standardowych klasach i rozmiarach. Kąt sprzężenia wynoszący 60° pomiędzy powierzchniami napędowymi ogranicza kąt obrotu narzędzia potrzebny do zmiany położenia do 60°, co jest wystarczające w przypadku większości dostępnych miejsc połączeń. Wada: stosunkowo wysokie ścianki boczne zwiększają prześwit klucza, co sprawia, że ​​główki sześciokątne nie nadają się do stosowania w ciasnych wgłębieniach.

Głowica 12-punktowa (podwójna sześciokątna).

12-kątna głowica zapewnia 30° pomiędzy pozycjami załączenia — to połowa obrotu potrzebnego do ponownego załączenia w porównaniu z nasadką sześciokątną — dzięki czemu ponowne osadzenie nasadki w ograniczonych przestrzeniach i ograniczonym łuku wychylenia jest znacznie szybsze. Mniejsza średnica łba w porównaniu z równoważnym rozmiarem sześciokąta oznacza, że ​​mniejszy klucz nasadowy może dotrzeć do śruby w ciasnych strefach dostępu. Co najważniejsze, 12-punktowa geometria umożliwia przenoszenie wyższego momentu obrotowego dla danego rozmiaru łba, ponieważ każda z dwunastu powierzchni styku jest mniejsza i rozkłada obciążenie inaczej niż sześć szerszych powierzchni sześciokątnych. To sprawia, że ​​śruby 12-kątne są standardem w silnikach obciążonych dużym obciążeniem zacisku — śruby korbowodu i śruby głowicy cylindrów, gdzie zbiegają się zarówno wielkość momentu obrotowego, jak i trudność dostępu.

Łeb gniazdowy (wewnętrzny sześciokątny / imbusowy)

Cylindryczny profil głowicy umożliwia montaż w pogłębionych otworach w celu montażu na płaskiej powierzchni — powszechnie spotykany we wspornikach zacisków hamulcowych, pokrywach rozrządu silnika i obudowach skrzyni biegów, gdzie wystające głowice kolidowałyby z sąsiednimi elementami lub powierzchniami uszczelniającymi. Wewnętrzny napęd sześciokątny całkowicie usuwa zewnętrzną osłonę klucza, umożliwiając osadzenie łącznika w zagłębieniach niedostępnych dla żadnego zewnętrznego gniazda. Ograniczeniem jest to, że wewnętrzne powierzchnie napędowe są bardziej podatne na wychylanie się pod wysokim momentem obrotowym, jeśli są zużyte lub niewspółosiowe, dlatego też ogólnie odradza się stosowanie wkrętaków udarowych do śrub z łbem walcowym z łbem walcowym przy precyzyjnym montażu samochodów.

Wybór powłoki powierzchniowej śrub samochodowych: równoważenie odporności na korozję, ryzyka kruchości wodorowej i współczynnika tarcia

Wybór obróbki powierzchni śrub samochodowych obejmuje trzy zmienne inżynieryjne, które nie optymalizują się w tym samym kierunku: odporność na korozję, ryzyko kruchości wodorowej i stałość współczynnika tarcia. Zachwianie tej równowagi doprowadziło do udokumentowanych awarii w trakcie eksploatacji — nie z powodu niewystarczającej wytrzymałości śrub, ale z kruchości wywołanej powłoką lub niespójności momentu obrotowego z napięciem wstępnym spowodowanej niekontrolowanym tarciem powierzchniowym.

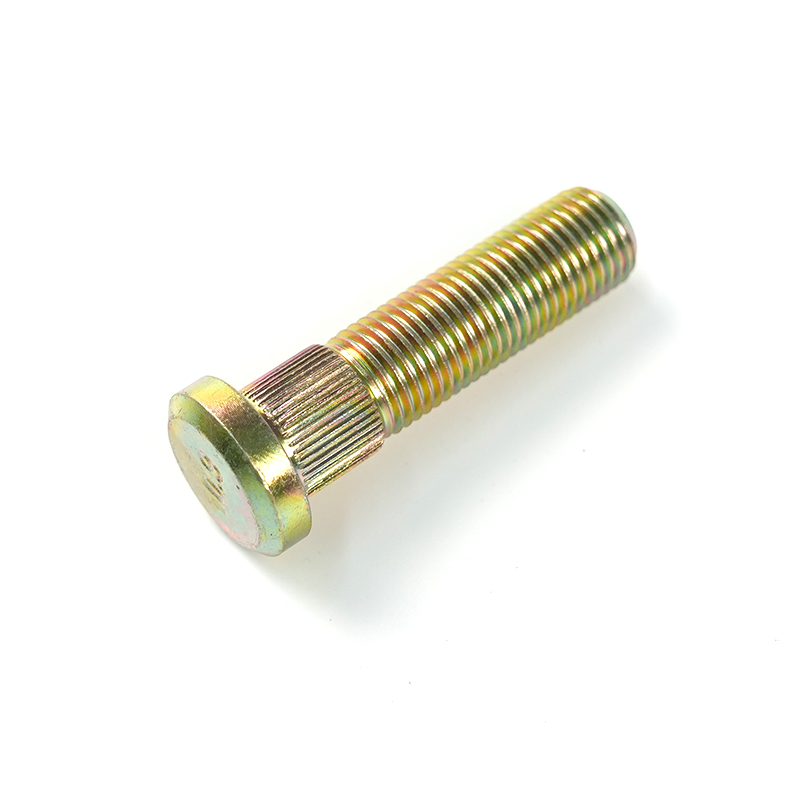

Cynkowanie galwaniczne

Najbardziej ekonomiczna ochrona antykorozyjna śrub klasy 8.8 do zastosowań osłoniętych lub wewnętrznych. Grubość powłoki 5–12 µm zapewnia odporność na neutralną mgłę solną (NSS) przez 72–200 godzin, w zależności od rodzaju pasywacji. Krytyczne ograniczenie: galwanizacja wprowadza wodór do stali śruby jako produkt uboczny procesu trawienia i galwanizacji kwasem. W przypadku śrub klasy 10.9 wypalanie kruchości wodorowej w temperaturze 200°C w ciągu 4 godzin od powlekania jest obowiązkowe zgodnie z normą ISO 4042. W przypadku śrub klasy 12.9 wyraźnie odradza się powlekanie galwaniczne zarówno przez normę ISO 898-1, jak i większość specyfikacji OEM samochodów — wytrzymałość na rozciąganie i poziomy twardości w klasie 12.9 sprawiają, że materiał jest szczególnie podatny na pękanie wywołane wodorem poniżej obciążenia próbnego, potencjalnie bez widocznego ostrzeżenia.

Powłoka ze stopu cynku i niklu (10–15% Ni)

Standard podwozia samochodowego i układu napędowego dla połączeń wrażliwych na korozję. Odporność na mgłę solną zwykle przekracza 1000–1200 godzin, a powłoka utrzymuje parametry do około 200°C – pokrywając obszar termiczny większości zastosowań pod maską, w tym śruby dwustronne kolektora wydechowego i elementy montażowe turbosprężarki. Cynk-nikiel jest powlekany galwanicznie, więc wymagania dotyczące wypalania wodorem dotyczą klasy 10.9 i wyższej, ale skład stopu zapewnia niższą absorpcję wodoru niż powlekanie czystym cynkiem, a okno wypalania jest bardziej niezawodne w kontrolowanych środowiskach produkcyjnych. Jest kompatybilny z łatkami do zabezpieczania gwintów (Nylok, Precote) i jest preferowanym wyborem dla światowych producentów OEM z branży motoryzacyjnej, którzy określają odporność na korozję w różnych rynkach klimatycznych.

Powłoki cynkowo-płatkowe (Dacromet / Geomet / Magni)

Najbezpieczniejsza opcja powlekania śrub o wysokiej wytrzymałości w klasie 10.9 i 12.9. Nakładane bez procesów elektrolitycznych powłoki cynkowo-płatkowe nie wprowadzają do stali wodoru, całkowicie eliminując ryzyko kruchości. Grubość powłoki 8–15 µm zapewnia odporność na działanie mgły solnej przez 500–1000 godzin, zgodnie z dyrektywami RoHS i REACH (bez sześciowartościowego chromu w nowoczesnych recepturach). Współczynnik tarcia powłok cynkowo-płatkowych jest ściśle kontrolowany i stały pomiędzy partiami, co znacznie poprawia powtarzalność momentu obrotowego do obciążenia wstępnego na zautomatyzowanych liniach montażowych. Ta przewidywalność jest powodem, dla którego specyfikacja płatków cynkowych jest szeroko rozpowszechniona w programach podwozi samochodowych, zawieszeń i elementów złącznych konstrukcyjnych, gdzie tabela momentu dokręcania i oczekiwane napięcie wstępne złącza muszą być niezawodnie dopasowane w milionach jednostek produkcyjnych.

Fosforan i olej (czarny fosforan)

Stosowany głównie do śrub silników i przekładni OEM, które pracują w smarowanych lub uszczelnionych środowiskach. Czarny fosforan zapewnia minimalną samodzielną odporność na korozję, ale zapewnia kontrolowaną, stałą powierzchnię cierną, co jest szczególnie ważne w przypadku śrub w silniku, gdzie spodziewane jest zanieczyszczenie smarem powierzchni styku gwintu i należy to uwzględnić w specyfikacji momentu obrotowego. Ciemne, matowe wykończenie jest również przydatne do wizualnej identyfikacji śrub, których nie należy mylić z ocynkowanymi odpowiednikami o różnych wartościach momentu obrotowego.

Niestandardowe dostosowywanie śrub samochodowych: gdy wymagania inżynieryjne OEM przekraczają specyfikacje katalogowe

Udział śrub samochodowych w nowoczesnym pojeździe, który można pozyskać bezpośrednio ze standardowego katalogu, jest niższy, niż zakłada większość niespecjalistów. Zmiany w architekturze silnika, ograniczenia dotyczące opakowań specyficzne dla platformy, programy redukcji masy i kombinacje materiałów nowej generacji w zespołach układu napędowego pojazdów elektrycznych rutynowo wypychają wymagania dotyczące elementów złącznych poza geometrię zgodną ze standardami DIN, ISO lub SAE. Niestandardowe geometrie trzpienia z wieloma średnicami na jednej śrubie, niestandardowe wysokości łba dla ograniczonego prześwitu narzędzia, opatentowane kształty gwintów do bezpośredniego łączenia z aluminium bez płytek oraz śruby ze zintegrowanymi cechami funkcjonalnymi, takimi jak średnica pilotująca lub kołnierze uszczelniające, to powszechne wymagania w zaopatrywaniu się w OEM w branży motoryzacyjnej.

Shanghai Soverchannel Industrial Co., Ltd. jest producentem, który zbudował swoje podstawy techniczne właśnie w tej przestrzeni. Jako firma od wielu lat głęboko zaangażowana w branżę elementów złącznych do samochodów i działająca za pośrednictwem swojej bazy produkcyjnej Nantong Jinzhai Hardware Co., Ltd., Shanghai Soverchannel Industrial Co., Ltd. zarządza programami rozwoju śrub OEM/ODM od wstępnej inżynierii próbek po pełną walidację produkcji – a nie tylko realizację katalogu. System kontroli całego procesu, który reguluje standardową produkcję śrub, obejmuje każdy program niestandardowy: raporty z kontroli pierwszego artykułu, zgodność wymiarowa ze specyfikacjami rysunków klienta, certyfikacja właściwości mechanicznych w stosunku do klasy projektowej oraz weryfikacja obróbki powierzchni zgodnie ze standardami antykorozyjnymi OEM.

Zakres produktów znacznie wykracza poza same śruby. Shanghai Soverchannel Industrial Co., Ltd. produkuje dopasowane nakrętki, części do obróbki stali, elementy spawalnicze i złożone zespoły mocujące o specjalnym kształcie — obejmujące pełną gamę elementów łączących, których może wymagać pojedynczy podsystem lub moduł montażowy w branży motoryzacyjnej. W przypadku klientów zarządzających wieloma dostawcami elementów złącznych na tej samej platformie konsolidacja w jedno technicznie zdolne źródło ze spójnym zarządzaniem jakością zmniejsza obciążenie związane z walidacją, poprawia przejrzystość łańcucha dostaw i upraszcza dokumentację identyfikowalności wymaganą w środowiskach produkcyjnych objętych normą IATF 16949.

Tryby awarii elementów złącznych w zastosowaniach motoryzacyjnych oraz jak zapobiegają im decyzje projektowe i produkcyjne

Większość awarii śrub samochodowych nie jest spowodowana niewystarczającą wytrzymałością znamionową — są one spowodowane przewidywalnymi mechanizmami, które można rozwiązać poprzez dobór elementów złącznych, kontrolę procesu produkcyjnego i procedurę instalacji. Zrozumienie tych trybów awarii pozwala inżynierom i zespołom zaopatrzeniowym podejmować lepsze decyzje na etapie specyfikacji, zamiast diagnozować awarie po ich wystąpieniu.

• Pęknięcie zmęczeniowe u nasady gwintu: Najczęstszy tryb awarii śrub samochodowych. Występuje pod cyklicznym obciążeniem, gdy koncentracja naprężeń w pierwszym sprzężonym nasadzie gwintu przekracza granicę wytrzymałości materiału. Rozwiązanie to rozwiązano poprzez gwinty walcowane (w porównaniu do gwintów skrawanych), sekwencjonowanie gwintów po obróbce cieplnej i prawidłowe napięcie wstępne, aby utrzymać ściskanie złącza przez cały cykl obciążenia.
• Pękanie kruchości wodorowej: Opóźnione kruche pękanie występujące kilka godzin lub dni po instalacji, spowodowane przez wodór zaabsorbowany podczas galwanizacji. Występuje przy obciążeniach poniżej znamionowego obciążenia próbnego bez widocznego ostrzeżenia. Można temu zapobiec, zalecając powłoki płatkowe cynku dla klasy 10.9 i wyższej lub poprzez ścisłe przestrzeganie protokołu pieczenia, gdy nie da się uniknąć galwanizacji.
• Luzowanie wibracyjne (samoluzowanie): Mikropoślizg na styku gwintu i powierzchni czołowej łożyska pod wpływem wibracji poprzecznych powoduje przyrostowy obrót nakrętki lub śruby, stopniowo zmniejszając napięcie wstępne. Zapobiegają temu ząbkowane konstrukcje kołnierzy, środki zabezpieczające gwinty lub dominujące nakrętki momentowe – przy wyborze zależnym od wielkości i częstotliwości środowiska wibracyjnego oraz tego, czy złącze będzie demontowane podczas pracy.
• Usuwanie gwintu w miękkim materiale współpracującym: Kiedy śruby są wkręcane bezpośrednio w oprawy aluminiowe lub plastikowe, należy obliczyć długość gwintu, aby zapobiec zdarciu, zanim śruba osiągnie obciążenie próbne. Ogólna zasada dotycząca aluminium to minimalna długość połączenia wynosząca 1,5 × średnica śruby dla klasy 8,8 i zwiększona do 2 × dla klasy 10,9. Poniżej tych wartości złącze ulegnie rozszczelnieniu, zanim śruba osiągnie projektowe napięcie wstępne, niezależnie od przyłożonego momentu obrotowego.
• Relaksacja naprężeń w podwyższonej temperaturze: Śruby klasy 12.9 stosowane w miejscach o wysokiej temperaturze — mocowania układu wydechowego, wsporniki turbosprężarki, elementy mocujące komory silnika w pobliżu źródeł ciepła — ulegają relaksacji naprężeń w miarę pełzania materiału pod długotrwałym obciążeniem powyżej 250–300°C. Zmniejsza to obciążenie wstępne w miarę upływu czasu. Rozwiązania obejmują wybór gatunków stopów przystosowanych do pracy w podwyższonych temperaturach lub przejście na stopy nierdzewne niższej jakości, ale odporne na wyższe temperatury, jeśli pozwala na to margines wytrzymałości.

Dokumentowanie tych trybów awarii w odniesieniu do konkretnych lokalizacji połączeń podczas opracowywania pojazdu – i dopasowywanie specyfikacji elementów złącznych do każdego ryzyka – to dyscyplina inżynierska, która odróżnia programy elementów złącznych dla branży motoryzacyjnej od ogólnego pozyskiwania elementów złącznych dla przemysłu. Rygor produkcyjny stojący za programami motoryzacyjnymi, opracowany na przestrzeni lat doświadczenia w łańcuchu dostaw OEM w Shanghai Soverchannel Industrial Co., Ltd., jest właśnie tym, co sprawia, że ​​dyscyplina ta jest możliwa do wdrożenia na skalę produkcyjną.
