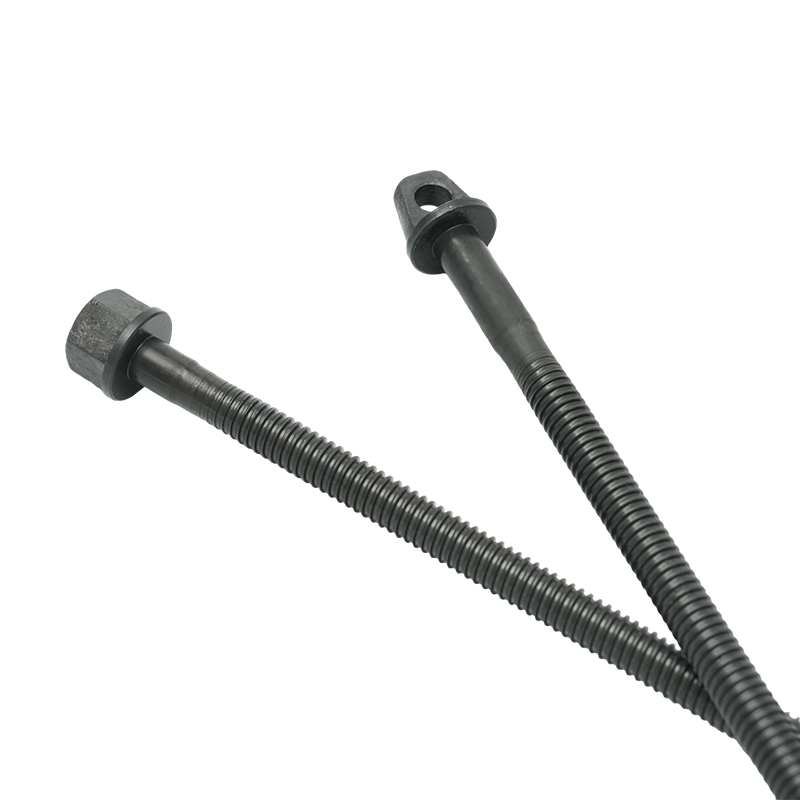

Dlaczego geometria gwintu trapezowego jest standardem technicznym dla śrub podnośnikowych

Trapezowy profil gwintu stosowany w prętach śrubowych podnośnika nożycowego nie jest arbitralną konwencją — jest wynikiem określonego zestawu mechanicznych kompromisów, których metryczne gwinty o profilu V nie są w stanie spełnić w zastosowaniach do przenoszenia mocy. Zrozumienie, dlaczego dominuje profil trapezowy Jack Śruby pomaga inżynierom i specjalistom ds. zaopatrzenia identyfikować podrobione lub błędnie określone komponenty, zanim trafią one do zestawu narzędzi awaryjnych pojazdu.

Norma ISO 2904 dotycząca gwintów trapezowych definiuje kąt przyłożenia wynoszący 30° w porównaniu do kąta przyłożenia wynoszącego 60° w przypadku standardowych metrycznych gwintów elementów złącznych. Ten mniejszy kąt powoduje trzy konsekwencje mechaniczne, które są krytyczne dla działania śruby podnośnikowej:

• Wyższa wydajność mechaniczna: Bok 30° zmniejsza składową siły promieniowej podczas obciążenia osiowego. Trapezowa śruba pociągowa pracująca pod obciążeniem osiąga sprawność mechaniczną 50–70% na obrót, w porównaniu z 20–40% w przypadku gwintu V o równoważnym skoku. W przypadku podnośnika nożycowego oznacza to, że mniej momentu obrotowego operatora jest marnowane na pokonywanie tarcia gwintu, a więcej jest przekształcane w siłę podnoszenia działającą na obciążenie pojazdu.
• Większa wytrzymałość korzenia zęba: Większa szerokość stopki u podstawy przekroju gwintu trapezowego zapewnia większą powierzchnię ścinania na ząb. Pod wpływem momentu zginającego generowanego, gdy obciążony podnośnik nożycowy osiąga pełne rozciągnięcie, ta geometria nasady jest odporna na uszkodzenia spowodowane ścinaniem zębów – rodzaj awarii, który mógłby spowodować nagły, niekontrolowany upadek podpartego pojazdu.
• Przewidywalne samoblokowanie: Kąt pochylenia gwintu trapezowego przy typowych skokach śrub rozporowych (zwykle skok 4–6 mm dla średnic 16–22 mm) utrzymuje kąt przystawienia poniżej kąta tarcia styku stal-stal. Dzięki temu podnośnik pozostaje zablokowany w pozycji, gdy operator zwalnia korbę – jest to właściwość o krytycznym znaczeniu dla bezpieczeństwa w przypadku każdego mechanizmu nośnego.

Shanghai Soverchannel Industrial Co., Ltd. produkuje pręty śrubowe z gwintem trapezowym z profilem gwintu zweryfikowanym za pomocą komparatora optycznego i sprawdzianów pierścieniowych do gwintów skalibrowanych zgodnie z normą ISO 2904, zapewniając, że kąt przyłożenia i tolerancja średnicy podziałowej spełniają wymagania funkcjonalne zespołów podnośników nożycowych w zakresie długości 300–700 mm dostarczanych klientom OEM z branży motoryzacyjnej i klientom z rynku części zamiennych.

Walcowane a wycinane gwinty trapezowe na prętach śrubowych z podnośnikiem nożycowym: który proces zapewnia lepszą trwałość zmęczeniową

Zarówno walcowanie gwintów, jak i nacinanie gwintów umożliwiają wytworzenie prawidłowych wymiarowo profili trapezowych na prętach śrubowych podnośnika nożycowego i oba są określone w produkcji. Jednakże podpowierzchniowy stan metalurgiczny, jaki pozostawiają, zasadniczo się różni – i ta różnica określa, jak pręt śrubowy zachowuje się podczas tysięcy cykli obciążenia w pracy w terenie, szczególnie w awaryjnych warunkach drogowych, gdzie podnośniki nożycowe muszą działać niezawodnie po miesiącach lub latach przechowywania.

Porównanie procesów: walcowanie gwintów a wycinanie gwintów dla śrub podnośnikowych

Kluczową zaletą zmęczenia są naprężenia ściskające wprowadzane u nasady gwintu w wyniku walcowania. Pęknięcia zmęczeniowe zarodkują się i rozprzestrzeniają pod wpływem naprężenia rozciągającego; ściskające naprężenie szczątkowe u nasady skutecznie przeciwstawia się tej sile otwierającej pęknięcie i zwiększa liczbę cykli obciążenia przed inicjacją. W przypadku pręta śrubowego z podnośnikiem nożycowym o masie 2000 kg zmienne naprężenie zginające przy pełnym rozciągnięciu nie jest trywialne — szczególnie w przypadku dłuższych prętów w zakresie 600–700 mm, gdzie ugięcie kolumny pod obciążeniem mimośrodowym dodaje zginanie do pierwotnego naprężenia osiowego. Pręty walcowane gwintowane o tej specyfikacji długości niosą ze sobą znacznie niższe ryzyko zmęczenia, dlatego też masowi dostawcy z branży motoryzacyjnej i producenci OEM podnośników konsekwentnie określają cięcie walcowane w przypadku ilości produkcyjnych.

Wybór materiału na pręty śrubowe z podnośnikiem nożycowym: co stal 35K i 45K zapewnia pod obciążeniem

Wybór stali konstrukcyjnej węglowej 35K i 45K na pręty śrubowe podnośników nożycowych odzwierciedla celową równowagę pomiędzy wytrzymałością, wytrzymałością i obrabialnością, której alternatywne materiały – w tym stal niskowęglowa lub gatunki stopów – nie osiągają tak skutecznie w tym konkretnym zastosowaniu. Oznaczenie „K” chińskich stali węglowych zgodnych z normą GB/T (odpowiednik w przybliżeniu odpowiednio AISI 1035 i AISI 1045) wskazuje kontrolowaną zawartość siarki i fosforu, która poprawia skrawalność przy jednoczesnym zachowaniu właściwości mechanicznych podczas obróbki cieplnej przez hartowanie i odpuszczanie, co sprawia, że ​​gatunki te nadają się do dynamicznie obciążonych elementów przenoszenia mocy.

Właściwości mechaniczne po obróbce hartowniczej

Wyższa zawartość węgla wynosząca 45 K zapewnia większą wytrzymałość na rozciąganie i plastyczność po obróbce cieplnej, co czyni go preferowanym wyborem w przypadku prętów śrubowych o dłuższych zakresach długości (powyżej 500 mm) i wyższych kategoriach obciążenia zbliżających się do nośności znamionowej 2000 kg. Kompromis polega na nieznacznie zmniejszonym wydłużeniu — 16% w porównaniu z 20% dla 35K — co odzwierciedla nieznacznie niższą plastyczność. W przypadku prętów śrubowych podnośnikowych mieści się to w granicach marginesu bezpieczeństwa dla danego zastosowania, ponieważ dominującym rodzajem uszkodzeń pod obciążeniem jest odkształcenie gwintu lub wyboczenie kolumny, a nie nagłe kruche pęknięcie, a oba gatunki utrzymują udarność powyżej poziomów wymaganych w warunkach drogowych zastosowań motoryzacyjnych.

35K jest częściej określany dla krótszych prętów w zakresie 300–450 mm, gdzie naprężenia zginające przy pełnym wydłużeniu są mniejsze i gdzie większe wydłużenie zapewnia lepszą absorpcję energii w przypadku przypadkowego przeciążenia podnośnika – scenariusz bardziej prawdopodobny w rękach nieprofesjonalnych użytkowników przydrożnych niż w kontrolowanych środowiskach warsztatowych. Shanghai Soverchannel Industrial Co., Ltd. dokonuje wyboru pomiędzy tymi gatunkami na podstawie dostarczonych przez klienta specyfikacji dotyczących długości i obciążenia, a weryfikacja twardości obróbki cieplnej jest zawarta w raporcie z kontroli wychodzącej dla każdej partii produkcyjnej.

Czernienie a cynkowanie śrub podnośnikowych: ochrona przed korozją dostosowana do warunków przechowywania

Zabezpieczenie przed korozją zastosowane do prętów śrubowych podnośników nożycowych nie jest decyzją wyłącznie kosmetyczną. Podnośnik nożycowy to jeden z najrzadziej używanych elementów pojazdu — zwykle przechowywany w nienaruszonym stanie przez miesiące lub lata we wnęce na koło zapasowe w bagażniku, często w warunkach kondensacji, zanieczyszczenia solą drogową i wahań temperatur, które sprzyjają utlenianiu powierzchni. Pręt gwintowany, który skorodował podczas przechowywania, może zakleszczyć się w nakrętce podczas awaryjnego użycia, zapewniając zerową zdolność podnoszenia dokładnie wtedy, gdy jest najbardziej potrzebna.

Leczenie czernieniem (czarnym tlenkiem).

Czernienie powoduje powstanie powłoki konwersyjnej z magnetytu Fe₃O₄ o grubości około 1–2 µm w wyniku kontrolowanego procesu utleniania alkalicznego w temperaturze 135–145°C. Sama powłoka praktycznie nie powoduje zmiany wymiarów profilu gwintu – jest to krytyczne w przypadku gwintów trapezowych, gdzie nawet 5–10 µm dodane na stronę mogłoby zacieśnić pasowanie gwintu i zwiększyć moment obrotowy. Czernienie zapewnia łagodną odporność na korozję (zwykle 6–12 godzin w neutralnej mgle solnej zgodnie z ASTM B117) i musi zostać uszczelnione olejem lub woskiem, aby uzyskać działanie w górnej granicy tego zakresu. Jest opłacalny w przypadku produkcji na dużą skalę i stanowi standardową obróbkę prętów śrubowych podnośnika dostarczanych jako wyposażenie OEM pojazdów, gdzie uszczelnione środowisko bagażnika i fabrycznie nałożona powłoka olejowa wydłużają praktyczny okres przechowywania znacznie poza to, co sugerują godziny pracy w mgle solnej.

Obróbka galwaniczna cynkiem

Cynkowanie galwaniczne o grubości 5–8 µm zapewnia znacznie większą odporność na mgłę solną — zwykle 72–120 godzin przed pojawieniem się białej rdzy i 200–300 godzin przed pojawieniem się czerwonej rdzy na stali podstawowej, gdy na cynk nałożona jest warstwa pasywacji chromianowej. W przypadku prętów śrubowych przeznaczonych do sprzedaży na rynku wtórnym lub na rynki eksportowe, gdzie środowisko przechowywania jest mniej kontrolowane niż łańcuch dostaw OEM, system cynku i chromianu zapewnia znacznie lepszą długoterminową ochronę. Dodatek wymiarowy powstający w wyniku galwanizacji (około 5–8 µm na powierzchnię) jest na tyle mały, że standardowe tolerancje gwintu trapezowego 6e go uwzględniają bez konieczności stosowania nakrętek o dużych rozmiarach, w przeciwieństwie do cynkowania ogniowego, które dodaje 45–85 µm i wymaga regulacji gwintu nakrętki kompensacyjnej.

Wybór pomiędzy czernieniem a cynkowaniem dla danej serii produkcyjnej prętów śrubowych zależy od kanału końcowego zastosowania klienta, środowiska przechowywania i wymagań eksportowych. Shanghai Soverchannel Industrial Co., Ltd. oferuje obróbkę powierzchni z udokumentowanymi zapisami testów mgły solnej przeprowadzonymi przez Nantong Jinzhai Hardware Co., Ltd., umożliwiając klientom określenie odpowiedniego poziomu ochrony i otrzymanie obiektywnych dowodów na działanie korozyjne dla każdej partii dostawy, zamiast polegać wyłącznie na kontroli wizualnej.

Ryzyko wyboczenia kolumny w śrubach z długim podnośnikiem: interakcja długości pręta i obciążenia

Pręt śrubowy podnośnika nożycowego przy pełnym wysunięciu jest strukturalnie smukłą kolumną pod obciążeniem ściskającym, a nie prostym łącznikiem naprężającym. Wraz ze wzrostem długości pręta z 300 mm do 700 mm współczynnik smukłości kolumny wzrasta proporcjonalnie, a obciążenie krytyczne, przy którym pręt będzie się wyginał na boki, maleje wraz ze wzrostem kwadratu długości. Oznacza to, że pręt o długości 700 mm, przy wszystkich pozostałych równych, ma w przybliżeniu jedną czwartą wytrzymałości na wyboczenie pręta o średnicy 300 mm i identycznym przekroju poprzecznym — zależność opisaną wzorem Eulera na wyboczenie, który zasadniczo określa, dlaczego dłuższe pręty śrubowe podnośnikowe wymagają większych średnic lub wyższych klas materiału, aby zachować równoważne obciążenia znamionowe.

• Efektywny współczynnik długości: W podnośniku nożycowym pręt śrubowy jest utwierdzony na obu końcach przez przeguby obrotowe ramion nożyczek — warunek graniczny typu sworzeń-sworzeń ze współczynnikiem długości efektywnej (K) wynoszącym 1,0. Jest to mniej korzystne niż w przypadku kolumny ze stałym końcem (K = 0,5), ale korzystniejsze niż w przypadku wspornika (K = 2,0). Efektywna długość do obliczenia wyboczenia równa jest pełnej długości pręta pomiędzy punktami zaczepienia, a nie nominalnej długości pręta.
• Ekscentryczny efekt obciążenia: Podczas użytkowania w terenie punkt podnośnika pojazdu rzadko jest idealnie wyśrodkowany na siodełku podnośnika, co powoduje powstanie momentu zginającego, który nakłada się na osiowe obciążenie ściskające. Ta mimośrodowość zmniejsza efektywne obciążenie wyboczeniowe poniżej wartości krytycznej Eulera. W przypadku prętów w zakresie 600–700 mm przy obciążeniu zbliżonym do znamionowego nawet 5–10 mm przesunięcie siodełka od środka może spowodować ugięcie boczne w punkcie środkowym pręta przekraczające granicę plastyczności materiału — dlatego też obciążenia znamionowe dłuższych śrub rozporowych uwzględniają bardziej konserwatywny współczynnik bezpieczeństwa niż krótsze pręty o równoważnej średnicy.
• Wskazówki dotyczące stosunku średnicy do długości: Praktyka branżowa dotycząca prętów śrubowych z podnośnikiem nożycowym zakłada minimalny stosunek średnicy do długości efektywnej, który utrzymuje obciążenie krytyczne Eulera na poziomie co najmniej 3-krotności znamionowego obciążenia roboczego. W przypadku pręta o długości efektywnej 700 mm i obciążeniu 2000 kg (około 20 kN) zwykle wymaga to nominalnej średnicy gwintu co najmniej 20–22 mm w stali 45K. Zmniejszenie średnicy do 16 mm przy tej długości w celu zmniejszenia masy lub kosztów powoduje, że współczynnik bezpieczeństwa przed wyboczeniem wynosi poniżej 2,0 pod obciążeniem mimośrodowym – co jest niedopuszczalnym marginesem dla sprzętu wsparcia awaryjnego.

Firma Shanghai Soverchannel Industrial Co., Ltd. projektuje przekroje poprzeczne prętów śrubowych podnośnikowych w oparciu o obszar naprężenia gwintu i kryteria wyboczenia kolumny dla każdej kombinacji długość-obciążenie w zakresie 300–700 mm, zamiast stosować jedną średnicę na wszystkich długościach. Takie podejście — poparte głębokim doświadczeniem firmy w dziedzinie samochodowych elementów przekładni i elementów mocujących — gwarantuje, że nominalna nośność 2000 kg jest rzeczywiście osiągalna przy pełnym rozciągnięciu, a nie tylko przy częściowym skoku, gdzie ryzyko wyboczenia jest mniejsze.

Wydajność przekładni i specyfikacja momentu obrotowego dla prętów śrubowych podnośnika nożycowego

Siła mechaniczna wymagana do obsługi podnośnika nożycowego – moment obrotowy, jaki pasażer pojazdu musi przyłożyć do korby, aby podnieść pojazd – jest bezpośrednio określony przez wydajność gwintu, skok i stan tarcia pręta gwintowanego. Nieefektywny lub skorodowany pręt śrubowy podnośnika może wymagać momentu obrotowego przekraczającego moment, jaki może wytrzymać przeciętna osoba dorosła, przez co awaryjne narzędzie drogowe staje się bezużytecznym elementem wyposażenia. Zrozumienie, co napędza moment obrotowy, pozwala kupującym i inżynierom wybrać śruby podnośnikowe, które będą działać przez cały okres użytkowania, a nie tylko wtedy, gdy są nowe.

Czynniki określające wymagany moment obrotowy

Praktyczny docelowy moment obrotowy dla podnośnika nożycowego pojazdu o obciążeniu poniżej 1000 kg wynosi zazwyczaj 15–25 N·m na gnieździe korby – osiągalny za pomocą standardowego klucza oczkowego 400 mm przez przeciętną osobę dorosłą przy użyciu siły ręki około 40–60 N. Jeśli na drążku śrubowym podnośnika występuje korozja powierzchniowa, która podnosi współczynnik tarcia gwintu z 0,12 (lekko naoliwiony, nowy stan) do 0,22 (suchy, lekko utleniony), roboczy moment obrotowy przy tym samym obciążeniu wzrasta o około 70–80%, potencjalnie zwiększając wymagany wysiłek poza to, co operator o mniejszej ramie może wytrzymać w prawdziwej sytuacji awaryjnej. Jest to argument inżynieryjny przemawiający za tym, że jakość obróbki powierzchni śrub podnośnikowych stanowi specyfikację funkcjonalną, a nie tylko estetyczną.

Shanghai Soverchannel Industrial Co., Ltd. sprawdza płynność przekładni na prętach śrubowych podnośnika nożycowego poprzez testy obrotu bez obciążenia podczas montażu z dopasowanymi nakrętkami, potwierdzając stały moment obrotowy bez zakleszczeń na całej długości skoku — punkt kontroli jakości, który wychwytuje defekty powierzchni, odchylenia kształtu gwintu i błędy skoku, których sama kontrola wymiarowa nie jest w stanie wykryć.
