Jak geometria krzyżowa zwielokrotnia wyjściowy moment obrotowy: fizyka kryjąca się za kluczem krzyżowym

Definiująca zaleta mechaniczna A klucz krzyżowy nad konstrukcjami w kształcie litery L lub z prostym uchwytem jest dwustronna konstrukcja ramienia. Kiedy obie dłonie jednocześnie chwytają przeciwne ramiona i naciskają w przeciwnych kierunkach, efektywna długość dźwigni podwaja się w porównaniu z narzędziem jednoramiennym o tej samej długości ramion. Klucz krzyżowy z ramionami o długości 300 mm po każdej stronie zapewnia taki sam moment obrotowy jak klucz jednoramienny o długości 600 mm — bez niewygodnego zasięgu i problemów z wyważeniem, jakie występują w przypadku ponadgabarytowego klucza prostego.

Konfiguracja krzyżowa umożliwia również technikę „wirowania”, w której użytkownik chwyta jedno poziome ramię i obraca całe narzędzie jak koło po początkowym poluzowaniu nakrętki. To znacznie przyspiesza usuwanie i ponowny montaż nakrętek w porównaniu z ruchem zapadkowym wymaganym w przypadku klucza w kształcie litery L. W próbach czasowych doświadczeni technicy mogą zdemontować i ponownie zamontować pełny zestaw pięciu nakrętek o 30–40% szybciej za pomocą klucza krzyżowego oczkowego niż za pomocą równoważnego narzędzia w kształcie litery L — wymierny wzrost wydajności w kontekście konserwacji floty i pomocy drogowej, gdzie czas jest kosztem bezpośrednim.

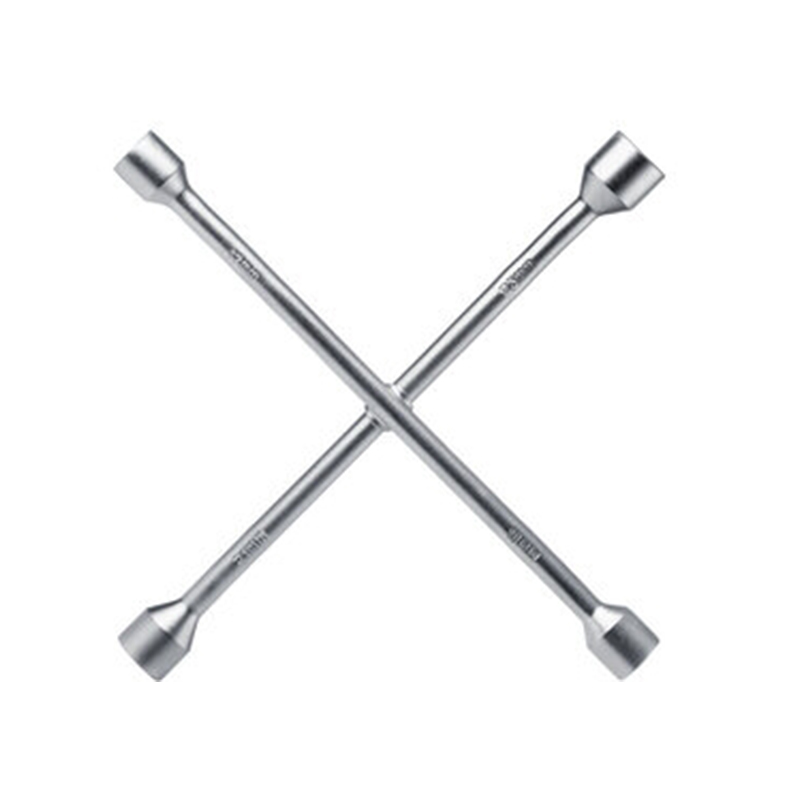

Strategia konfiguracji z czterema gniazdami: jak określić kombinacje gniazd w celu uzyskania maksymalnego zasięgu pojazdu

Klucz oczkowy krzyżowy mieści do czterech nasadek — po jednej na każdym końcu ramienia — co sprawia, że wybór kombinacji nasadek jest najważniejszą decyzją dotyczącą specyfikacji w przypadku zakupów na rynku wtórnym i w przypadku floty. Źle dobrana kombinacja dobrze pokrywa jedną klasę pojazdu, pozostawiając luki wszędzie indziej; dobrze zaplanowana kombinacja zmienia jedno narzędzie w prawdziwie uniwersalne rozwiązanie dla floty mieszanej.

Najbardziej efektywne kombinacje czterech gniazd opierają się na dwóch zasadach: pokrywaniu sąsiednich stopni wielkości w obrębie klasy pojazdu i uwzględnieniu dwóch różnych klas pojazdów w jednym narzędziu. Poniższa tabela ilustruje typowe strategie łączenia i floty, które obsługują:

Klucze krzyżowe z tylko dwoma rozmiarami nasadek – po jednym na każdą przeciwną parę ramion – są również powszechne i tańsze, ale ograniczają wszechstronność narzędzia do dwóch klas pojazdów. W przypadku zastosowań zestawów OEM, w których pojazd ma jeden znany rozmiar nakrętki mocującej, często najbardziej opłacalną specyfikacją jest dwunasadowy klucz krzyżowy o prawidłowym rozmiarze i wspólnym sąsiednim rozmiarze. W przypadku sprzedaży na rynku wtórnym konfiguracje z czterema gniazdami zapewniają niewielką wyższą cenę, ale znacznie poszerzają potencjalną bazę nabywców.

Dlaczego SUV-y, pick-upy i samochody dostawcze szczególnie korzystają z klucza krzyżowego

Przydatność klucza krzyżowego do SUV-ów, pickupów i samochodów dostawczych nie jest jedynie kwestią rozmiaru nasadki — zależy od specyfikacji momentu obrotowego nakrętek z końcówką tych pojazdów, które przekraczają to, co większość kluczy w kształcie litery L lub kluczy z rękojeścią prostą może niezawodnie dostarczyć bez nadmiernego wysiłku fizycznego. Zrozumienie różnicy momentu obrotowego wyjaśnia, dlaczego konfiguracja krzyżowa jest praktycznym rozwiązaniem domyślnym dla tych klas pojazdów.

Typowe specyfikacje momentu obrotowego nakrętki mocującej OEM według klasy pojazdu:

• Kompaktowe samochody osobowe: 80–110 Nm — w normalnych warunkach można nim sterować za pomocą standardowego klucza w kształcie litery L.
• Średniej wielkości sedany i hatchbacki: 100–130 Nm — w górnej granicy komfortu użytkowania w kształcie litery L; klucz krzyżowy zauważalnie zmniejsza wysiłek.
• SUV-y i MPV: 120–160 Nm — gdy dwustronny moment obrotowy klucza krzyżowego zmienia się z wygody na praktyczną konieczność dla użytkowników o średniej sile.
• Pickupy: 140–200 Nm — konfiguracja krzyżowa i dłuższa długość ramienia dedykowanego klucza do samochodów ciężarowych umożliwiają odkręcanie nakrętek bez użycia narzędzi udarowych.
• Samochody dostawcze i lekkie pojazdy użytkowe: 160–250 Nm — w górnej części nawet klucz krzyżowy zyskuje dzięki dłuższemu ramieniu lub przedłużce do oszustwa; w tym zakresie teleskopowe klucze krzyżowe dodają znaczącą wartość.

Oprócz momentu obrotowego, te typy pojazdów mają zwykle nakrętki mocujące, które są bardziej narażone na korozję – pickupy eksploatowane w terenie, samochody dostawcze używane na przybrzeżnych trasach dostaw, SUV-y poruszające się po zimowej soli drogowej. Zapieczona nakrętka, która przez kilka lat korodowała na szpilce, wymaga rozbicia wstrząsów, gdzie szybkie uderzenie w dół w jedno ramię poprzeczne generuje siłę uderzenia, której nie jest w stanie powtórzyć klucz trzpieniowy o stałym nacisku. Masa i sztywność odpowiednio kutego klucza krzyżowego przyczyniają się do tej zdolności łamania wstrząsów.

Asymetria długości ramienia i geometria łączenia centralnego: szczegóły techniczne wyróżniające wysokiej jakości klucze krzyżowe

Z daleka wszystkie klucze oczkowe krzyżowe wyglądają strukturalnie podobnie. Różnice konstrukcyjne, które decydują o długoterminowej wydajności, koncentrują się w dwóch obszarach: stosunkach długości ramion i geometrii środkowego połączenia w miejscu przecięcia dwóch prętów.

Konstrukcja o długości ramienia

Większość kluczy krzyżowych wykorzystuje ramiona o równej długości — zazwyczaj 280–350 mm na ramię w przypadku narzędzi do samochodów osobowych/SUV i rozciągające się do 380–420 mm w przypadku ciężkich pojazdów użytkowych. W niektórych konstrukcjach celowo przesunięto długości wahaczy, aby poprawić prześwit pod pojazdem podczas pracy w pojazdach z małym prześwitem nadkoli lub zoptymalizować ruch obrotowy w celu szybszego dokręcania nakrętki. Asymetryczna konstrukcja ramienia wymaga bardziej precyzyjnego oprzyrządowania do kucia i węższych tolerancji długości (standardowo ± 2 mm; lepsi producenci trzymają ± 1 mm), aby zapewnić wyważenie podczas obrotu. Niewyważone ramiona powodują, że narzędzie chybocze się podczas obracania, spowalniając dokręcanie nakrętki i zwiększając zmęczenie nadgarstka.

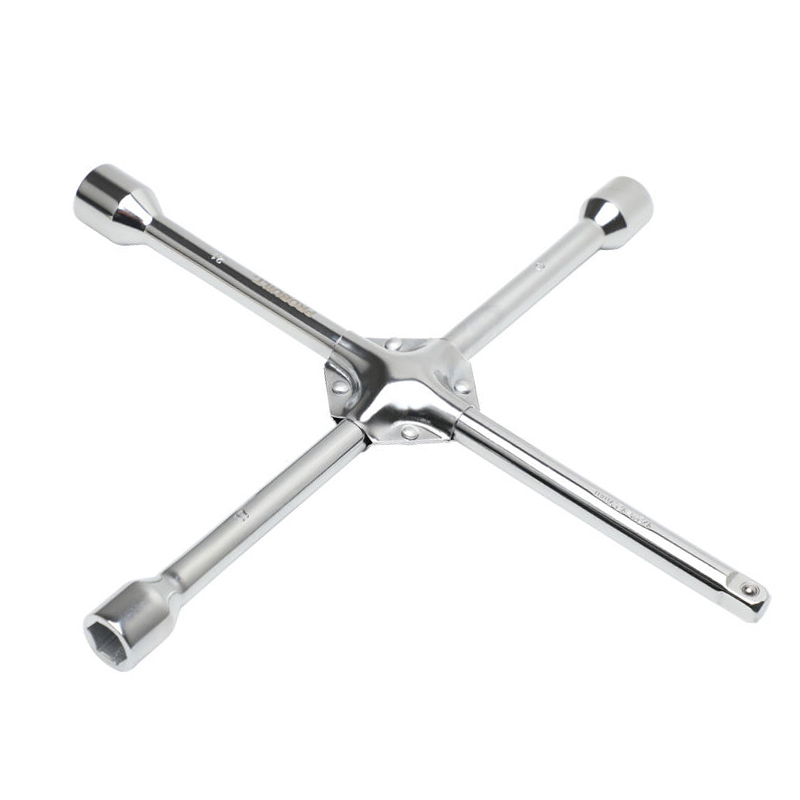

Centrum Dołącz do budowy

Środek poprzeczny jest punktem największego naprężenia całego narzędzia – w tym miejscu zbiegają się momenty zginające z obu osi obciążenia jednocześnie. W przemyśle stosowane są trzy metody konstrukcyjne, charakteryzujące się znacząco różnymi profilami wydajności:

• Krzyż kuty jednoczęściowy: Całe narzędzie kute z jednego półfabrykatu stalowego. Maksymalna integralność strukturalna w środku; nie ma połączenia, które mogłoby zawieść. Wyższy koszt oprzyrządowania, ale preferowana metoda do zastosowań profesjonalnych i ciężkich.
• Krzyżak spawany dwuprętowy: Dwa proste pręty zespawane w prostopadłych punktach środkowych. Jakość spoiny jest zmienną krytyczną — spoina z pełną penetracją, po odpowiednim podgrzaniu i obróbce cieplnej po spawaniu, daje zadowalające wyniki; słabo penetrowana spoina jest punktem uszkodzenia zmęczeniowego przy wielokrotnym stosowaniu wysokiego momentu obrotowego.
• Montaż skręcany lub wciskany: Powszechne w tanich narzędziach konsumenckich; najsłabsza opcja przy wysokim momencie obrotowym. Dopuszczalne dla nakrętek do lekkich samochodów osobowych (poniżej 120 Nm); nie jest zalecany do zastosowań w SUV-ach i pojazdach użytkowych.

Firma Shanghai Soverchannel Industrial Co., Ltd., działająca za pośrednictwem Nantong Jinzhai Hardware Co., Ltd., stosuje kontrolę całego procesu, która obejmuje weryfikację jakości spoin centralnych i kontrolę wymiarową symetrii długości ramienia – szczególnie istotne dla klientów OEM i klientów eksportowych, gdzie zwroty w terenie są kosztowne, a wymagania dotyczące identyfikowalności są surowe.

Rozkład sił na wzorze krzyżowym: dlaczego równomierne obciążenie chroni zarówno narzędzie, jak i łącznik

Wyrażenie „równomierny rozkład siły” zastosowane do klucza krzyżowego odnosi się do dwóch odrębnych zjawisk, które warto rozdzielić: rozkładu siły uścisku pomiędzy obiema rękami operatora oraz rozkładu siły docisku pomiędzy ściankami gniazda i powierzchniami nakrętek. Jedno i drugie ma znaczenie i na oba wpływa geometria narzędzia w sposób, który ignoruje projekty o niższej jakości.

Kiedy obie ręce przykładają równe i przeciwne siły do ​​poziomych ramion klucza krzyżowego, powstały moment obrotowy na nasadce jest sumą obu wkładów – z zerowym momentem zginającym netto przenoszonym na interfejs nakrętka nasadowa. Jest to kluczowa zaleta w porównaniu z narzędziami jednoramiennymi: klucz jednoramienny przenosi zarówno moment obrotowy, jak i moment zginający na element złączny, co może przechylić nasadkę poza osią i spowodować nierówny kontakt czołowy z sześciokątną nakrętką. Przy wysokich poziomach momentu obrotowego obciążenie pozaosiowe inicjuje zaokrąglanie narożników nakrętki.

Na styku nakrętki gniazdowej jakość rozkładu siły zależy od trzech czynników:

• Profil otworu gniazda: Nasadki sześciopunktowe (sześciokątne) koncentrują kontakt na płaskich powierzchniach, równomiernie rozkładając siłę na szerokość powierzchni. Nasadki dwunastokątne (dwukątne) łączą się z punktami przesunięcia o 30° i można je szybciej podłączyć, ale przy wysokich momentach obrotowych siła rozkłada się mniej równomiernie – jest to istotny kompromis w przypadku dokręcania nakrętek z końcówką w pojazdach typu SUV i van.
• Równoległość ścian gniazda: Zwężane ścianki gniazda (gdzie otwór jest nieco szerszy przy ujściu niż u dołu) tworzą skoncentrowany kontakt w rogach nakrętki, a nie rozproszony kontakt czołowy. Jest to wada fabryczna narzędzi precyzyjnych, ale czasami stanowi celowy krok w celu obniżenia kosztów w przypadku produkcji o niskiej jakości.
• Dopasowanie twardości powierzchni: Nasadka znacznie twardsza niż materiał nakrętki (często spotykana w przypadku stosowania nasadek z hartowanej stali narzędziowej na miękkich, ocynkowanych nakrętkach OEM) może wgryźć się w powierzchnie nakrętki, powodując zakleszczenie nasadki podczas demontażu. Określenie twardości tulei w przedziale HRC 38–45 pozwala uniknąć zarówno nadmiernego zużycia tulei, jak i nadmiernego zarysowania elementu złącznego.

Wykończenie i uchwyt klucza z końcówką krzyżową: specyfikacje ergonomiczne wpływające na użyteczność w świecie rzeczywistym

Klucza krzyżowego używa się w warunkach, które rzadko są idealne — na drodze podczas deszczu, na zimnej podłodze w garażu zimą, gdy ręce mogą być mokre lub zatłuszczone. Wykończenie ramienia i konstrukcja chwytu bezpośrednio wpływają na to, czy narzędzie może być używane bezpiecznie i efektywnie w takich warunkach, mimo to należą do najczęściej niedookreślonych aspektów przy zakupie kluczy do opon.

Gołe stalowe ramiona

Ramiona ze stali gołej poddanej obróbce powierzchniowej (czarne, ocynkowane lub z powłoką E) są najlżejszą i najczęstszą konstrukcją. Ograniczeniem jest przyczepność: gładkie stalowe ramiona stają się śliskie, gdy są mokre, zwiększając prawdopodobieństwo poślizgu dłoni pod wpływem wysokiego momentu obrotowego. W przypadku zestawów awaryjnych OEM, w których klucz jest używany rzadko i w wystarczająco kontrolowanych warunkach, dopuszczalna jest goła stal. W przypadku narzędzi przeznaczonych do regularnego użytku lub konserwacji komercyjnej warto określić dodatkowe cechy uchwytu.

Radełkowane lub teksturowane ramiona

Radełkowane radełkowanie w strefie chwytu każdego ramienia zwiększa tarcie w dłoni o 40–60% w porównaniu z gładką stalą, na podstawie standardowych testów antypoślizgowości. Radełkowanie zwiększa koszt marginalny (wymaga dodatkowego przejścia obróbkowego), ale znacznie poprawia kontrolę podczas fazy wirowania podczas dokręcania nakrętki — gdzie utrzymanie przyczepności podczas szybkiego obracania narzędzia jest głównym wyzwaniem ergonomicznym.

Gumowe lub polimerowe rękawy chwytne

Formowane lub wsuwane rękawy chwytne w środkowej części ramion zapewniają najwyższą skuteczność chwytu na mokro, a także zmniejszają zmęczenie dłoni podczas wielokrotnego użytkowania. Zwiększają wagę i koszt oraz wymagają sprawdzenia zgodności z wybraną obróbką powierzchni (niektóre procesy natryskiwania kleju nie są kompatybilne z niektórymi formułami powłok E-coat). W przypadku profesjonalnych kluczy oczkowych krzyżowych przeznaczonych dla rynków konserwacji flot, specyfikacje tulei zaciskowych powinny od samego początku stanowić część dyskusji nad rozwojem produktu — ich modernizacja do już określonej konstrukcji z gołej stali powoduje problemy z przyczepnością i wymiarami.

Jako producent OEM/ODM z pełną integracją badawczo-rozwojową, Shanghai Soverchannel Industrial Co., Ltd. wspiera dostosowywanie konstrukcji uchwytów na etapie opracowywania produktu, czerpiąc z tych samych możliwości inżynieryjnych, które są stosowane w przypadku skomplikowanych elementów złącznych o specjalnych kształtach, aby zoptymalizować przekrój poprzeczny ramienia, wzór radełkowania i zgodność z formą obtryskową dla określonych programów klienta.

Lista kontrolna zakupów: co należy sprawdzić przed zakupem klucza krzyżowego o dużej objętości

Zakupy hurtowe klucza oczkowego krzyżowego – czy to w przypadku zestawów pojazdów OEM, kanałów sprzedaży detalicznej na rynku wtórnym, czy też dostaw w ramach konserwacji floty – obejmują szereg etapów weryfikacji, które wykraczają poza zwykłe zamówienie próbki i zatwierdzenie ceny. Poniższa lista kontrolna odzwierciedla punkty kontrolne zapewnienia jakości, które stosują doświadczeni nabywcy elementów złącznych do samochodów przed przystąpieniem do serii produkcyjnej.

• Certyfikacja materiału: Poproś o certyfikat huty dla partii stali potwierdzający gatunek (wysokowęglowy lub Cr-V), zawartość węgla i liczbę opałową. Umożliwia to śledzenie partii, jeśli po dostawie pojawią się problemy z jakością.
• Potwierdzenie procesu kucia: Sprawdź, czy poprzeczka jest jednoczęściowa, kuta, spawana za pomocą dwóch prętów, czy zmontowana. W przypadku zastosowań w SUV-ach i pojazdach użytkowych należy wybrać jednoczęściową kutą lub spawaną konstrukcję z pełną penetracją.
• Zapisy obróbki cieplnej: Potwierdź, że zastosowano hartowanie i odpuszczanie i poproś o podanie zakresu temperatur odpuszczania. HRC 38–45 na ściance gniazda to zakres docelowy dla kluczy oczkowych ze stali narzędziowej.
• Raport wymiarowy otworu gniazda: Poproś o raport z kontroli pierwszego artykułu (FAIR) lub przychodzące dane z inspekcji pokazujące wymiary otworów pod klucze, głębokość otworu i koncentryczność dla każdego rozmiaru gniazda w kombinacji.
• Godziny obróbki powierzchni w komorze solnej: Określ minimalną liczbę godzin mgły solnej zgodnie z normą ISO 9227 dla wybranego wykończenia (minimum 120 godzin dla blachy cynkowej; 480 godzin dla powłoki E w programach eksportowych) i poproś dostawcę o certyfikaty testów procesu powlekania.
• Test wydajności momentu obrotowego: Sprawdź, czy klucz może zastosować moment obrotowy 1,5 razy większy niż moment obrotowy nakrętki mocującej pojazdu docelowego, bez trwałego odkształcenia rączki. Test ten należy wykonać na próbkach produkcyjnych, a nie tylko na ręcznie wybranych prototypach.
• Dokumentacja zgodności: W przypadku eksportu na rynki europejskie należy potwierdzić zdolność do przesyłania danych do IMDS i zgodność substancji z dyrektywą RoHS/REACH. W przypadku programów OEM w Ameryce Północnej potwierdź gotowość dokumentacji PPAP.

Struktura Shanghai Soverchannel Industrial Co., Ltd. umożliwia spełnienie wszystkich wymagań weryfikacyjnych w ramach standardowego procesu dostaw OEM. Baza produkcyjna firmy w Nantong Jinzhai Hardware Co., Ltd. obsługuje kompleksowy system kontroli, który generuje dokumentację niezbędną do podjęcia decyzji o zaopatrzeniu na poziomie motoryzacyjnym – od przyjęcia surowców po kontrolę wysyłki wyrobów gotowych – co czyni ją niezawodnym partnerem zarówno w przypadku masowych, standardowych programów kluczy krzyżowych, jak i projektów rozwoju niestandardowej konfiguracji.
