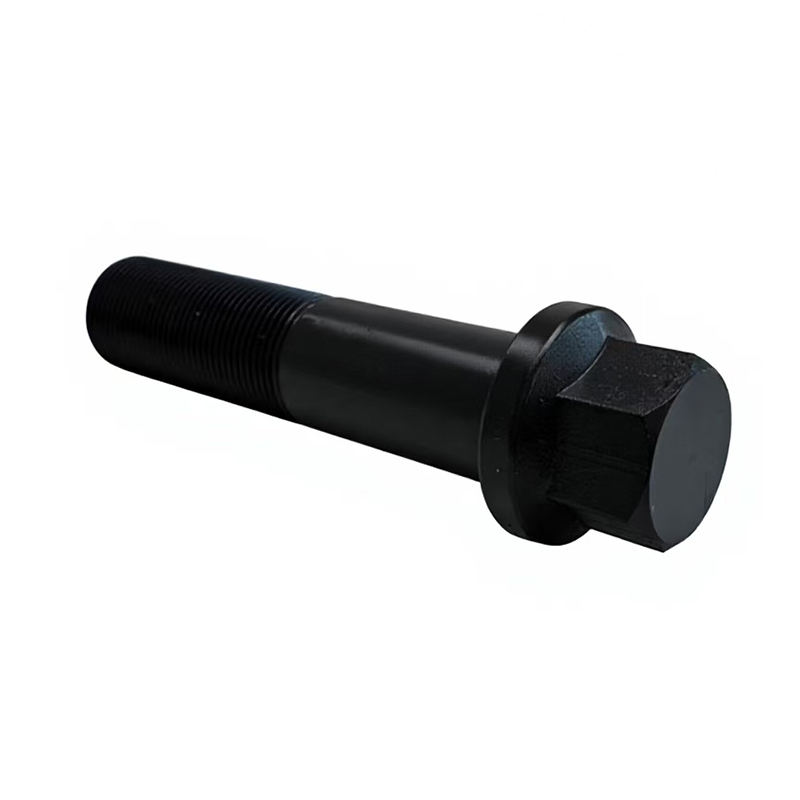

Dlaczego Śruby głowicy cylindrów Wymagaj wyższej odporności na zmęczenie niż standardowe elementy złączne
Cylinder typowego silnika wysokoprężnego uruchamia się od 1500 do 3500 razy na minutę. Każde pojedyncze zdarzenie spalania przenosi osiowe obciążenie udarowe bezpośrednio na trzpień śruby głowicy cylindrów, a cykl ten nigdy się nie kończy przez cały okres użytkowania silnika. Różni się to zasadniczo od statycznych śrub zaciskowych stosowanych w zespołach konstrukcyjnych, gdzie obciążenie jest stałe po dokręceniu. Śruby głowicy cylindrów muszą wytrzymywać napięcie wstępne podczas milionów cykli rozszerzania i kurczenia termicznego, wibracji o wysokiej częstotliwości i chwilowych skoków ciśnienia, które mogą przekroczyć 200 barów w ciężkich zastosowaniach z silnikiem Diesla.
Awarią, której najbardziej się obawiamy, nie jest natychmiastowe złamanie, lecz rozluźnienie zmęczeniowe. Z biegiem czasu mikroplastyczne odkształcenie nasady gwintu stopniowo zmniejsza napięcie wstępne śruby, a gdy siła docisku spadnie poniżej progu wymaganego do uszczelnienia uszczelki głowicy, gazy spalinowe zaczynają omijać złącze. Do tego czasu uszkodzenia pogłębiają się: każdy przedmuch powoduje dalszą erozję powierzchni uszczelniającej uszczelki, a częściowe zatarcie trzpienia śruby w otworze sprawia, że kolejna przerwa serwisowa jest znacznie bardziej destrukcyjna.
O godz Shanghai Soverchannel Industrial Co., Ltd. podejście do wytrzymałości zmęczeniowej rozpoczyna się na etapie doboru materiału. Zamiast po prostu określić stopień wytrzymałości i przejść dalej, zespół inżynierów w zakładzie produkcyjnym firmy, Nantong Jinzhai Hardware Co., Ltd., ocenia rzeczywisty współczynnik naprężeń (od minimalnego do maksymalnego naprężenia cyklicznego) dla każdego konkretnego zastosowania silnika przed sfinalizowaniem protokołu stopu i obróbki cieplnej. Ta metodologia oparta na zastosowaniu oddziela precyzyjną produkcję samochodowych elementów złącznych od produkcji śrub na skalę przemysłową.
Gatunki materiałów stosowanych w śrubach głowicy cylindrów o wysokiej wydajności: praktyczne porównanie
Nie wszystkie śruby o wysokiej wytrzymałości są sobie równe, a w przypadku głowic cylindrów wybór gatunku bezpośrednio określa, czy element mocujący przetrwa okres między remontami silnika, czy też ulegnie przedwczesnej awarii. W poniższej tabeli porównano najczęściej określane grupy materiałów:
| Materiał/gatunek | Wytrzymałość na rozciąganie | Kluczowa zaleta | Typowe zastosowanie |
| Stal węglowa (klasa 10.9) | ≥1040 MPa | Ekonomiczne, powszechnie dostępne | Silniki benzynowe samochodów osobowych |
| Stal węglowa (klasa 12.9) | ≥1220 MPa | Większa obciążalność wstępna | Wydajna benzyna i lekki olej napędowy |
| Stal stopowa (Cr-Mo) | 1100–1300 MPa | Doskonała granica zmęczenia, dobra retencja w podwyższonej temperaturze | Silniki wysokoprężne o dużej wytrzymałości, silniki do maszyn budowlanych |
| Stal nierdzewna (A4-80) | ≥800 MPa | Odporność na korozję, środowisko morskie/wilgotne | Silniki okrętowe, urządzenia pomocnicze elektrowni |
| Niestandardowa stal stopowa (Ni-Cr-Mo) | 1300–1500 MPa | Maksymalna odporność na zmęczenie, wytrzymałość w wysokiej temperaturze | Generatory elektrowni, silniki wyścigowe |
Jako producent niestandardowych elementów złącznych ze stali stopowej, firma Shanghai Soverchannel Industrial Co., Ltd. projektuje w szczególności półfabrykaty śrub ze stopu Ni-Cr-Mo do okien chemicznych zdefiniowanych przez klienta, zamiast po prostu kupować gotowe pręty. Umożliwia to dostosowanie czułości karbu i profilu hartowności do docelowej średnicy śruby i skoku gwintu, co ma istotne znaczenie w przypadku śrub z łbem o większej średnicy (M14 i więcej) stosowanych w silnikach wytwarzania energii i ciężkich maszynach.
Precyzja kształtu gwintu: jak klasy tolerancji wpływają na zachowanie śruby głowicy cylindra pod obciążeniem termicznym
Głowice cylindrów silnika rozszerzają się i kurczą w innym tempie niż znajdujący się pod nimi blok – na przykład aluminiowe głowice na blokach żeliwnych mają niedopasowanie rozszerzalności cieplnej wynoszące około 12–14 µm/m·°C. Ten ruch różnicowy jest przenoszony na połączenie gwintu śruby za każdym razem, gdy zmienia się temperatura silnika. Jeśli pasowanie gwintu jest zbyt luźne (klasa tolerancji 6H/6g lub luźniejsza), śruba może wykazywać lekkie kołysanie w otworze gwintu, co przyspiesza inicjację pęknięcia zmęczeniowego przy pierwszej współpracującej nasadzie gwintu.

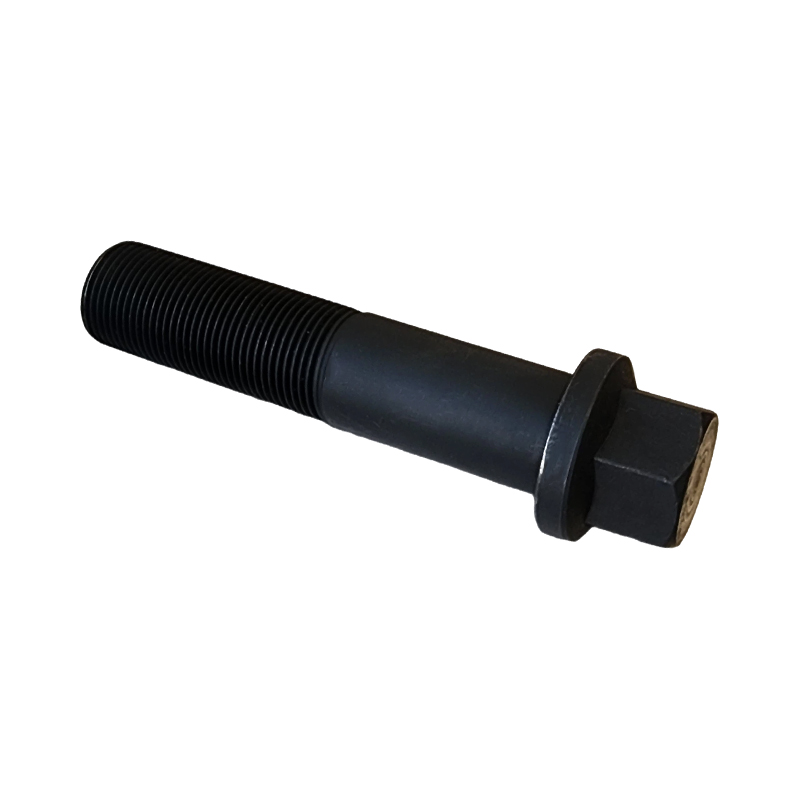

Precyzyjne śruby głowicy cylindrów są zwykle produkowane z tolerancją gwintu 6H/5g lub mniejszą, a w wymagających zastosowaniach stosuje się proces szlifowania gwintu, aby zapewnić utrzymanie geometrii kształtu gwintu w zakresie ±0,003 mm na średnicy podziałowej. Kołnierz na śrubie sześciokątnej z kołnierzem odgrywa tutaj również rolę konstrukcyjną: większa powierzchnia nośna rozkłada obciążenie zacisku na szerszy obszar pierścieniowy pod łbem, zmniejszając relaksację osadzenia na powierzchniach odlewniczych aluminiowej głowicy cylindrów – częstą przyczynę utraty napięcia wstępnego w pierwszych kilku cyklach cieplnych po montażu.
Bicie gwintu, prostopadłość powierzchni kołnierza do osi śruby i prostość trzpienia to krytyczne parametry wymiarowe, które wymagają 100% kontroli elementów złącznych do silników. Shanghai Soverchannel Industrial Co., Ltd. obsługuje kompleksowy system kontroli obejmujący te parametry, obejmujący weryfikację CMM (maszyna do pomiaru współrzędnych) i optyczną analizę profilu gwintu, zapewniając, że każda śruba dostarczana klientom z branży motoryzacyjnej jest zgodna z rysunkiem wymiarowym co do ostatniego mikrona.
Moment obrotowy do plastyczności a moment konwencjonalny: wybór właściwej strategii dokręcania dla danego zastosowania
Nowoczesne linie montażowe silników coraz częściej korzystają z protokołów dokręcania śrub głowicy cylindrów momentem obrotowym (TTY). Koncepcja: śruba jest celowo dokręcana momentem przekraczającym granicę sprężystości w obszarze plastyczności, gdzie nieznacznie się wydłuża i tworzy bardzo stałą siłę zaciskania – znacznie bardziej stałą niż konwencjonalne dokręcanie samym momentem, na które duży wpływ ma zmienność tarcia gwintu (które może zmieniać napięcie wstępne o ±25%). Śruby TTY zapewniają zmienność napięcia wstępnego tak niską jak ± 5%.
Kompromis polega na tym, że śruby TTY są technicznie elementami złącznymi jednorazowego użytku. Po trwałym wydłużeniu, resztkowa zdolność mocowania śruby po przebudowie silnika jest zagrożona. W praktyce wiąże się to z koniecznością rozważenia ważnych kwestii związanych z zamówieniami i usługami:
- W przypadku linii montażowych OEM, gdzie śruby są instalowane raz i nigdy nie są usuwane, dopóki silnik nie zostanie złomowany, TTY zapewnia najlepszą równomierność obciążenia zacisku na dużą skalę.
- W środowiskach serwisowych i rekonstrukcyjnych – szczególnie w silnikach wysokoprężnych i silnikach maszyn budowlanych, które poddawane są częstym remontom – z operacyjnego punktu widzenia preferowane są konwencjonalne śruby o wysokiej wytrzymałości i specyfikacjach momentu obrotowego wielokrotnego użytku.
- Silniki elektrowni, które działają nieprzerwanie przez tysiące godzin pomiędzy planowanymi przestojami, często wykorzystują protokół momentu plus kąta z konwencjonalną śrubą, aby uzyskać konsystencję bliską TTY przy jednoczesnym zachowaniu możliwości ponownego użycia.
Zrozumienie tego rozróżnienia ma znaczenie przy zakupie śrub głowicy cylindrów do silników niestandardowych lub silników specjalnego przeznaczenia. Firma Shanghai Soverchannel Industrial Co., Ltd. oferuje zarówno konwencjonalne konstrukcje śrub o wysokiej wytrzymałości, jak i śruby zgodne z TTY, z zaleceniami dotyczącymi protokołu dokręcania udokumentowanymi jako część pakietu inżynieryjnego dostarczanego z każdym zamówieniem niestandardowego elementu złącznego.
Wybór obróbki powierzchni śrub głowicy cylindrów w środowiskach korozyjnych i wysokotemperaturowych
Obróbka powierzchni śruby głowicy cylindra spełnia dwie funkcje, które czasami są pod napięciem: ochronę przed korozją podczas przechowywania i okresu użytkowania oraz kontrolowany współczynnik tarcia podczas montażu. Na przykład powłoka płatków cynku zapewnia doskonałą odporność na korozję, ale może radykalnie zmienić współczynnik tarcia w porównaniu z wykończeniem fosforanowo-olejowym – a jeśli specyfikacja momentu obrotowego montażu została skalibrowana dla jednej powłoki, zastąpienie innej bez dostosowania wartości momentu obrotowego może spowodować znaczny błąd napięcia wstępnego.
W przypadku śrub głowicy cylindrów najczęściej spotyka się następujące obróbki powierzchni:
- Olej Fosforanowy (baza Dacromet): Standard branżowy dla większości zastosowań motoryzacyjnych. Zapewnia umiarkowaną ochronę przed korozją, smarowana powierzchnia zapewnia stałe zachowanie momentu obrotowego do obciążenia wstępnego. Współczynnik tarcia zwykle 0,10–0,14.
- Płatki cynku (lakier nawierzchniowy Geomet / Dacromet): Doskonała odporność na mgłę solną (480–1000 godzin), zgodność z dyrektywą RoHS, brak ryzyka kruchości wodorowej – krytyczne w przypadku śrub klasy 12.9 i wyższej. Współczynnik tarcia 0,09–0,14 w zależności od powłoki nawierzchniowej.
- Czarny tlenek: Minimalne narastanie wymiarów, zachowuje tolerancje precyzji gwintu, odpowiednie do środowisk pracy silnika, gdzie rozpryski płynu chłodzącego mogą powodować rdzę na gołej stali. Zapewnia jedynie łagodną odporność na korozję; wymaga suplementacji olejem.
- Cynkowane ogniowo: Rzadko stosowany na precyzyjnych śrubach silników ze względu na zmienność grubości wpływającą na tolerancję gwintu. Czasami spotykane na kołkach głowicy elektrowni o dużej średnicy, gdzie okna tolerancji wymiarowej są szersze.
- Stal nierdzewna (pasywowana): W standardowych środowiskach silnika nie jest wymagana żadna dodatkowa powłoka. Jako producent elementów złącznych ze stali nierdzewnej, Shanghai Soverchannel może dostarczać gatunki austenityczne i duplex do zastosowań morskich lub w elektrowniach o wysokiej wilgotności.
Niestandardowe konfiguracje śrub głowicy cylindrów: gdy gotowe elementy złączne nie wchodzą w grę

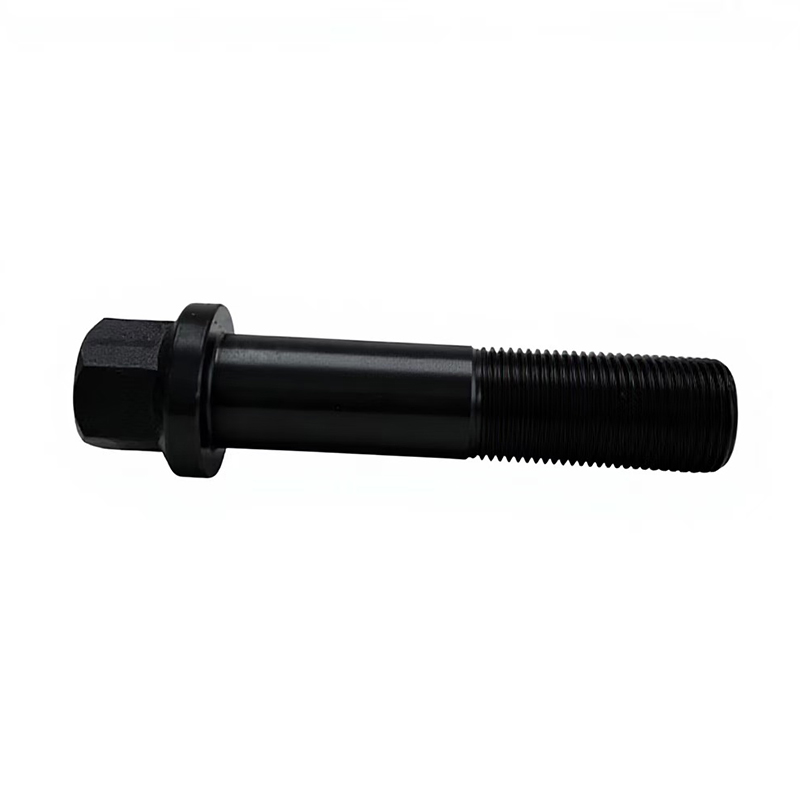

Projekty silników OEM coraz częściej odbiegają od katalogowych konfiguracji śrub, aby zoptymalizować je pod kątem masy, przestrzeni opakowania lub czasu cyklu montażowego. Śruba zawierająca kołek prowadzący na końcówce do automatycznego montażu na linii montażowej lub śruba z łbem walcowym o przekroju taliowym o zmniejszonej średnicy, zaprojektowana tak, aby działała jako element kontrolowany elastyczny (śruba rozciągana), nie może być zakupiona na półce dystrybutora elementów złącznych — są to precyzyjnie zaprojektowane komponenty, które wymagają partnera produkcyjnego posiadającego zarówno zdolności obróbcze, jak i metalurgiczne.
Typowe niestandardowe konfiguracje spotykane w nowoczesnych śrubach głowicy silnika obejmują:
- Śruby z trzpieniem złożonym o różnych średnicach na całej długości trzpienia w celu uzyskania określonej sztywności
- Śruby ze zintegrowanymi kanałami olejowymi lub trzpieniami drążonymi do integracji obwodu smarowania
- Połączone konfiguracje hybrydowe ze śrubą dwustronną stosowane w silnikach wysokoprężnych o dużej pojemności skokowej
- Śruby z precyzyjnie oszlifowanymi powierzchniami uszczelniającymi poniżej kołnierza, umożliwiające konstrukcję uszczelnień metal-metal bez uszczelek
- Geometria kołnierzy z zabezpieczeniem przed obrotem do montażu zrobotyzowanego bez narzędzia mocującego
Shanghai Soverchannel Industrial Co., Ltd. zbudowała swoje niestandardowe możliwości specjalnie do obsługi tego segmentu rynku. Jako producent integrujący badania i rozwój, produkcję i sprzedaż, firma zajmuje się opracowywaniem niestandardowych śrub, począwszy od wstępnego przeglądu rysunków, poprzez walidację prototypu, aż do produkcji masowej – z tym samym systemem jakości zastosowanym do unikalnej specyfikacji klienta, jak w przypadku każdego produktu klasy standardowej.
Jakie punkty kontrolne kontroli jakości faktycznie mają znaczenie dla akceptacji partii śrub głowicy cylindrów
Kontrola odbiorcza śrub głowicy cylindrów w zakładzie montażu silników jest bardziej rygorystyczna niż w przypadku ogólnych elementów złącznych – i nie bez powodu. Pojedyncza śruba wykraczająca poza tolerancję, która przejdzie kontrolę przychodzącą i zostanie zamontowana w głowicy, może spowodować awarię silnika, która zostanie wykryta dopiero po tysiącach godzin pracy, co wiąże się ze znacznymi kosztami gwarancji. Poniższe punkty kontroli jakości odróżniają niezawodnego dostawcę śrub głowicy cylindrów od konkurencyjnego cenowo, ale ryzykownego:
| Punkt kontrolny | Metoda | Dlaczego It Matters |
| Weryfikacja twardości (Rockwell) | Próbka na partię cieplną | Potwierdza, że obróbka cieplna osiągnęła docelowe właściwości mechaniczne |
| Średnica podziałowa gwintu (pomiar przechodzący/nieprzechodzący) | 100% kontrola | Zapewnia właściwe dopasowanie gwintu i eliminuje ryzyko przecięcia gwintu |
| Prostopadłość kołnierza czołowego | CMM lub komparator optyczny | Zapobiega obciążeniom mimośrodowym, które skupiają naprężenia zmęczeniowe |
| Badanie kruchości wodorowej | Test stałego obciążenia zgodnie z ISO 15330 | Krytyczne dla śrub galwanicznych klasy 12.9; trybem awarii jest opóźnione pęknięcie |
| Grubość powłoki powierzchniowej i współczynnik tarcia | Test rozciągania i rozciągania grubości XRF | Zapewnia, że specyfikacja momentu obrotowego zapewnia zaprojektowane napięcie wstępne |
| Identyfikowalność materiału (certyfikat cieplny) | Przegląd dokumentów dla każdej partii | Umożliwia analizę awarii w przypadku wystąpienia problemów w terenie i potwierdza skład chemiczny stopu |
Shanghai Soverchannel Industrial Co., Ltd. zapewnia pełną identyfikowalność materiałów, od surowych prętów po gotową śrubę, z archiwizacją certyfikatów cieplnych dla każdej partii produkcyjnej. Klientom z branży motoryzacyjnej wymagającym dokumentacji jakościowej zgodnej z IATF 16949 firma zapewnia pełne pakiety dokumentacji PPAP (Proces zatwierdzania części produkcyjnych), w tym raporty wymiarowe, certyfikaty materiałowe i odniesienia do planów kontroli.
