Jacka Boltsa i Pręt gwintowany s: Ukryty rdzeń każdego podnośnika samochodowego
Kiedy kierowca zatrzymuje się na poboczu i sięga po podnośnik nożycowy, ostatnią rzeczą, o której myśli, jest inżynieria, która się w nim znajduje. Jednak wydajność, bezpieczeństwo i trwałość tego podnośnika zależą prawie całkowicie od jednego elementu: śruba jack . To wydłużone łącznik, zwane także śrubą pociągową lub prętem gwintowanym, przekształca ręczną siłę obrotową w siłę pionową, która unosi pojazd nad ziemię. O godz Soverchannel Industrial CO., Ltd ., specjalizujemy się w produkcji i hurtowych dostawach tych precyzyjnie zaprojektowanych komponentów — i wierzymy, że kupujący zasługują na dokładne zrozumienie tego, co odróżnia niezawodny podnośnik od czekającej na niego awarii.

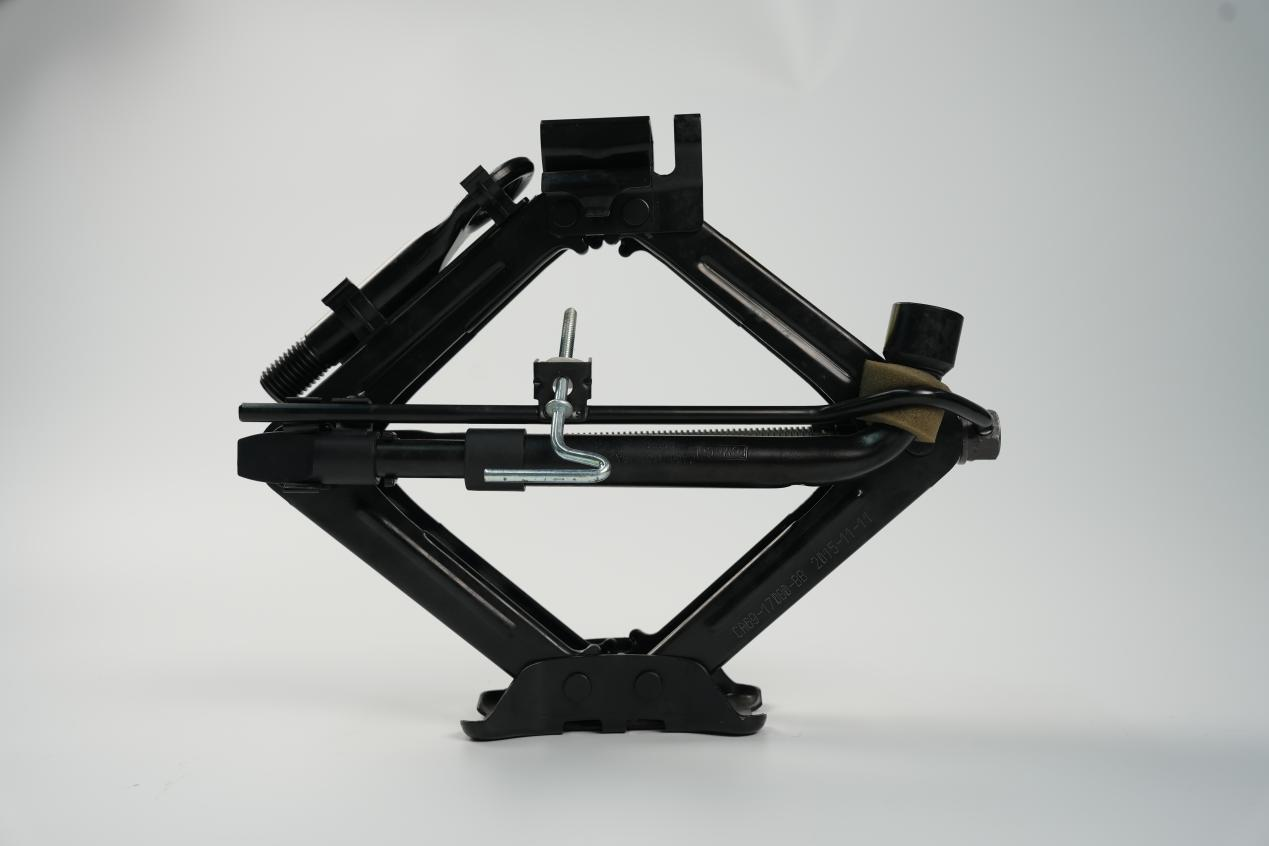

Co to jest śruba podnośnikowa i jak działa w podnośniku samochodowym nożycowym
Śruba podnośnikowa to wydłużone gwintowane łączniki, które służą jako mechaniczny rdzeń podnośnika samochodowego typu nożycowego. W przeciwieństwie do stiardowych śrub sześciokątnych, śruba podnośnikowa ma zazwyczaj płaską lub zapętloną główkę na jednym końcu, strefę kołnierza i precyzyjnie wycięty gwintowany trzpień, który może mieć długość od 300 mm do 800 mm w zależności od obciążenia. Kiedy korba łączy się z zapętlonym końcem, a operator go obraca, pręt gwintowany powoduje otwieranie lub zamykanie ramion nożyc, przekształcając obrót w przemieszczenie pionowe.
Podnośnik nożycowy jest szeroko stosowany przy wymianie opon na poboczach dróg i konserwacji podwozia pojazdów – w sytuacjach, które wymagają kompaktowego, przenośnego i niezawodnego narzędzia do podnoszenia. Typowe obciążenia znamionowe obejmują 0,8 T, 1 T, 1,5 T i 2 T, a każdy poziom wymaga pręta gwintowanego o proporcjonalnie większej średnicy, wytrzymałości na rozciąganie i precyzji gwintu. Podnośnik o większej wytrzymałości oznacza grubszą i dłuższą śrubę podnośnika — w tej inżynierskiej rzeczywistości nie ma drogi na skróty.
Standardy gwintów, które mają znaczenie: Stub Acme, trapezowe i metryczne
Kształt gwintu jest prawdopodobnie najbardziej konsekwentną decyzją projektową w przypadku każdej śruby podnośnikowej. Gwint musi przenosić ogromne obciążenia ściskające i rozciągające cykl po cyklu, jednocześnie będąc odpornym na zużycie i zachowując stabilność wymiarową. Na rynku światowym dominują trzy systemy gwintów:
- Stub Acme (ANSI/ASME B1.8): The 1/2-10 Stub Acme jest zdecydowanie najpowszechniejszą specyfikacją gwintu stosowaną w podnośnikach nożycowych do samochodów w Ameryce Północnej i na rynek eksportowy. W porównaniu do standardowego profilu Acme, wariant z króćcem charakteryzuje się mniejszą głębokością gwintu, co zwiększa przekrój nasady gwintu i poprawia odporność na zdzieranie pod wpływem obciążeń udarowych. Złącze Stub Acme 5/8"-8 jest stosowane w podnośnikach o większym udźwigu. Śruby Acme z podwójnym skokiem dodatkowo zwiększają prędkość podnoszenia i są standardem w ciężkich zastosowaniach przemysłowych.
- Gwint trapezowy (GB/T 5796 / DIN 103): Powszechnie stosowane na europejskich i azjatyckich rynkach podnośników, gwinty trapezowe, takie jak Tr 16×2, Tr 14×2 i Tr 18×3, zapewniają efektywne przenoszenie obciążenia i są proste w produkcji za pomocą urządzeń tocznych.
- Gwint okrągły (DIN 405): Profile takie jak RD 16×2 i RD 18×1/8 można znaleźć w specjalistycznych podnośnikach, gdzie priorytetem jest odporność na wstrząsy i tolerancja na zanieczyszczenia, ponieważ zaokrąglona geometria stopki zmniejsza koncentrację naprężeń.
- Standardowe metryczne (M12, M14): Konwencjonalne gwinty metryczne pozostają opłacalne w przypadku lżejszych podnośników i zamienników na rynku krajowym, chociaż są mniej wydajne przy utrzymujących się dużych obciążeniach.
Wybór odpowiedniego kształtu gwintu to nie tylko kwestia specyfikacji — bezpośrednio określa, czy podnośnik będzie działał bezproblemowo przez lata, czy też po kilku użyciach pojawią się luzy, hałas i ostateczna awaria.
Materiał i proces: od surowej stali po gotowy pręt gwintowany

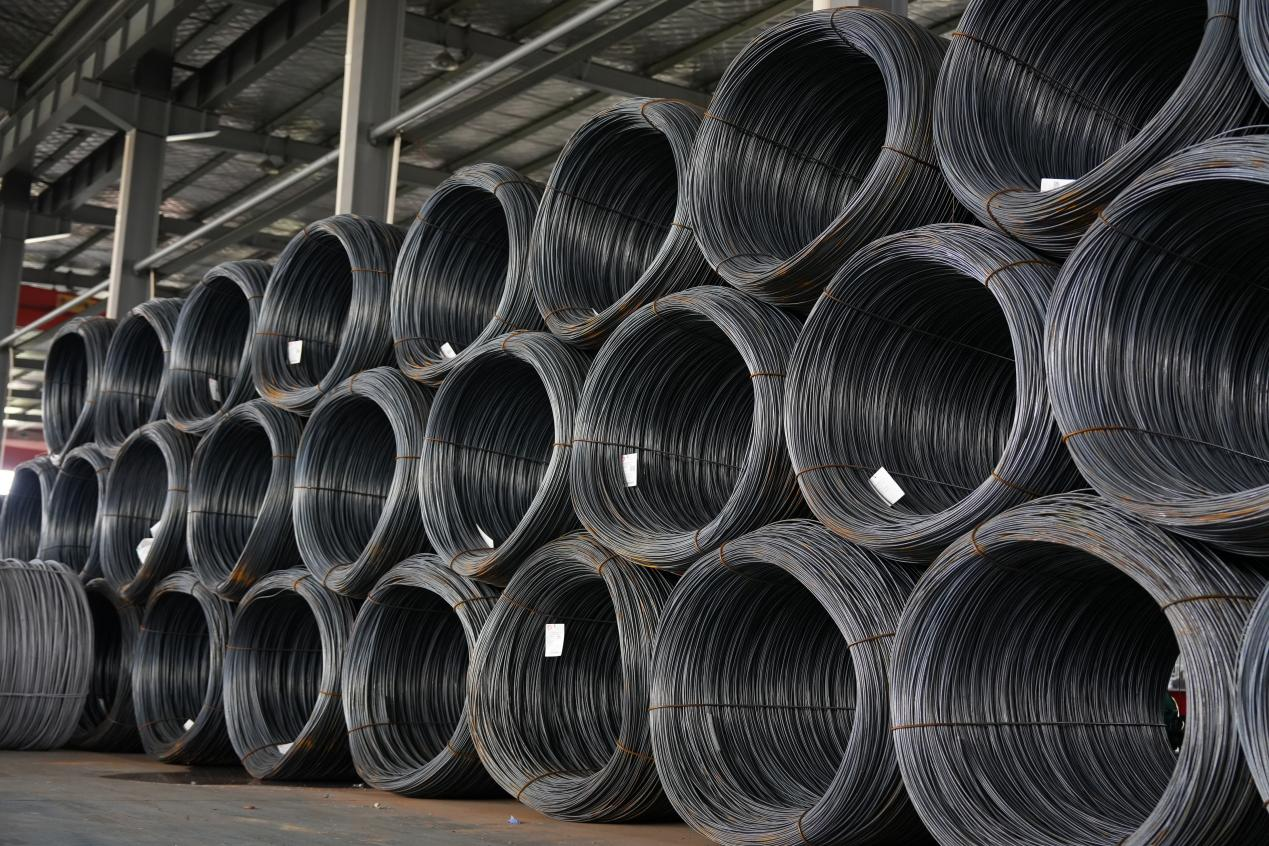

Śruby podnośnikowe klasy premium zaczynają się od stali średniowęglowej lub stopowej: gatunki takie jak 45#, 35K i 45K zapewniają podstawową twardość i plastyczność wymaganą do zastosowań podnośnikowych, natomiast gatunki stopowe, takie jak 40Cr i 35CrMo, są przeznaczone do podnośników obciążonych dużym obciążeniem lub o krytycznym znaczeniu dla bezpieczeństwa, gdzie granica plastyczności i odporność na zmęczenie muszą przekraczać standardowe limity stali węglowej. Dzięki takiemu wyborowi zarówno naprężenia rozciągające, jak i skręcające podczas podnoszenia mieszczą się w bezpiecznych granicach operacyjnych — są to kluczowe czynniki weryfikowane podczas testów podnoszenia pojazdów i prób ciśnieniowych.

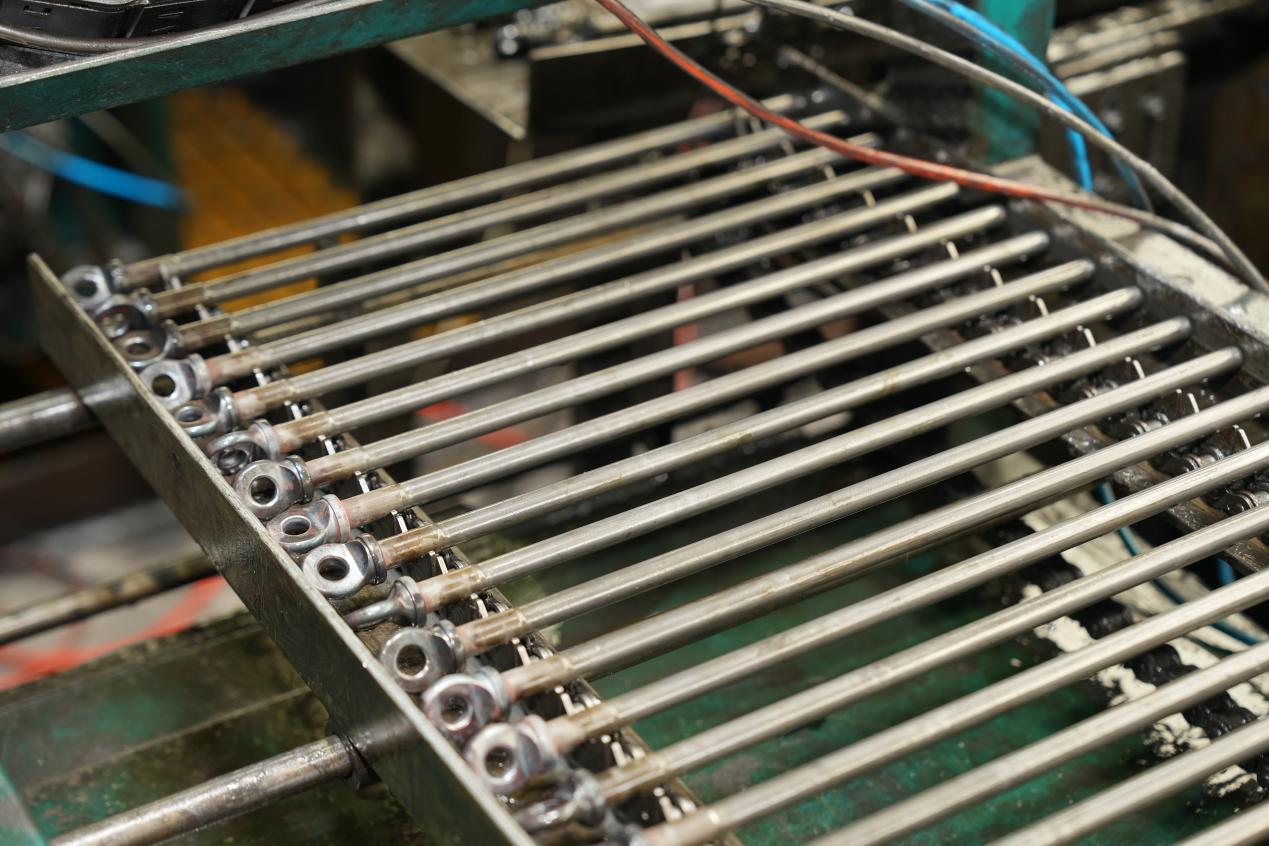

Sekwencja produkcyjna typowej śruby podnośnikowej obejmuje: trawienie i fosforanowanie surowca → wyżarzanie sferoidyzujące → śrutowanie i ciągnienie drutu → prostowanie i ścinanie → kucie na zimno lub kucie na gorąco → walcowanie gwintów (obejmujące M8 do M60) → obróbka powierzchni. W przypadku prętów gwintowanych o średnicy poniżej 500 mm preferowane jest kucie na zimno, ponieważ zapewnia ono węższe tolerancje wymiarowe i doskonałe wykończenie powierzchni w porównaniu z odpowiednikami kutymi na gorąco. Dłuższe pręty często wymagają kucia na gorąco, a następnie obróbki wykańczającej CNC.
Ochrona powierzchni kończy proces. Cynkowanie jest standardem w przypadku ogólnych podnośników samochodowych na rynku wtórnym, natomiast powłoka fosforanowa w połączeniu z olejem antykorozyjnym jest stosowana tam, gdzie podnośnik będzie długo przebywał na zewnątrz lub w wilgotnym środowisku. Obie metody obróbki są stosowane wewnętrznie, w zintegrowanym zakładzie produkcyjnym Soverchannel Industrial.
ASTM A193 i inne normy definiujące jakość elementów złącznych
Pozyskiwanie kupujących hurtownia elementów złącznych w przypadku zespołów podnośników należy zwrócić szczególną uwagę na certyfikaty materiałowe. ASTM A193 to powszechnie uznawana amerykańska norma dotycząca materiałów śrubowych ze stali stopowej i stali nierdzewnej przeznaczonych do pracy w wysokich temperaturach lub pod wysokim ciśnieniem — a jej system klasyfikacji (B7, B8 itp.) zapewnia niezawodny słownik do komunikowania wymagań dotyczących właściwości mechanicznych w globalnych łańcuchach dostaw. Chociaż norma ASTM A193 jest częściej cytowana w odniesieniu do śrub dwustronnych stosowanych w zbiornikach ciśnieniowych i połączeniach kołnierzowych, jej wpływ na kulturę specyfikacji elementów złącznych sprawił, że jest ona użytecznym odniesieniem nawet w dyskusjach na temat zamówień podnośników samochodowych i przemysłowych.
Poza normą ASTM przy zakupie śrub podnośnikowych należy sprawdzić:
- Klasa tolerancji gwintu (np. 6g dla gwintów zewnętrznych w systemach metrycznych)
- Zakres twardości (zwykle 28–34 HRC dla śrub podnośnikowych ze stopu średniowęglowego)
- Tolerancja prostoliniowości na całej długości wału
- Przyczepność do obróbki powierzchni i odporność na mgłę solną
Renomowane fabryki źródłowe dostarczają raporty z testów materiałowych (MTR) i raporty z kontroli wymiarowej przy każdej wysyłce. Jeśli dostawca nie może dostarczyć tych dokumentów, jest to sygnał ostrzegawczy niezależnie od ceny.
Kołki i śruby sześciokątne w zespole podnośnika: role pomocnicze, które nie mogą zawieść
Podnośnik nożycowy to nie tylko pręt gwintowany — to zespół powiązanych ze sobą elementów szpilki and śruby sześciokątne w przegubach obrotowych są tak samo ważne, jak śruba centralnego podnośnika. Te łączniki obrotowe muszą absorbować zarówno dynamiczne obciążenia ścinające, jak i momenty zginające za każdym razem, gdy podnośnik jest obracany pod obciążeniem. Zbyt małe lub niskiej jakości śruby obrotowe są częstym punktem awarii niedrogich podnośników nożycowych, powodującym chybotanie ramion, przechylenie podnośnika lub, w skrajnych przypadkach, zapadnięcie się zespołu.
Soverchannel Industrial dostarcza kołki obrotowe i śruby sześciokątne jako skoordynowane komponenty wraz z naszą linią śrub podnośnikowych, zapewniając kompatybilność gwintów, dopasowaną obróbkę powierzchni i stałą klasę mechaniczną w całym zestawie elementów złącznych. Jest to jedna z kluczowych zalet zaopatrywania się w: fabryka źródeł z pionowymi możliwościami produkcyjnymi, zamiast kompletowania zestawień materiałowych od wielu niepowiązanych dostawców.
Hurtownia elementów złącznych z fabryki źródłowej: dlaczego ma to znaczenie dla producentów OEM i dystrybutorów
Dla producentów podnośników, dystrybutorów części samochodowych i hurtowników MRO, zaopatrywanie się w śruby podnośnikowe i powiązane elementy złączne od pionowo zintegrowanego dostawcy fabryka źródeł zapewnia trzy konkretne korzyści. Po pierwsze, kontrola kosztów: wyeliminowanie narzutów firm handlowych i zmniejszenie liczby relacji z dostawcami bezpośrednio zmniejsza koszty dostawy, co ma znaczenie w przypadku konkurowania na dużą skalę w zakresie hurtowych cen elementów złącznych. Po drugie, elastyczność specyfikacji: fabryka posiadająca własny sprzęt do walcowania gwintów (obejmujący M8–M60), linie do tłoczenia na zimno, prasy do formowania o wysokiej częstotliwości i możliwości obróbki wykańczającej CNC może dostosować niestandardowe profile gwintów, niestandardowe długości wałów i zastrzeżoną obróbkę powierzchni, której nie są w stanie dorównać ogólnodostępni dystrybutorzy. Po trzecie, odpowiedzialność za jakość: gdy pojedynczy zakład kontroluje kontrolę przychodzących surowców, formowanie, gwintowanie i obróbkę powierzchni, identyfikowalność jest jednoznaczna – jest to konieczność w przypadku komponentów klasy motoryzacyjnej podlegających wycofaniu ze względów bezpieczeństwa lub audytom w terenie.
Soverchannel Industrial CO., Ltd. obsługuje właśnie tego rodzaju zintegrowany zakład, którego moce produkcyjne obejmują pełną gamę opisanych powyżej typów śrub i elementów złącznych. Czekamy na zapytania od producentów podnośników nożycowych OEM, hurtowych dystrybutorów elementów złącznych i nabywców na rynku części zamiennych do samochodów, poszukujących niezawodnego, przejrzystego i spełniającego specyfikacje partnera w zakresie dostaw.
Wybór odpowiedniej śruby podnośnikowej: praktyczna lista kontrolna
Określając lub zaopatrując się w śrubę podnośnikową do podnośnika samochodowego, przed złożeniem zamówienia należy potwierdzić następujące parametry:
| Parametr | Typowy zakres/opcje | Wpływ |
|---|---|---|
| Nośność podnośnika | 0,8T / 1T / 1,5T / 2T | Określa minimalną średnicę wału i gatunek materiału |
| Formularz wątku | Stub Acme 1/2-10, Tr16×2, M14, RD16×2 | Reguluje wydajność obciążenia, stopień zużycia i zgodność z normami regionalnymi |
| Długość wału | 300–800 mm | Musi odpowiadać zakresowi skoku podnośnika; dłuższe pręty wymagają sprawdzenia prostoliniowości |
| Stopień materiału | 45#, 40Cr, 35CrMo | Bezpośrednio wpływa na wytrzymałość na rozciąganie i plastyczność pod obciążeniem pojazdu |
| Obróbka powierzchni | Cynkowanie / Olej fosforanowy | Ochrona przed korozją zapewniająca oczekiwany okres użytkowania |
| Proces produkcyjny | Kucie na zimno (≤500 mm) / Kucie na gorąco | Precyzja wymiarowa i wykończenie powierzchni |
Dopasowanie każdego parametru do rzeczywistych wymagań serwisowych — zamiast domyślnego wybierania najtańszej dostępnej opcji — odróżnia podnośnik, który pomyślnie przejdzie test zmęczeniowy trwający 50 000 cykli, od tego, który nie sprawdzi się na drodze.
Wniosek
Śruba podnośnikowa nie jest towarem. Niezależnie od tego, czy ma profil 1/2-10 Stub Acme do podnośnika samochodowego nożycowego na rynek amerykański, gwint trapezowy do europejskiego montażu OEM, czy też niestandardową specyfikację dla podnośnika przemysłowego do dużych obciążeń, jego konstrukcja, materiał, kształt gwintu i obróbka powierzchni wspólnie decydują o sukcesie lub porażce produktu w rzeczywistych warunkach. Soverchannel Industrial CO., Ltd. wnosi ponad dziesięcioletnie doświadczenie w produkcji śrub rozporowych i hurtowej produkcji elementów złącznych, z pełną kontrolą procesu od surowca po kontrolę końcową. Zapraszamy do skontaktowania się z naszym zespołem w celu omówienia specyfikacji, zamówienia próbek lub zapoznania się z procesem audytu fabryki.
