Śruba podnośnikowa do samochodu: jak to działa, typy i przewodnik po wyborze

Co robi śruba podnośnikowa w podnośniku samochodowym

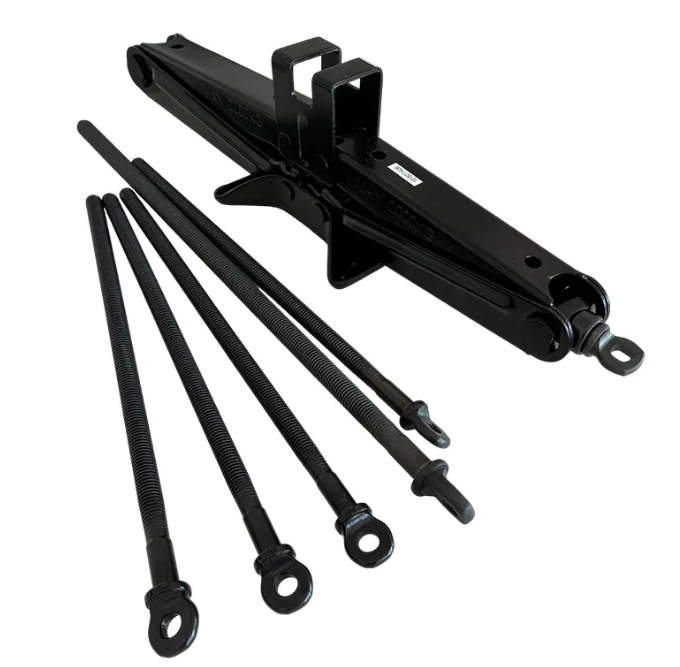

Śruba podnośnika to gwintowany wał znajdujący się wewnątrz podnośnika samochodowego, który przekształca siłę obrotową w prosty ruch podnoszenia, który unosi pojazd nad ziemię. Obróć śrubę, a nakrętka poruszająca się na jej gwincie przesunie się wzdłuż wału, popychając punkt podnoszenia podnośnika w górę ze znacznie większą siłą niż ręka obracająca.

Ta mechaniczna zaleta umożliwia jednej osobie podniesienie samochodu ważącego ponad tonę za pomocą jedynie klucza ręcznego. Gwint śruby dosłownie przenosi duże ciężary, zamieniając odległość obrotową na siłę podnoszenia — wiele obrotów rączki zapewnia niewielki skok w pionie, ale z wystarczającym zwielokrotnieniem siły, aby podnieść poważny ciężar. Dla producentów budujących lub zaopatrujących się w podnośniki, nasza pełna gama produktów do śrub podnośnikowych i wałów z litej stali obejmuje podstawowe opcje komponentów tego mechanizmu.

Jak mechanizm śrubowo-nakrętkowy wytwarza siłę podnoszenia

Mechanizm opiera się na dwóch współpracujących ze sobą częściach: gwintowanym wale śrubowym i pasującej nakrętce. Gdy wał się obraca, gwinty wymuszają osiowy ruch nakrętki na całej jej długości, a ponieważ nakrętka jest połączona z platformą nośną podnośnika, ten ruch osiowy staje się podnoszeniem w pionie. Im ciaśniejsze i bardziej precyzyjne połączenie nici, tym płynniejsze jest przejście od obrotu do uniesienia.

Kluczową cechą bezpieczeństwa wbudowaną w większość gwintów śrubowych jest działanie samoblokujące. Kąt gwintu jest na tyle mały, że samo tarcie zapobiega obracaniu się śruby do tyłu pod obciążeniem, co oznacza, że ​​podnośnik utrzymuje swoje położenie, gdy przestaniesz obracać uchwytem — nie będzie się powoli obniżał pod wpływem spoczywającego na nim ciężaru. Jest to zasadniczo inny mechanizm bezpieczeństwa niż podnośniki hydrauliczne, które wymagają oddzielnych zaworów do utrzymania ciśnienia.

Typowe typy łbów śrub i gwintów

Nie wszystkie śruby podnośnikowe są zbudowane w ten sam sposób, a konstrukcja łba i profil gwintu wpływają na działanie elementu w trakcie eksploatacji.

Profil trapezowy zasługuje na szczególną uwagę, ponieważ stał się standardem w zastosowaniach, w których liczy się dokładność podnoszenia. Trapezowe śruby pociągowe zaprojektowane z myślą o płynnym i precyzyjnym ruchu podnoszenia rozkłada obciążenie na szerszą powierzchnię gwintu niż standardowy gwint V, co zmniejsza zużycie i utrzymuje stałą siłę podnoszenia przez tysiące cykli użytkowania, a nie pogarsza się pod wpływem powtarzających się dużych obciążeń.

Materiały i precyzja, które decydują o bezpieczeństwie

Śruba podnośnikowa, która ulega uszkodzeniu pod obciążeniem, nie jest drobną wadą — jest to element podtrzymujący pojazd nad osobą pracującą pod nim, dlatego dobór materiału i precyzja produkcji mają tutaj większe znaczenie niż w przypadku większości zastosowań elementów złącznych. Stal wysokowęglowa i stal stopowa to dwa najczęściej wybierane materiały, wybrane specjalnie ze względu na połączenie wytrzymałości na rozciąganie i odporności na odkształcenia pod długotrwałym obciążeniem.

Precyzja gwintu jest tak samo ważna jak surowiec. Śruba o nierównym skoku gwintu lub złym wykończeniu powierzchni powoduje nierównomierny rozkład obciążenia na nakrętce, koncentrując naprężenia w mniejszej liczbie punktów styku gwintu, niż zamierzono to w projekcie. Z biegiem czasu przyspiesza to zużycie i zwiększa ryzyko zerwania gwintu pod obciążeniem – dokładnie w przypadku awarii, która zamienia rutynową wymianę opony w poważny uraz. Zaopatrzenie producentów niestandardowe pręty śrubowe z łbem sześciokątnym zaprojektowane specjalnie do podnośników samochodowych należy oczekiwać udokumentowanych danych dotyczących tolerancji gwintu w ramach standardowej kontroli jakości, a nie czegoś wymaganego po namyśle.

Gdzie śruby podnośnikowe są używane poza garażem

Chociaż konserwacja pojazdów jest najbardziej znanym zastosowaniem, śruby podnośnikowe zbudowane według tych samych zasad mechanicznych znajdują zastosowanie w budownictwie, logistyce i sprzęcie przemysłowym. Poziomowanie fundamentów budynków opiera się na podnośnikach śrubowych zapewniających taką samą samoblokującą stabilność, która zapewnia bezpieczeństwo pod zaparkowanym samochodem. W magazynach i logistyce podobne śruby podnoszące znajdują się w regulowanych platformach, gdzie kontrolowany, powtarzalny ruch pionowy ma większe znaczenie niż sama prędkość podnoszenia.

Konserwacja samolotów to kolejny godny uwagi przypadek zastosowania, w którym śruby rozporowe podnoszą i opuszczają elementy, takie jak stabilizatory poziome, z precyzyjną, stopniową kontrolą. We wszystkich tych zastosowaniach podstawowy wymóg jest taki sam, do jakiego służą podnośniki samochodowe: przekształcanie sygnału wejściowego obrotowego w niezawodny, nośny ruch liniowy bez konieczności stosowania skomplikowanych układów hydraulicznych.

Wskazówki dotyczące konserwacji i wyboru dla nabywców OEM

W przypadku zespołów zaopatrujących się w podnośniki śrubowe jako komponent, zamiast kupować gotowy podnośnik, wystarczy kilka kontroli, aby oddzielić niezawodną, długoterminową relację z dostawcą od takiej, która prowadzi do awarii na miejscu. Potwierdź nośność znamionową z marginesem bezpieczeństwa odpowiednim dla przewidywanej klasy pojazdu — śruba znamionowa dokładnie dostosowana do oczekiwanego obciążenia nie pozostawia bufora w przypadku nierównego podłoża, niecentrycznego podnoszenia lub stopniowego zużycia.

• Sprawdź, czy certyfikat materiału (stal węglowa lub stal stopowa) odpowiada obciążeniu i środowisku, w którym podnośnik będzie działał
• Zamiast polegać na ogólnych arkuszach specyfikacji, poproś o dane dotyczące tolerancji gwintów i wykończenia powierzchni
• Potwierdź, że opcje obróbki powierzchni (cynkowanie, chromowanie) odpowiadają narażeniu na korozję oczekiwanemu w terenie
• Zapytaj, czy dostawca może wyprodukować niestandardowe długości wałów lub typy łbów dla określonej konstrukcji podnośnika

Regularna konserwacja w terenie również ma znaczenie, nawet w przypadku dobrze wykonanego komponentu. Śruby należy okresowo sprawdzać pod kątem zużycia gwintu, wygięcia lub korozji, a wszelkie uszkodzone elementy należy wymienić przed ponownym oddaniem do użytku – niewielki koszt kontroli z góry w stosunku do ryzyka awarii podnoszenia pod obciążeniem.
