I. Wspólne symbole wątków
①Npt (National Rure Nić): standardowa gwint rur w Ameryce o kącie gwintu 60 °, powszechnie używany do zastosowań ogólnego przeznaczenia.
②pt (Brytyjska standardowa gwint rurowa): gwint stożkowy kątowy gwintu 55 ° szeroko stosowany do uszczelnienia. Brytyjskie gwinty rurowe są drobnymi niciami, aby utrzymać wytrzymałość, ponieważ głębsze gruboziarniste gwinty osłabiają zewnętrzną średnicę rury.
③PF (gwint rur równoległy): prosty typ gwintu używany w połączeniach rur.
④g (gwint rurowy Whitworth): nić rurki nietargiernej 55 ° w rodzinie Whitworth. „G” reprezentuje cylindryczne gwinty rur, w których zmiany 55 ° i 60 ° oparte są na określonych zastosowaniach funkcjonalnych.
⑤ZG (zwężająca się gwint rur): stożkowy typ gwintu powszechnie spotykany w złączkach do rury wodnej, wcześniej oznaczony jako RC w starszych krajowych standardach chińskich.
⑥ Metryczne vs. calowe wątki: Kluczową różnicą jest reprezentacja - wątki metryczne używają skoku (odległość między niciami), podczas gdy nici amerykańskie i brytyjskie są zdefiniowane przez wątki na cal (TPI). Wątki metryczne mają profil równoboczny 60 °, Brytyjskie wątki 55 ° Isosceles profilu, a wątki amerykańskie profil 60 °. Wątki metryczne są mierzone w milimetrach, podczas gdy wątki brytyjskie i amerykańskie podążają za jednostkami cesarskimi.
⑦ Wątki Pipe: Zastosowano przede wszystkim w połączeniach rurociągowych, zapewniając ścisłe dopasowanie między niciami wewnętrznymi i zewnętrznymi. Dostępna zarówno w postaciach prostych, jak i zwężających się, średnica nominalna odnosi się do wielkości rurociągu, z rzeczywistą średnicą gwintu przekraczającym ten rozmiar nominalny.
⑧ Nominalne średnice (np. 1/4, 1/2, 1/8 cala): Wartości te wskazują rozmiar gwintu w brytyjskim standardowym systemie, mierzonym w calach.
Ii. Normy wątków w różnych krajach
Ujednolicony standard nici calowego szeroko przyjęty w krajach opartych na calach, ten system wątków obejmuje trzy serie: gruboziarniste wątek (UNC), drobny wątek (UNF) i dodatkowe drobne nici (UNFF), z dodatkową stałą serią ton (UN).
Metoda znakowania: Średnica wątków - wątki na cal - Kod szeregowy - ocena dokładności.
Przykłady:
Wątek gruboziarnisty: 3/8–16unc - 2a
Dobry wątek: 3/8–24unf - 2a
Dodatkowy wątek: 3/8–32UNFF - 2A
Stały skok: 3/8–20UN - 2a
Pierwsza liczba (np. 3/8) reprezentuje główną średnicę wątku w calach, która przekształca się w metrykę poprzez pomnożenie przez 25,4 (np. 3/8 × 25,4 = 9,525 mm).
Druga liczba reprezentuje liczbę gwintów na cal.
Kody serii (UNF, UNF, Unf, Un) definiują typy wątków.
Ostatnie dwa znaki (np. 2a) wskazują ocenę dokładności wątku.
Konwersja gwintów rur równoległych 55 ° pochodzących z serii calowych, nici te są szeroko stosowane na całym świecie do transportu cieczy, gazów i połączeń elektrycznych. Jednak różne kraje używają różnych oznaczeń, które należy przekształcić zgodnie z międzynarodowymi tabelami porównawczymi.
Konwersja gwintów rurowych 55 ° niwe te mają kąt gwintu 55 ° ze stosunkiem stożka 1:16. Są one szeroko stosowane na całym świecie, ale każdy kraj ma inne oznaczenia, do których można się odwoływać w odpowiedniej tabeli konwersji.
Konwersja gwint rurowych 60 ° zawierających kąt gwintu 60 ° i stosunek stożka 1:16, te gwinty rurowe są używane w chińskiej branży maszynowej, a także w USA i byłym Związku Radzieckim. Chiny pierwotnie wyznaczyły je jako „K”, później zmieniły się na „Z”, a teraz są zgodne ze standardem „NPT”. Tabele referencyjne zapewniają równoważniki międzynarodowe.
Konwersja wątków trapezoidalnych 55 ° wątki te mają profil 30 ° i są zjednoczone na arenie międzynarodowej. Ich oznaczenie pozostaje spójne w różnych krajach.
Ii. Normy wątków w różnych krajach
1. UNIONIDED CALNE NICK
Powszechnie przyjęty w krajach opartych na calach, ten system wątków obejmuje trzy serie: gruboziarniste wątek (UNC), drobny wątek (UNF) i dodatkowe drobne wątek (UNFF), z dodatkową serią stałego tonu (UN).
Metoda znakowania: Średnica wątków - wątki na cal - Kod szeregowy - ocena dokładności.
Przykłady:
Wątek gruboziarnisty: 3/8–16unc - 2a
Dobry wątek: 3/8–24unf - 2a
Dodatkowy wątek: 3/8–32UNFF - 2A
Stały skok: 3/8–20UN - 2a
Pierwsza liczba (np. 3/8) reprezentuje główną średnicę wątku w calach, która przekształca się w metrykę poprzez pomnożenie przez 25,4 (np. 3/8 × 25,4 = 9,525 mm).
Druga liczba reprezentuje liczbę gwintów na cal.
Kody serii (UNF, UNF, Unf, Un) definiują typy wątków.
Ostatnie dwa znaki (np. 2a) wskazują ocenę dokładności wątku.
2. Konwersja gwintów rur równoległych 55 °
Pochodzące z serii calowych, wątki te są szeroko stosowane na całym świecie do transportu cieczy, gazów i połączeń elektrycznych. Jednak różne kraje używają różnych oznaczeń, które należy przekształcić zgodnie z międzynarodowymi tabelami porównawczymi.
| Kraj | Kod |
| Chiny | G |
| Japonia | G 、 pf |
| Brytania | BSP 、 BSPP |
| Francja | G |
| Niemcy | R （Wątek wewnętrzny ）、 K （Wątek zewnętrzny） |
| Związek Radziecki | G 、 tpуkt |
| ISO | Rp |
3. Konwersja gwintów rurowych 55 °
Te wątki mają kąt gwintu 55 ° ze stosunkiem stożka 1:16. Są one szeroko stosowane na całym świecie, ale każdy kraj ma inne oznaczenia, do których można się odwoływać w odpowiedniej tabeli konwersji.
| Kraj | Kod |
| Chiny | ZG 、 r （ Wątek zewnętrzny ） |
| Brytania | BSPT 、 r （ Wątek zewnętrzny ）、 RC （ Wątek wewnętrzny ） |
| Francja | G( Wątek zewnętrzny ),R( Wątek zewnętrzny ） |
| Niemcy | R( Wątek zewnętrzny ） |
| Japonia | Pt 、 r |
| ISO | R( Wątek zewnętrzny ）、 RC （ Wątek wewnętrzny ） |
4. Konwersja gwint rurowych 60 °
Zawierające kąt nić 60 ° i stosunek stożka 1:16, te gwinty rurowe są używane w chińskim przemyśle maszynowym, a także w USA i byłym Związku Radzieckim. Chiny pierwotnie wyznaczyły je jako „K”, później zmieniły się na „Z”, a teraz są zgodne ze standardem „NPT”. Tabele referencyjne zapewniają równoważniki międzynarodowe.
| Kraj | Kod |
| Chiny | Z （Stary） npt （nowy） |
| USA | NPT |
| Związek Radziecki | B |
5. Konwersja gwintów trapezowych 55 °
Wątki te mają profil 30 ° i są zjednoczone na arenie międzynarodowej. Ich oznaczenie pozostaje spójne w różnych krajach.
| Kraj | Kod |
| Chiny | T( Old ） Tr （ Nowy ） |
| ISO | Tr |
| Niemcy | Tr |
| Związek Radziecki | Tr |

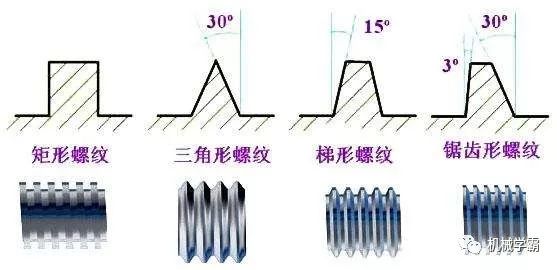

Iii. Klasyfikacja wątków
W zależności od użycia wątków można je podzielić na:
1. Międzynarodowy system wątków metrycznych
Wątek przyjęty przez nasz krajowy standardowy CNS. Górna gwint jest płaska, łatwa do obracania, a dno nici ma łuk, aby zwiększyć wytrzymałość nici. Kąt gwintu wynosi 60 stopni, a specyfikacja jest reprezentowana przez wątki metryczne M. można podzielić na gruboziarniste i drobne skok. Reprezentacja jest taka jak M8x1.25. (M: Kod, 8: średnica nominalna, 1,25: Pitch).
2. Amerykański wątek standardowy
Górna i korzeń nici są płaskie, a siła jest lepsza. Kąt gwintu wynosi również 60 stopni, a specyfikacja jest reprezentowana przez liczbę zębów na cal. Ten typ wątku można podzielić na trzy poziomy: gruboziarniste skok (NC); Fine Pitch (NF); Extra Fine Pitch (NEF). Reprezentacja jest taka jak 1/2-10NC. (1/2: średnica zewnętrzna; 10: liczba zębów na cal; kod NC).
3. Zjednoczony wątek
Opracowany wspólnie przez Stany Zjednoczone, Wielką Brytanię i Kanadę, jest to najczęściej używany wątek brytyjski.
Kąt gwintu wynosi również 60 stopni, a specyfikacja wyraża się w liczbie zębów na cal. Ten typ wątku można podzielić na gwint gruboziarnisty (UNC), drobny wątek (UNF) i dodatkowy drobny wątek (UNEF). Reprezentacja wynosi 1/2-10unc. (1/2: Średnica zewnętrzna; 10: Liczba zębów na cal; kod UNC).
4. Sharp V Nić
Zarówno góra, jak i korzeń są spiczaste, ze słabą siłą i nie są często używane. Kąt gwintu wynosi 60 stopni.
5. Wątek Whitworth
Wątek przyjęty przez brytyjski standard krajowy. Kąt gwintu wynosi 55 stopni, a symbol to „W”. Nadaje się do produkcji toczenia. Reprezentacja wynosi W1/2-10 (1/2: średnica zewnętrzna; 10: liczba zębów na cal; W kod).
6. Nić Knuckle
Jest to standardowy wątek ustawiony przez niemiecki DIN. Jest odpowiedni do podłączania żarówek i gumowych węży. Symbkiem jest „Rd”.
7. Nić rury
Jest to gwint używany do zapobiegania wyciekom i jest często stosowany do łączenia złączek gazowych lub płynnych. Kąt gwintu wynosi 55 stopni. Można go podzielić na proste wątki rur z kodem „P.S., N.P.S.” i skośne wątki rur z kodem „N.P.T.”. Jego stożka wynosi 1:16, to znaczy 3/4 cala na stopę.
8. Kwadratowy wątek
Ma wysoką wydajność transmisji, drugą tylko do nici kulowych, ale nie można go regulować za pomocą orzechów po zużyciu, co jest jego wadą. Jest ogólnie używany do śrub w widzeniach i gwintach dźwigów.

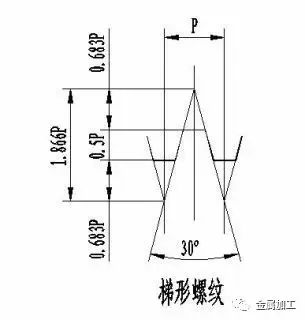

9. Nić trapezoidalna
Nazywa się to również wątkiem ACME. Wydajność transmisji jest nieco niższa niż w przypadku kwadratowych nici, ale można ją regulować za pomocą orzechów po zużyciu. Kąt gwintu metrycznego wynosi 30 stopni, a kąt gwintu imperialnego wynosi 29 stopni. Ogólnie używane do śruby ołowiowej tokarni. Symbkiem jest „Tr”.
10. Wątek przypałów
Znany również jako wątek stożkowy, nadaje się tylko do transmisji jednokierunkowej. Takie jak gniazda śrubowe, ciśnienie itp. Symbol to „bu”.
11. Nić piłki
Jest to wątek o najlepszej wydajności transmisji. Jest trudny do produkcji i ma bardzo wysokie koszty. Jest używany w maszynach precyzyjnych. Takie jak śruba ołowiowa CNC Machine Tools.
Wskazanie brytyjskich śrub
LH 2n 5/8 × 3 - 13unc -2a
(1) LH to wątek po lewej stronie (RH jest prawą nić, którą można pominąć).
(2) 2N wątek podwójny.
(3) Brytyjski wątek 5/8, średnica zewnętrzna 5/8 ".
(4) 3 długość śruby 3 ".
(5) 13 Nić ma 13 zębów na cal.
(6) UNCIFIFIFICZNY standardowy gwint gruboziarnisty.
(7) Dopasowanie drugiego poziomu, wątek zewnętrzny (3: Ścisłe dopasowanie; 2: Średnie dopasowanie; 1: Dopasowanie luźne) A: Wątek zewnętrzny (można pominąć), B: Wątek wewnętrzny.
Wątek cesarski
Rozmiar gwintu imperialnego jest zwykle wyrażany jako liczba nici na cal długości gwintu, określana jako „nici na cal”, co jest dokładnie odwrotnym tonu. Na przykład wątek z 8 gwintami na cal ma wysokość 1/8 cala.
