Zespół zajmujący się płytą podstawową w projekcie średniej wysokości ma do ustawienia cztery śruby kotwiące. Jeden otwór uderza w zbrojenie, drugi znajduje się blisko krawędzi płyty, a trzeci znajduje się w wilgotnym obszarze w pobliżu rampy załadunkowej. Wszystkie śruby mają tę samą średnicę i gatunek, ale ryzyko montażu nie jest takie samo. To jest pierwsza lekcja na temat śrub w betonie: stal to tylko jedna zmienna. O tym, czy połączenie zachowuje się zgodnie z projektem, decyduje osadzanie, stan otworu, odległość od krawędzi, moment obrotowy i ochrona przed korozją.
Wybierz rodzinę kotew po zdefiniowaniu ścieżki obciążenia, stanu betonu i metody kontroli. Nie zaczynaj od średnicy śruby i pracuj wstecz. Kotwy wlewane na miejscu zwykle wygrywają w przypadku przewidywalnego obciążenia rozciągającego w nowych konstrukcjach; Po zamontowaniu kotwy mechaniczne i samoprzylepne wygrywają w zakresie dostępu po modernizacji. W obu przypadkach odległość od krawędzi, czyszczenie otworu i klasa korozji nie podlegają negocjacjom.
Dla kupujących i inżynierów praktycznym pytaniem nie jest „która śruba jest najmocniejsza?” Pytanie brzmi: „Jaką śrubę można zainstalować, sprawdzić i konserwować w tym betonie?” To rozróżnienie chroni projekty przed awariami związanymi z wyciąganiem, problemami z pełzaniem i przeróbkami na późnym etapie.
Kotwy betonowe przenoszą rozciąganie, ścinanie lub kombinację obu. Napięcie odciąga śrubę od betonu; ścinanie wypycha go na boki. Płyta podstawy podnoszona może obciążać kotwy rozciąganiem, podczas gdy słupek poręczy lub płoza wyposażenia często obciąża je ścinaniem. Połączone kontrole rozciągania i ścinania wymagają sprawdzenia interakcji, a nie oddzielnych kontroli sumowanych razem.
Śruby odlane na miejscu umieszcza się przed stwardnieniem betonu. Są one powszechne w przypadku słupów konstrukcyjnych, podstaw maszyn i konstrukcji stalowych, ponieważ kotwa jest osadzona w wylewce i można ją sprawdzić przed betonowaniem. Kompromisem jest koordynacja: szablony kotwic, śruby dociskowe i konflikty w przewodach muszą zostać rozwiązane przed przybyciem ciężarówki.
Śruba kotwowa ze stali węglowej ocynkowana ogniowo ASTM F1554 Zobacz tę opcję śruby kotwiącej do kotwienia konstrukcyjnego, z konstrukcją ze stali węglowej, wykończeniem cynkowanym ogniowo oraz konfigurowalnymi specyfikacjami i obróbką powierzchni. Zobacz produkt → W przypadku konstrukcyjnych śrub kotwiących, ASTM F1554 to powszechna rodzina specyfikacji, obejmująca gatunki obejmujące różne poziomy wytrzymałości. Cynkowanie ogniowe jest często zalecane w przypadku warunków narażonych na działanie wilgoci lub wilgoci, ale należy sprawdzić grubość powłoki i pasowanie gwintu, ponieważ cynkowanie zmienia powłokę gwintu.
Kotwy montowane później are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
Sprawdź osadzenie, wytrzymałość betonu na rozciąganie i odległość od krawędzi. Wyrwanie i uszkodzenie stożka betonu często poprzedza pęknięcie stali.
Sprawdź podważenie, wyłamanie krawędzi i łożysko płyty. Cienkie płyty i wąskie krawędzie szybko zmniejszają wydajność.
Skorzystaj z równania interakcji producenta kotwy. Nie dodawaj nośności na rozciąganie i ścinanie tak, jakby były niezależne.
Poniższe porównanie stanowi ekran zaopatrzenia i prac inżynieryjnych, a nie substytut projektu kotwy dostosowanego do konkretnego projektu. Właściwy wybór zależy od przypadku obciążenia, stanu betonu, dostępu do inspekcji i raportu z oceny produktu.
Tabele udźwigu kotew mogą wyglądać na dokładne, ale o tym, czy tabela ma zastosowanie, decydują zmienne miejsca pracy. Widoczna jest głębokość osadzenia i odległość od krawędzi; czyszczenie otworów, wilgotność betonu i dyscyplina dokręcania momentu obrotowego nie są takie same. Poniższy wykres słupkowy stanowi ilustracyjny wskaźnik czułości dla typowych trybów awarii, a nie wynik testu.
W praktyce o osadzeniu i odległości od krawędzi decyduje się na etapie projektowania. Czyszczenie otworów i dokręcanie są decyzjami terenowymi. Dlatego też kotwa sprawna technicznie może nie przejść przeglądu: projekt zakładał wyczyszczony otwór i skalibrowany klucz dynamometryczny, ale załoga raz użyła szczotki i odgadła moment dokręcania.
Popyt nie jest równomiernie rozłożony na typy kotwic. Poniższy zestaw odzwierciedla typowe kategorie projektów, które decydują o wyborze kotew do betonu; to nie jest badanie rynku.
Powtarzalna sekwencja zapobiega większości problemów z kotwiczeniem. Daje to również zaopatrzeniu jasną podstawę do porównywania ofert, ponieważ dwóch dostawców może oferować tę samą średnicę przy bardzo różnych poziomach wydajności.
W przypadku połączeń stal-beton, które wykorzystują śruby o dużej wytrzymałości, przejrzyj Wymagania dotyczące montażu i testowania śrub o wysokiej wytrzymałości przed zatwierdzeniem instrukcji metody.
ASTM F1852 A325 Ciężka śruba odkręcana sześciokątna Zapoznaj się z tą śrubą konstrukcyjną kontrolującą naprężenie do zespołów stalowych, ze ściętym czopem w celu wizualnego potwierdzenia napięcia wstępnego i prostą konstrukcją ze stali węglowej. Zobacz produkt → W przypadku zespołów ze stali konstrukcyjnej często określa się śruby skręcane i ciężkie nakrętki sześciokątne jako system. Mieszanie komponentów z różnych partii bez sprawdzenia kompatybilności może powodować problemy z momentem obrotowym i pasowaniem gwintu, które ujawniają się dopiero podczas montażu.
Kotwy betonowe nie są bezobsługowe. Odsłonięte śruby kotwowe w konstrukcjach parkingowych, obiektach morskich i zakładach spożywczych wymagają okresowej kontroli pod kątem korozji, poluzowanych nakrętek i popękanego betonu wokół kotwy. Śruba, która została ocynkowana podczas montażu, może nadal korodować na uszkodzonym gwincie lub w miejscu styku z innym metalem.

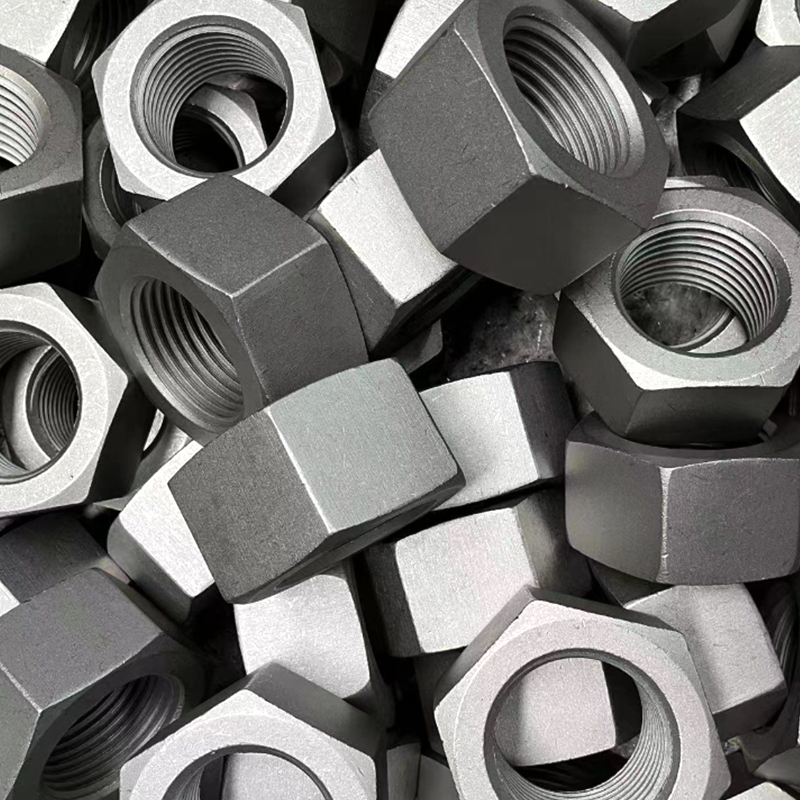

ASTM A194 B7 Czarne, ciężkie nakrętki sześciokątne Weź pod uwagę te ciężkie nakrętki sześciokątne do łączenia ze śrubami ze stali stopowej B7 w wysokotemperaturowych, wysokociśnieniowych połączeniach kołnierzowych i zbiornikach ciśnieniowych, z możliwością dostosowania OEM/ODM. Zobacz produkt → W przypadku niestandardowych zespołów kotew, Programy kotew i kołków OEM/ODM może dopasować klasę śrub, długość gwintu, powłokę i dopasowanie nakrętki przed wysyłką pierwszej kotwy. Taka koordynacja na poziomie front-end jest zwykle tańsza niż rozwiązywanie problemów z dopasowaniem gwintu lub powłoki na miejscu.
