Wkręty z łbem kulistym do drewna: projekt, typy wkrętów i przewodnik po zaopatrzeniu

Co wyróżnia śrubę z łbem guzikowym

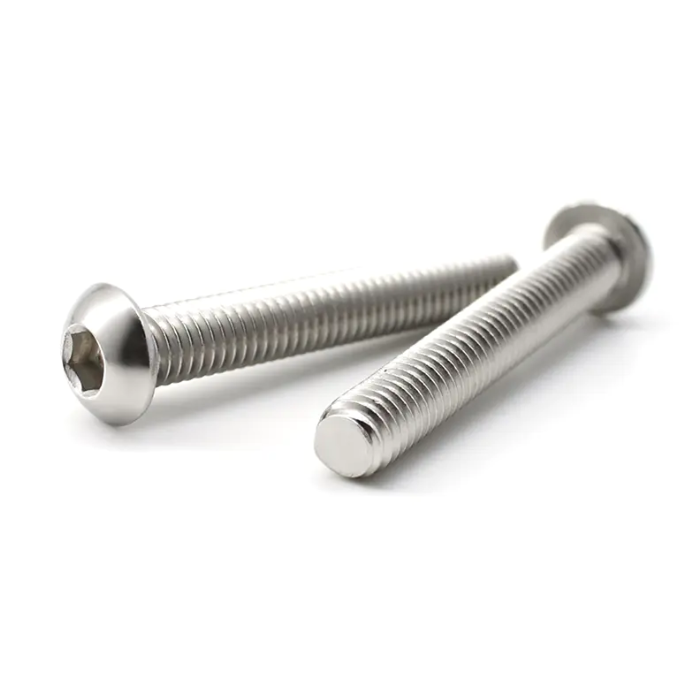

A śruba z łbem guzikowym jest niski i zaokrąglony, a jego wypukły profil wznosi się zaledwie kilka milimetrów nad powierzchnię. Ten kształt nie jest wypełniaczem dekoracyjnym — z tego powodu stolarze sięgają po ten typ łba nad łbem płaskim lub okrągłym, gdy łącznik pozostaje widoczny po montażu.

Porównaj to ze śrubą z łbem płaskim, która wymaga wpuszczonego otworu prowadzącego, aby była równo osadzona, lub łbem stożkowym, który jest umieszczony wyżej i bardziej kwadratowo. Główka guzikowa robi różnicę: jest wystarczająco dumna, aby mocno chwycić wkrętak, ale jednocześnie na tyle zaokrąglona, ​​że ​​materiał, dłonie lub ubranie nie zaczepią się o nią. Na przykład w przypadku śruby nr 8 (4 mm) średnica łba wynosi zwykle około 8 mm, a wysokość łba wynosi około 2,8 mm — jest to wystarczająco mała, aby nie rzucać się w oczy na krawędziach mebli, prowadnicach szuflad lub odsłoniętych elementach stolarskich.

Gwint pod spodem jest również specjalnie zaprojektowany. Wkręty do drewna mają grubszy skok i ostrzejszy kąt gwintu niż wkręty maszynowe, co pozwala łącznikowi wyciąć własną ścieżkę w materiale włóknistym zamiast polegać na wstępnie nagwintowanym otworze.

Typy napędów: opcje szczelinowe, Pozi i Torx

Kształt główki przyciąga uwagę, ale rodzaj napędu decyduje o tym, jak dobrze śruba zostanie faktycznie zainstalowana. W katalogach wkrętów do drewna z łbem guzikowym dominują trzy opcje.

• Gniazdo z rowkiem — tradycyjna konstrukcja z jednym rowkiem, powszechna w reprodukcji mebli z epoki i okucia dekoracyjnego, gdzie wygląd płaskiego śrubokręta jest częścią estetyki
• Napęd Pozi — wgłębienie w kształcie krzyża z dodatkowymi kołnierzami, zapewniające większe przenoszenie momentu obrotowego niż standardowy napęd Phillips przed wysunięciem wiertła
• Napęd Torx (gwiazdkowy) — sześciopunktowe wgłębienie, które niemal w całości chwyta bit za powierzchnię styku, dlatego dominuje na liniach produkcyjnych

Do pracy ręcznej lub przy niewielkich nakładach odpowiednie są śruby z rowkiem lub Pozi. W przypadku montażu z napędem o dowolnej rzeczywistej objętości głowice guzikowe Torx redukują braki głowic i poślizg przetwornika na tyle, aby mieć znaczenie — mniej odrzuconych części, mniej przeróbek na hali produkcyjnej.

Materiały i odporność na korozję

Dwa gatunki stali nierdzewnej nadają się do prawie wszystkich zastosowań w drewnie: A2 (odpowiednik 304) i A4 (odpowiednik 316). A2 bez problemu radzi sobie z meblami wewnętrznymi, szafkami i ogólną stolarką wewnętrzną. Jest odporny na codzienną wilgoć i nie plami otaczającego drewna.

A4/316 zarabia wyższą cenę na pokładach morskich, meblach ogrodowych i wszystkim, co jest narażone na działanie słonego powietrza lub wilgoci przybrzeżnej. Dodatek molibdenu do stali nierdzewnej 316 jest odporny na korozję wżerową, która ostatecznie powoduje degradację stali 304 w środowiskach bogatych w chlorki. Kupujący zaopatrujący się w budynkach przybrzeżnych lub na rynkach eksportowych o wilgotnym klimacie powinni od samego początku wybrać A4 — zmiana gatunku w połowie projektu po widocznej rdzy oznacza wymianę okuć i często ponowne wykończenie drewna wokół nich.

Zakończ też sprawy. Naturalne wykończenie ze stali nierdzewnej jest standardem, ale na życzenie dostępne są powłoki z czarnego tlenku lub chemicznej czerni w przypadku projektów, w których ciemny, nieoślepiający element złączny pasuje do otaczającego sprzętu.

Normy wymiarowe: metryczne DIN vs imperialne ASME

Wymiary wkrętów do drewna odpowiadają jednej z dwóch standardowych rodzin, a pomieszanie ich powoduje poważne problemy z dopasowaniem na miejscu pracy.

Metryczne wkręty do drewna z łbem kulistym są zazwyczaj zgodne z normą DIN 96 (z rowkiem) lub DIN 7996Z (Pozi/z wgłębieniem krzyżowym), o średnicach w przybliżeniu od 2,5 mm do 6 mm i długościach od 10 mm do 120 mm. Dominują one w europejskich i azjatyckich łańcuchach dostaw, a większość sprzętu wycinanego CNC z tych regionów ma bezpośrednio odniesienia do wymiarów DIN.

Zamiast tego imperialne wkręty do drewna są zgodne ze standardem wymiarowym ASME dotyczącym wkrętów do drewna z łbem rowkowym i wpuszczanym, który określa geometrię łba, długość gwintu i rozmiar sprawdzianu na rynek amerykański. Śruba nr 8 zgodnie z tą normą nie jest automatycznie wymienna z metryczną M4 — skok gwintu, średnica główna i profil łba różnią się nieznacznie, mimo że w arkuszu specyfikacji te dwa rozmiary wyglądają podobnie.

W przypadku nabywców zaopatrujących się na arenie międzynarodowej warto przed sfinalizowaniem zamówienia sprawdzić, według jakiego standardu dostawca podaje ofertę — niedopasowanie jest w tym przypadku jedną z najczęstszych przyczyn opóźnień na linii montażowej.

Gdzie używane są wkręty do drewna z łbem guzikowym

Niski, zaokrąglony profil sprawia, że śruby z łbem kulistym naturalnie pasują wszędzie tam, gdzie element złączny pozostaje widoczny po ostatecznym montażu. Producenci mebli używają ich na odsłoniętych złączach ram, prowadnicach szuflad i wspornikach półek, gdzie wpuszczany płaski łeb wyglądałby nie na miejscu. Producenci szaf i systemów szaf preferują je jako regulowane okucia do półek, ponieważ kopułowa główka nie zaczepia przechowywanych przedmiotów.

Zastosowania zewnętrzne opierają się na tym samym kształcie główki, ale przechodzą na stal nierdzewną A4: wypełnienie relingów tarasowych, listwy pergoli i wykończenia zewnętrzne korzystają z łącznika, który jest odporny na korozję, a jednocześnie pozostaje wystarczająco równo, aby nie zaczepiać o bose stopy lub ubranie. Główki guzików z napędem Torx często pojawiają się również w meblach składanych w płaskich opakowaniach i składanych, gdzie zautomatyzowany montaż wymaga niezawodnego napędu odpornego na wykręcanie.

Wybór odpowiedniego dostawcy dla zamówień masowych

Oferty detaliczne działają na kilka śrubek. Serie produkcyjne wymagają innej dyskusji — takiej, która dotyczy spójności tolerancji, minimalnych wielkości zamówienia i tego, czy dostawca jest w stanie zachować specyfikację dla partii liczącej 500 000 sztuk w taki sam sposób, w jaki robi to w przypadku próbki liczącej 50 sztuk.

Kilka pytań odróżnia niezawodnego dostawcę masowego od takiego, który później będzie sprawiał ból głowy:

1. Czy mogą dostarczyć certyfikaty testów młyna lub certyfikat zgodności dla zamówionego gatunku stali nierdzewnej
2. Czy obsługują niestandardowe średnice łbów, długości gwintów lub typy napędów poza standardowymi rozmiarami katalogowymi
3. Jaki jest realistyczny czas realizacji pierwszej serii produkcyjnej w porównaniu z ponownym zamówieniem?
4. Czy sprawdzają zarówno odniesienia do DIN, jak i ASME, czy tylko do jednej rodziny standardów?

Fabryka, która bezpośrednio produkuje wkręty do drewna z łbem guzikowym — zamiast odsprzedawać je z katalogu dystrybutora — zazwyczaj może wyginać się w niestandardowych długościach, powłokach i opakowaniach w sposób, w jaki nie są w stanie tego zrobić inni dostawcy. Jest to luka, którą warto sprawdzić przed złożeniem zamówienia, zwłaszcza w przypadku projektów, w których niedopasowanie pojedynczych wymiarów oznacza zmianę oprzyrządowania całej linii montażowej.
