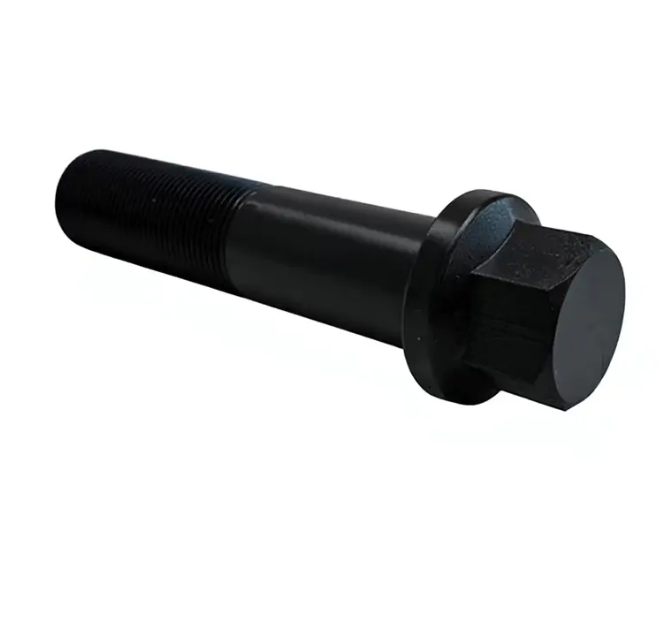

Śruby głowicy cylindrów: siła mocowania, moment obrotowy i analiza uszkodzeń

Podstawową funkcją śruby głowicy cylindrów nie jest jedynie mocowanie głowicy do bloku. Ma on na celu utrzymanie precyzyjnej, jednolitej siły docisku na całej powierzchni uszczelniającej uszczelki głowicy w warunkach ekstremalnych cykli termicznych, skoków ciśnienia w cylindrze i różnic rozszerzalności materiału. Po prawidłowym dokręceniu śruba rozciąga się elastycznie do stanu inżynieryjnego napięcia, zachowując się jak a sprężyna o wysokiej wytrzymałości, która wytrzymuje siłę zacisku od 8 000 do 12 000 funtów na łącznik . Ta zmagazynowana energia ściska uszczelkę głowicy w stopniu wystarczającym, aby uszczelnić ciśnienie spalania, które w silniku z wymuszonym dopływem może przekroczyć 1500 psi, jednocześnie uszczelniając wysokociśnieniowe kanały olejowe i kanały chłodziwa biegnące między głowicą a blokiem. Śruba, która ustąpiła, uległa zmęczeniu lub została zamontowana z niewystarczającym napięciem wstępnym, nie może utrzymać tego uszczelnienia, gdy głowica cylindrów i blok rozszerzają się z różną szybkością podczas nagrzewania. Zrozumienie, że śruba z łbem walcowym jest dynamicznym, sprężynowym urządzeniem zaciskającym, a nie statycznym kołkiem gwintowanym, jest podstawą każdej prawidłowej procedury instalacyjnej i diagnostycznej.

Moment obrotowy do plastyczności a standardowe elementy złączne: podstawowe rozróżnienie

Śruby głowicy cylindrów dzielą się na dwie wzajemnie wykluczające się kategorie, a traktowanie jednej z nich powoduje natychmiastową awarię silnika. Standardowe śruby są dokręcane momentem w zakresie ich elastyczności, co oznacza, że ​​po poluzowaniu wracają do swojej pierwotnej długości i w wielu przypadkach mogą być ponownie użyte, jeśli spełniają kryteria kontroli wymiarowej. Śruby momentem obrotowym są dokręcone poza granicę sprężystości do strefy odkształcenia plastycznego , gdzie materiał trwale się rozciąga i nie wraca do swojej pierwotnej długości. Metoda TTY zapewnia bardziej stałą siłę zaciskania, ponieważ krzywa obciążenia śruby spłaszcza się w obszarze plastycznym – niewielkie zmiany kąta obrotu powodują minimalne zmiany obciążenia zacisku, dzięki czemu proces jest bardziej powtarzalny na linii montażowej. Nieodwracalnym kompromisem jest to, że śruba TTY została rozciągnięta powyżej granicy plastyczności nie wolno nigdy używać ponownie . Druga sekwencja momentu obrotowego na ugiętej śrubie spowoduje dalsze odkształcenie plastyczne, aż do momentu, w którym nastąpi przewężenie, często pękając podczas końcowego momentu obrotowego lub, co gorsza, kilka dni po powrocie silnika do pracy.

Identyfikacja śrub TTY według specyfikacji

Instrukcja serwisowa producenta zapewnia ostateczną klasyfikację, ale wskaźniki fizyczne obejmują specyfikację momentu obrotowego, która podaje początkową wartość momentu obrotowego, po której następuje końcowy krok oparty na kącie, taki jak 90 stopni lub 180 stopni . Ta specyfikacja kąta, a nie końcowa liczba momentu obrotowego, jest cechą charakterystyczną procedury TTY, ponieważ śruba jest obracana o zmierzony obrót w jej obszar plastyczny. Standardowe śruby wielokrotnego użytku są określane z końcową wartością momentu obrotowego w niutonometrach lub stopofuntach, bez stopnia kąta lub ze stopniem kąta, który pozostaje w zakresie sprężystości i jest wyraźnie określony jako nadający się do ponownego użycia w literaturze serwisowej.

Sekwencja momentu obrotowego i geometria równomiernego mocowania

Kolejność dokręcania określona dla każdej głowicy cylindrów nie jest sugestią — jest to mapa rozkładu naprężeń. Głowice cylindrów nie są nieskończenie sztywne; uginają się o mikrocale pod naprężeniem śruby. Jeśli śruby zostaną dokręcone od jednego końca do drugiego, łeb odkształca się, tworząc lekki klin, skupiając siłę zaciskania w ostatnio dokręconym narożniku i pozostawiając koniec początkowy niedociśnięty. The wzór spiralny zaczynający się od środka i rozwijający się na zewnątrz stopniowo zwiększając moment obrotowy stopniowo pociąga głowicę w dół, umożliwiając równomierne ściśnięcie uszczelki i osadzenie głowicy równolegle do pokładu bloku. Typowa procedura obejmuje od trzech do pięciu przejść z progresywnym momentem obrotowym: początkowe przejście z niskim momentem obrotowym w celu osadzenia wszystkich elementów złącznych, przejścia pośrednie przy rosnących wartościach momentu obrotowego i końcowe przesunięcie pod kątem dla elementów złącznych TTY. Pominięcie etapów lub etapów konsolidacji powoduje nierównomierne ściskanie uszczelki podczas krytycznej początkowej fazy zgniatania, a wynikająca z tego niespójność uszczelnienia może nie ujawnić się, dopóki silnik nie osiągnie temperatury roboczej i nierównomiernie obciążony pierścień ogniowy ustąpi.

Stan gwintu i oszustwo związane z kluczem dynamometrycznym

Klucz dynamometryczny mierzy tarcie, a nie siłę zacisku. Z momentu obrotowego przyłożonego do śruby głowicy, około 50% pokonuje tarcie pod łbem śruby, 40% pokonuje tarcie gwintu, a tylko 10% do 15% faktycznie wytwarza napięcie wstępne zaciskania . Jeśli gwinty w bloku są skorodowane, zabrudzone lub uszkodzone, klucz dynamometryczny kliknie przy określonej wartości, podczas gdy rzeczywiste rozciągnięcie śruby – a tym samym siła docisku – znacznie spadnie. Śruba dokręcona zgodnie ze specyfikacją w przypadku zanieczyszczonych gwintów może zapewnić mniej niż połowę projektowanej siły zaciskania, podczas gdy ten sam moment obrotowy w przypadku gwintów nasmarowanych niezatwierdzonym środkiem może spowodować nadmierne rozciągnięcie śruby powyżej granicy plastyczności. Właśnie dlatego każda specyfikacja producenta zawiera wymagania dotyczące stanu gwintu: oczyścić, w razie potrzeby dokręcić gwint kranikiem i używać wyłącznie określonego środka smarnego — niezależnie od tego, czy jest to czysty olej silnikowy, specjalny smar montażowy, czy suche gwinty. Rodzaj smaru zmienia współczynnik tarcia, a specyfikacja momentu obrotowego została opracowana dla tego konkretnego współczynnika. Zastąpienie smaru montażowego z dwusiarczkiem molibdenu w gwintach określonych dla oleju silnikowego może zmniejszyć tarcie tak drastycznie, że śruba ugina się przed osiągnięciem docelowego momentu obrotowego.

Typowe tryby awarii i ich pierwotne przyczyny

Awarie śrub głowicy cylindrów rzadko są spontaniczne — mają przewidywalny charakter i mają możliwe do zidentyfikowania przyczyny. Zrozumienie tych wzorców pozwala technikowi zdiagnozować awarię, zamiast po prostu wymieniać śrubę i mieć nadzieję, że problem się nie powtórzy.

Złamanie przewężenia pod łbem śruby

Śruba, która zatrzaskuje się na połączeniu trzpienia i kołnierza łba, została dokręcona z nadmiernym momentem, albo w wyniku ponownego użycia śruby TTY, zastosowania nieprawidłowej specyfikacji momentu obrotowego, albo niedopasowania smarowania gwintu. Powierzchnia pęknięcia zazwyczaj wykazuje a klasyczne uszkodzenie plastyczne typu miseczkowo-stożkowego z redukcją przewężenia widoczną na średnicy trzpienia. Naprawa ma charakter proceduralny: nowe śruby, zweryfikowana specyfikacja momentu obrotowego i prawidłowe przygotowanie gwintu.

Awaria zmęczeniowa w połowie trzonka

Śruba, która pęka w części gwintowanej lub w połowie trzpienia, mając płaską powierzchnię pęknięcia oznaczoną plażą, uległa uszkodzeniu na skutek zmęczenia cyklicznego. Oznacza to, że śruba nie osiągnęła wystarczającego napięcia wstępnego, aby utrzymać złącze zamknięte pod ciśnieniem cylindra. Każdy cykl spalania odsuwał głowicę nieco od bloku, cyklicznie obciążając śrubę, aż pękła. Podstawową przyczyną jest chroniczny zbyt niski moment obrotowy, często spowodowany brudnymi gwintami, uszkodzonym kluczem dynamometrycznym lub ponownym użyciem rozciągniętej śruby TTY .

Kruchość wodorowa

Elementy złączne o dużej wytrzymałości, o twardości powyżej około 36 HRC, są podatne na kruchość wodorową, podczas której wodór atomowy dyfunduje do struktury ziaren stali i powoduje kruche pękanie międzykrystaliczne. Często zdarza się awaria kilka godzin lub dni po montażu, gdy śruba jest w spoczynku . Źródłem jest zwykle narażenie na działanie kwaśnych substancji chemicznych podczas produkcji lub czyszczenia lub korozyjne produkty uboczne spalania w przypadku pęknięcia uszczelki głowicy. W powiększeniu powierzchnia pęknięcia wydaje się ziarnista i międzykrystaliczna, bez odkształcenia plastycznego spowodowanego uszkodzeniem przeciążeniowym.

Przygotowanie odwiertu i ryzyko ukrytego zatykania cieczy

Otwory na śruby głowicy w bloku są ślepymi otworami, w których może uwięzić olej, płyn chłodzący lub rozpuszczalnik czyszczący. Kiedy śruba jest wkręcana w wypełniony płynem ślepy otwór, płyn zostaje uwięziony pod śrubą i nie może się ściskać. W miarę przesuwania się śruby w uwięzionej objętości narasta ciśnienie hydrauliczne. To ciśnienie może wywrzeć wystarczającą siłę pęknąć blok żeliwny lub aluminiowy u podstawy otworu , katastrofalną i często nienaprawialną awarię. Zapobieganie jest absolutne: każdy ślepy otwór na śrubę należy dokładnie oczyścić sprężonym powietrzem i odpowiednim rozpuszczalnikiem, a następnie przed montażem śruby sprawdzić za pomocą boroskopu lub sondy. Przeszukiwanie gwintu za pomocą kurka dolnego, a następnie płukanie rozpuszczalnikiem i suszenie na powietrzu to procedura minimalna. Nawet kilka kropli pozostałego oleju może spowodować pęknięcie bloku, gdy śruba zostanie dokręcona z końcowym momentem obrotowym. Ten krok nie jest opcjonalny i jest jedną z najczęstszych przyczyn uszkodzenia bloku podczas wymiany uszczelki głowicy.

Wybór materiału i problem szybkości rozszerzania

Nowoczesne silniki łączą aluminiowe głowice cylindrów z żeliwnymi lub aluminiowymi blokami, tworząc niedopasowanie materiałowe, które muszą kompensować śruby głowicy cylindrów. Aluminium rozszerza się mniej więcej dwukrotnie większa niż w przypadku żeliwa — około 23 x 10⁻⁶ na stopień Celsjusza w porównaniu z 11 x 10⁻⁶ . Gdy aluminiowa głowica na bloku żelaznym nagrzewa się od temperatury otoczenia do temperatury roboczej, głowica rośnie bardziej niż blok, zwiększając obciążenie zaciskowe śrub. Śruby muszą być zaprojektowane z wystarczającym zakresem rozciągnięcia sprężystego, aby pochłonąć to zróżnicowane rozszerzanie bez uginania się. W silnikach z aluminiowymi blokami i aluminiowymi głowicami współczynniki rozszerzalności są takie same, ale niższy moduł aluminium oznacza, że ​​gwintowane otwory są bardziej podatne na zacieranie i wyciąganie gwintu. Wiele silników z blokami aluminiowymi określa moment obrotowy dla śrub plastycznych szczególnie dlatego, że stałe obciążenie zacisku instalacji TTY zapewnia margines bezpieczeństwa w porównaniu z niższą wytrzymałością gwintu aluminiowego materiału macierzystego.

Nieoryginalne kołki główki i ulepszenie siły mocowania

W zastosowaniach wymagających wysokich wydajności, gdzie ciśnienie w cylindrach przekracza pierwotną obwiednię projektową, śruby dwustronne głowicy zastępują śruby głowicy jako rozwiązanie zaciskowe. Kołek jest wkręcany ręcznie w blok i zabezpieczony nakrętką na górze, eliminując połączone naprężenia skręcające i rozciągające, którym podlega śruba podczas dokręcania. Śruba musi jednocześnie skręcać się i rozciągać podczas dokręcania; kołek jest obciążony wyłącznie pod napięciem podczas dokręcania nakrętki, co zapewnia bardziej równomierne obciążenie zacisku i zmniejsza ryzyko zatarcia gwintu w bloku . Wysokowydajne kołki są produkowane z materiałów takich jak stal narzędziowa H11 lub niestandardowy chromo-molowy 8740 o wytrzymałości na rozciąganie przekraczającej 190 000 psi, znacznie przewyższającej gatunki śrub OEM. Procedura montażu śrub dwustronnych różni się od procedury montażu śrub: kołek jest instalowany przy minimalnym momencie obrotowym w czystych gwintach, często ze środkiem do zabezpieczania gwintów po stronie bloku, a nakrętkę dokręca się smarem montażowym zalecanym przez producenta na gwinty i kołnierz nakrętki. Specyfikacja momentu obrotowego dla zespołu kołka i nakrętki różni się od specyfikacji śruby i należy ją wziąć z danych producenta kołka, a nie z instrukcji OEM.

Ocena możliwości ponownego użycia śrub innych niż TTY

Jeżeli producent dopuszcza ponowne użycie standardowych śrub głowicy cylindrów, przed ponownym użyciem śrub muszą one przejść kontrolę wymiarową. Krytyczne pomiary to długość całkowita w porównaniu ze specyfikacją, średnica trzpienia w wielu punktach na odcinku niegwintowanym oraz stan gwintu w powiększeniu . Śruba, która została trwale rozciągnięta, będzie dłuższa niż podano w specyfikacji, a jej średnica trzpienia zostanie zmniejszona w rozciągniętym obszarze. Każde przewężenie, niezależnie od tego, jak subtelne, dyskwalifikuje śrubę. Gwinty należy sprawdzić pod kątem zatarcia, wżerów korozyjnych i deformacji grzbietu. Śruba z uszkodzonym gwintem będzie powodować niedokładne odczyty momentu obrotowego i nierówne obciążenie zacisku. Jeśli jakakolwiek śruba w zestawie nie przejdzie kontroli, należy wymienić cały zestaw — mieszanie nowych i używanych śrub na tej samej głowicy cylindrów powoduje nierówny rozkład siły docisku, co pogarsza szczelność uszczelki głowicy.

• Zmierz długość całkowitą zgodnie ze specyfikacją fabryczną; jakiekolwiek trwałe wydłużenie dyskwalifikuje śrubę.
• Zmierz średnicę trzpienia w części niegwintowanej; jakiekolwiek zmniejszenie wskazuje na odkształcenie plastyczne.
• Sprawdź gwinty pod powiększeniem pod kątem zatarcia, wżerów lub spłaszczenia grzbietu.
• Jeśli jakakolwiek pojedyncza śruba nie przejdzie kontroli, należy wymienić cały zestaw.

Konieczność instalacji zimnego silnika

Śruby głowicy cylindrów należy montować na całkowicie zimnym silniku. Specyfikacje momentu obrotowego i pomiary kąta w instrukcji serwisowej są skalibrowane dla temperatura otoczenia, zazwyczaj od 20°C do 25°C (68°F do 77°F) . Silnik, który jest nawet ciepły w dotyku, rozszerzył się, a rozszerzalność cieplna zmienia warunki tarcia i zależności wymiarowe zakładane w specyfikacji. Śruba dokręcona na ciepłym silniku będzie dokręcona za słabo, gdy silnik powróci do temperatury otoczenia. Wynikający z tego niedobór obciążenia zacisku może nie powodować natychmiastowej awarii, ale zmniejsza ryzyko wydmuchu uszczelki głowicy, szczególnie w warunkach dużego obciążenia. Silnik powinien odczekać noc lub co najmniej kilka godzin, aż wszystkie elementy osiągną stabilną temperaturę pokojową, zanim zostanie wykonana końcowa sekwencja momentu obrotowego.
