Śruba z łbem sześciokątnym: standardy, materiały, gatunki i zastosowania przemysłowe

Podnieś śrubę z łbem sześciokątnym, a trzymasz w ręku najczęściej stosowany przemysłowy element złączny na świecie. Stalowe ramy, bloki silnika, kadłuby statków, pokłady mostów — wszędzie pojawia się ten sam sześcioboczny profil, dokręcany narzędziami tej samej klasy, któremu powierzono obciążenia, które mogłyby zniszczyć mniejsze połączenia. Ta wszechobecność nie jest przypadkowa. Jest to wynik geometrii, która łączy w sobie prawdziwe zalety mechaniczne w kompaktowej, ustandaryzowanej formie. Jednak wszechobecność powoduje również samozadowolenie: inżynierowie i nabywcy, którzy traktują wszystkie śruby z łbem sześciokątnym jako wymienne, rutynowo kończą na łącznikach niewłaściwej jakości w kluczowych połączeniach, awariach korozyjnych w zespołach zewnętrznych i niedopasowaniu wymiarowym, które spowalniają montaż. W tym przewodniku omówiono pięć wymiarów, które faktycznie określają skuteczność śruby z łbem sześciokątnym — standardowy system, materiał, gatunek, obróbka powierzchni i dopasowanie do zastosowania — dzięki czemu można wybierać z pewnością, a nie z przyzwyczajeniem.

Co odróżnia śrubę z łbem sześciokątnym od innych elementów złącznych

Sześciokątna główka zapewnia sześć płaskich powierzchni nośnych dla klucza lub nasadki. Ta geometria umożliwia zastosowanie wysokiego momentu obrotowego bez ześlizgiwania się narzędzia, a dzieje się tak przy użyciu narzędzi, które posiada już każdy warsztat, załoga terenowa i linia montażowa. Klucz imbusowy wymaga wpuszczanego gniazda; bit Torx wymaga pasującego profilu gwiazdy. Łeb sześciokątny współpracuje z kluczami płaskimi, kluczami oczkowymi, nasadkami z grzechotką i sterownikami udarowymi — asortyment narzędzi jest w zasadzie uniwersalny.

Warto zachować rozróżnienie pomiędzy a śruba sześciokątna i a śruba sześciokątna . Obydwa mają sześcioboczny łeb i trzpień z gwintem zewnętrznym, ale śruby z łbem sześciokątnym są produkowane z zachowaniem węższych tolerancji wymiarowych i zawierają powierzchnię podkładki pod łbem. W praktyce śruby sześciokątne są dominującym wyborem w przypadku zespołów konstrukcyjnych i konstrukcyjnych, w których nakrętka zapewnia pasujący gwint; Śruby z łbem sześciokątnym są preferowane w zastosowaniach w maszynach precyzyjnych, gdzie łącznik jest wkręcany bezpośrednio w gwintowany otwór. Kiedy w karcie specyfikacji jest napisane „śruba z łbem sześciokątnym”, prawie zawsze odnosi się to do szerszej kategorii, ale potwierdzenie klasy tolerancji przed złożeniem zamówienia zapobiega problemom z dopasowaniem na dalszym etapie.

Jeszcze jedno rozróżnienie: zewnętrzne śruby sześciokątne do zastosowań przemysłowych są napędzane od zewnętrznej strony łba, w przeciwieństwie do śrub z łbem gniazdowym, w których napęd jest wewnętrzny. Ma to znaczenie w każdym montażu, w którym przestrzeń dostępu jest ograniczona, ale możliwe jest użycie narzędzia z boku – najlepszymi przykładami są konstrukcje stalowe i ramy pomocnicze pojazdów.

Systemy standardowe: porównanie DIN, ISO i ASME

Trzy standardowe rodziny regulują zdecydowaną większość śrub z łbem sześciokątnym w globalnych łańcuchach dostaw. Wybór między nimi nie jest decyzją estetyczną — wpływa na rozmiar klucza, skok gwintu, klasę tolerancji i zamienność transgraniczną.

Systemy DIN i ISO w znacznym stopniu pokrywają się pod względem geometrii, ale nie są identyczne. Praktyczny przykład: śruba M10 zgodnie z normą DIN 933 jest zaprojektowana dla klucza 17 mm, podczas gdy ten sam rozmiar nominalny zgodnie z normą ISO 4017 wymaga klucza 16 mm. Ta milimetrowa różnica nie ma znaczenia w warsztacie wyposażonym w pełny zestaw kluczy — może jednak powodować opóźnienia w montażu w dużym miejscu pracy, gdzie zapas narzędzi jest ustandaryzowany. W przypadku zamówień międzynarodowych specyfikacja zgodnie z normą ISO jest bezpieczniejszym rozwiązaniem domyślnym, ponieważ wyraźnie sygnalizuje dostawcom w dowolnym kraju oczekiwania dotyczące interoperacyjności.

System ASME wykorzystuje calowe średnice nominalne i profile gwintów Unified National Coarse (UNC) lub Fine (UNF). W budownictwie północnoamerykańskim, a zwłaszcza przy skręcaniu kołnierzy w przemyśle naftowym i gazowym – gdzie gatunki materiałów ASTM krzyżują się ze standardami wymiarowymi ASME – system ten pozostaje domyślny. Kupujący zaopatrujący się w Chinach na potrzeby projektów w Ameryce Północnej powinni wyraźnie powoływać się na ASME B18.2.1 w zamówieniach, ponieważ chińscy producenci domyślnie stosują układ metryczny DIN/ISO, chyba że zalecono inaczej.

Wybór gatunku materiału i wytrzymałości

Materiał i klasa to oddzielne decyzje, które się wzajemnie łączą. Materiał określa podstawową odporność na korozję i skład pierwiastkowy; gatunek (i związana z nim obróbka cieplna) określa pułap właściwości mechanicznych. Wybór niewłaściwej kombinacji w którąkolwiek stronę — zawyżona specyfikacja zwiększa niepotrzebne koszty, zaniżona specyfikacja stwarza ryzyko awarii — jest jednym z najczęstszych błędów zakupowych w zakresie mocowania przemysłowego.

Stal węglowa klasy 8.8 obejmuje większość zastosowań przemysłowych. Oferuje wytrzymałość na rozciąganie 800 MPa przy odpowiedniej ciągliwości, jest łatwo dostępny na całym świecie i ma przewidywalny koszt. Klasa 10.9 pojawia się tam, gdzie wymagane jest większe napięcie wstępne w złączu kompaktowym — typowymi przykładami są elementy zawieszenia samochodowego i osłony skrzyni biegów. Klasa 12.9 jest zarezerwowana dla naprawdę krytycznych zastosowań wymagających dużego obciążenia; jego niższa plastyczność w stosunku do 8,8 oznacza, że ​​jest bardziej wrażliwy na nieprawidłowy moment montażowy, dlatego wymaga bardziej rygorystycznej kontroli montażu.

Gatunki stali nierdzewnej zamieniają wytrzymałość na rozciąganie na rzecz odporności na korozję. Nakrętki A4-80 (ze stali nierdzewnej 316) przy ciśnieniu 800 MPa — co odpowiada stali węglowej 8.8 — ale zachowują tę wydajność przez czas nieokreślony w środowiskach bogatych w chlorki, gdzie ocynkowana śruba ze stali węglowej korodowałaby przez powłokę w ciągu kilku miesięcy. W budownictwie morskim i przybrzeżnym długoterminowa kalkulacja kosztów prawie zawsze faworyzuje stal nierdzewną zamiast powtarzalnej wymiany elementów złącznych ze stali węglowej.

Opcje obróbki powierzchni i kiedy z nich korzystać

Obróbka powierzchniowa to warstwa ochrony środowiska śruby z łbem sześciokątnym. Nawet właściwy gatunek stali ulegnie przedwczesnej korozji, jeśli ochrona powierzchni nie będzie dostosowana do środowiska pracy. Podstawowy kompromis dotyczy grubości powłoki (która wpływa na dopasowanie wymiarowe), odporności na korozję i kosztu.

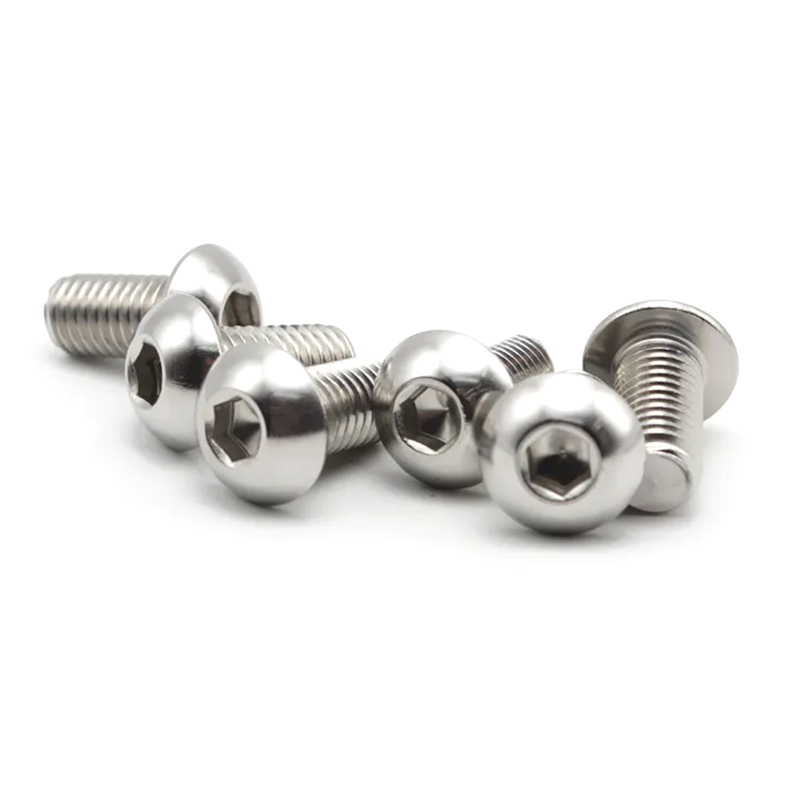

• Cynk galwaniczny (cynk jasny / BZP) — standardowy zabieg komercyjny do zastosowań w pomieszczeniach zamkniętych lub osłoniętych. Zwykle ma grubość 5–12 µm. Ekonomiczne i szeroko dostępne, ale zapewniają ograniczoną ochronę w środowisku mokrym lub na zewnątrz. Odpowiedni do śrub klasy 8.8 w krytych konstrukcjach stalowych i maszynach ogólnych.
• Cynkowanie ogniowe (HDG) — cynk nakładany metodą zanurzeniową, tworzący warstwę o grubości 45–85 µm, która metalurgicznie wiąże się ze stalą. Zapewnia trwałą ochronę na zewnątrz przez dziesięciolecia. Gruba powłoka wymaga uwzględnienia tolerancji gwintu (zazwyczaj klasy 6AZ/6H), aby zachować dopasowanie do standardowych nakrętek. Szeroko stosowany w budownictwie, infrastrukturze i sprzęcie rolniczym.

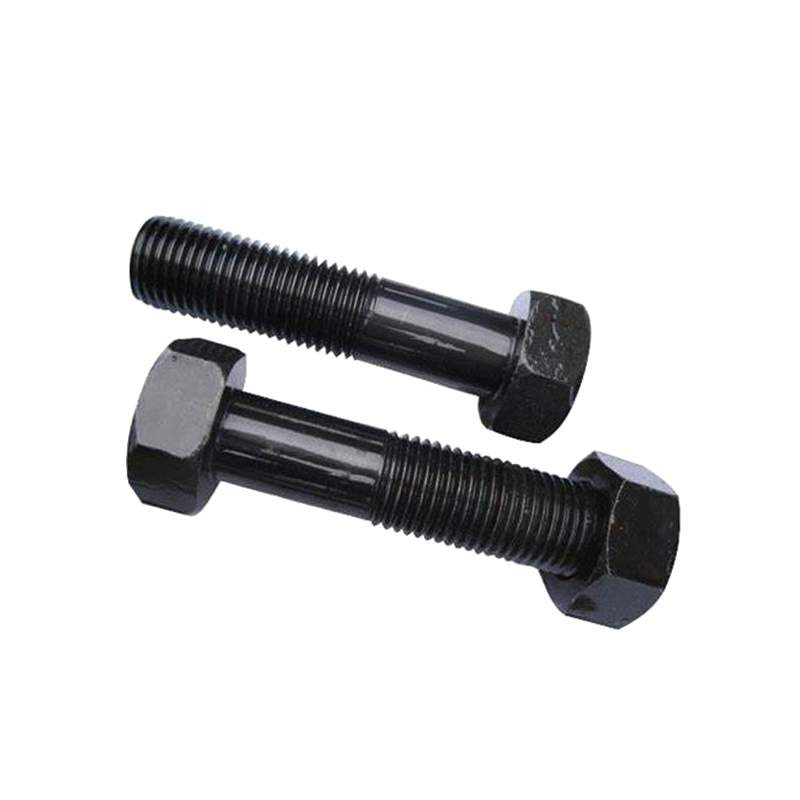

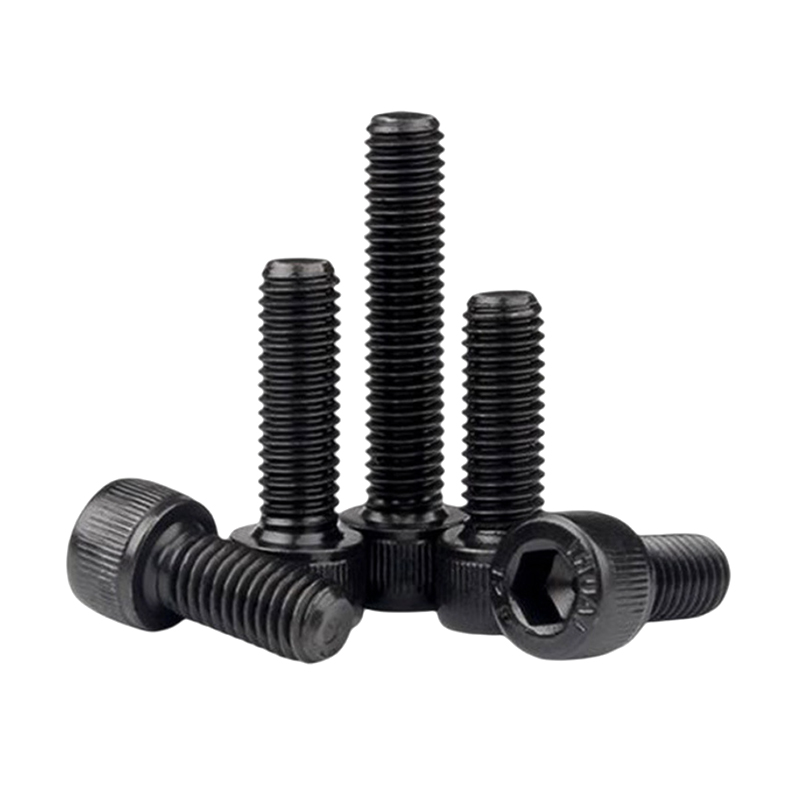

• Czarny tlenek — powłoka konwersyjna zapewniająca łagodną odporność na korozję i redukująca odbicia światła. Stosowany głównie do wnętrz i narzędzi samochodowych, gdzie estetyka ma większe znaczenie niż długoterminowa ochrona przed korozją. Zawsze nakładany z dodatkowym olejem lub woskiem.
• Dacromet / geomet — wodorozcieńczalna powłoka cynkowo-aluminiowa nakładana przy grubości 8–12 µm, zapewniająca odporność na korozję porównywalną z cynkowaniem ogniowym przy ułamku grubości. Nie wpływa na dopasowanie gwintu, co czyni go preferowaną obróbką powierzchniową śrub wysokiej jakości (10.9, 12.9), gdzie wpływ wymiarowy HDG jest niedopuszczalny. Szeroko stosowany w motoryzacji i energetyce wiatrowej.

Aby uzyskać bardziej szczegółowy podział wyboru powłoki według środowiska i podłoża, patrz rodzaje obróbki powierzchni śrub i przewodnik wyboru obejmuje każdą opcję w odniesieniu do określonych warunków pracy. Jednego połączenia, którego należy unikać: cynkowanie ogniowe śrub klasy 12.9. Proces wytrawiania przed cynkowaniem stwarza ryzyko kruchości wodorowej w stalach o wysokiej wytrzymałości – jest to kombinacja, która spowodowała udokumentowane awarie w terenie w połączeniach nośnych.

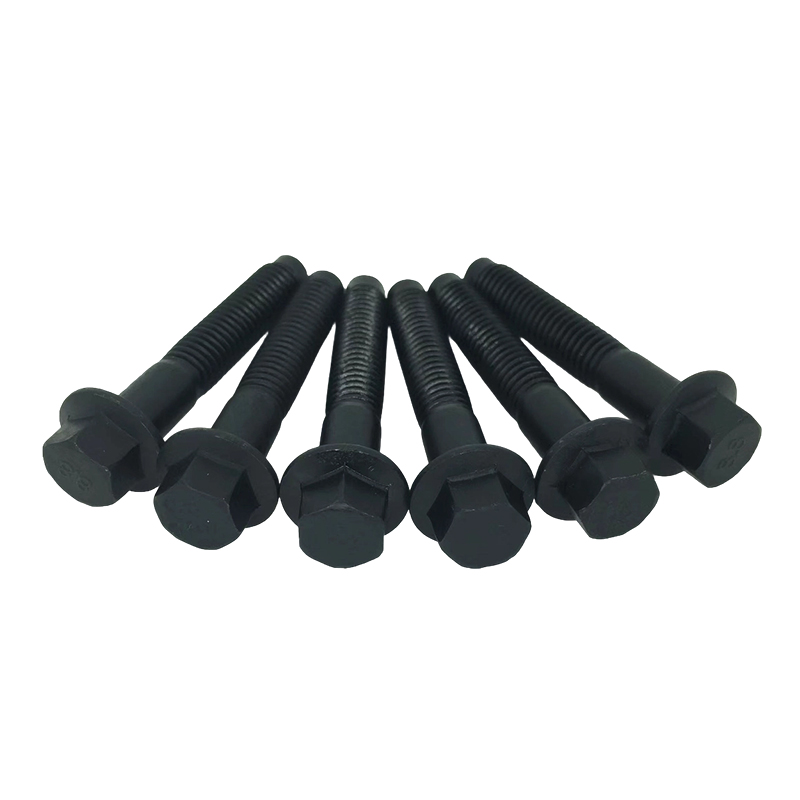

Tam, gdzie wymagana jest maksymalna odporność na wibracje i ochrona przed korozją, sześciokątne śruby kołnierzowe do środowisk o wysokich wibracjach zintegrować kołnierz rozkładający obciążenie bezpośrednio z geometrią głowicy, zmniejszając zależność od podkładek obrobionych powierzchniowo, które z czasem mogą ulegać degradacji.

Zastosowania przemysłowe: budownictwo, motoryzacja, przemysł morski i maszyny

Ta sama podstawowa geometria łącznika spełnia radykalnie różne wymagania w różnych branżach. Zrozumienie wymagań każdego sektora zapobiega błędom w specyfikacji, gdy zespół zaopatrzeniowy pozyskuje zasoby dla wielu typów projektów jednocześnie.

Budownictwo i infrastruktura cywilna zużywają największą ilość śrub z łbem sześciokątnym na świecie. Połączenia konstrukcyjne ze stali w budynkach, mostach i wieżach podlegają normie ASTM F3125 (która obejmuje dawne gatunki A325 i A490) w Ameryce Północnej lub EN 14399 w Europie. Nie są to zwykłe śruby sześciokątne — są produkowane i testowane jako elementy złączne konstrukcyjne z udokumentowanymi wymaganiami dotyczącymi obciążenia próbnego i podkładek hartowanych. Sektor budowlany wykorzystuje również duże ilości standardowych śrub sześciokątnych klasy 8.8 do połączeń wtórnych, szalunków i mocowania sprzętu, gdzie nie są wymagane specyfikacje śrub konstrukcyjnych.

Montaż samochodowy określa śruby z łbem sześciokątnym na poziomie komponentów – mocowania silnika, ramy pomocnicze zawieszenia, obudowy skrzyni biegów i wsporniki zacisków hamulcowych – wszystkie mają dokładne specyfikacje momentu obrotowego, które zakładają znany gatunek śrub i obróbkę powierzchni. Klasa 10.9 jest dominującym wyborem dla przegubów układu napędowego i podwozia. Powłoka Dacromet jest powszechnie preferowana, ponieważ zachowuje precyzję wymiarową, jest odporna na cykle termiczne w środowisku pod maską i pozwala uniknąć ryzyka kruchości wodorowej związanego z galwanizacją stali o wysokiej wytrzymałości.

Zastosowania morskie i offshore stawiają najbardziej agresywne wymagania korozyjne. Mgła solna, stała wilgotność i zanieczyszczenia biologiczne atakują stal węglową szybko. Stal nierdzewna A4-80 (gatunek 316) to standardowa specyfikacja dla odsłoniętego okucia pokładowego, kołnierzy rur i złączek kadłuba. Do zastosowań podmorskich lub wymagających kontaktu z różnymi metalami może być wymagana stal dupleksowa lub stopy egzotyczne, ale w przypadku większości prac morskich na powierzchni wody śruby z łbem sześciokątnym A4-80 z wykończeniem pasywowanym zapewniają niezbędną żywotność bez nadmiernych kosztów.

Maszyny przemysłowe obejmuje najszerszy zakres wymagań. Ogólna produkcja i ramy wyposażenia wykorzystują klasę 8.8 z powłoką cynkową. Zespoły pracujące pod dużą częstotliwością lub charakteryzujące się wysokimi wibracjami – sprężarki, wentylatory, obudowy pomp – korzystają z wariantów kołnierzowych lub par nakrętek o przeważającym momencie obrotowym, aby zapobiec samoluzowaniu. Sprzęt precyzyjny może wymagać klasy 12.9, aby osiągnąć siłę zaciskania potrzebną w złączu o ograniczonej długości połączenia śrubowego.

Kluczowe czynniki zakupów i weryfikacji jakości

Śruba z łbem sześciokątnym jest tak niezawodna, jak proces, który ją wytworzył. Zaopatrzenie oparte na cenie, które pomija dokumentację, stwarza luki w identyfikowalności – a w branżach, w których awarie elementów złącznych wiążą się z odpowiedzialnością, luki w śladzie papieru są równie problematyczne jak luki w samym metalu.

Do każdego zamówienia elementów złącznych przemysłowych należy dołączyć trzy dokumenty: a raport z testu materiałowego (MTR) potwierdzenie składu chemicznego i wyników badań mechanicznych partii produkcyjnej; a raport z kontroli wymiarowej weryfikacja geometrii łba, kształtu gwintu i tolerancji długości; i producenta Certyfikat ISO 9001:2015 potwierdzenie, że system zarządzania jakością, który wyprodukował śrubę, jest audytowany i aktualny. Dostawcy, którzy nie mogą dostarczyć wszystkich trzech na żądanie, nie powinni znajdować się w łańcuchu dostaw w przypadku zastosowań krytycznych.

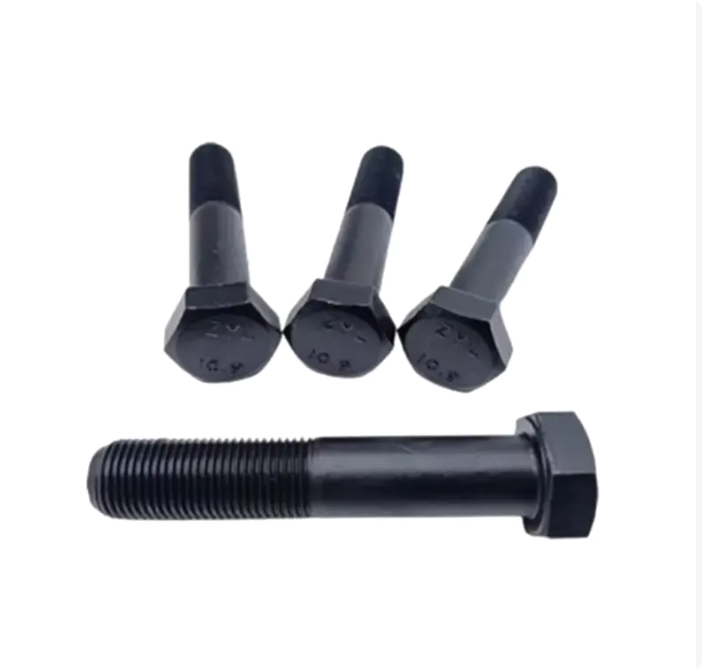

Oznaczenia główki umożliwiają szybką kontrolę wizualną. W przypadku śrub metrycznych na czubku łba wybita jest klasa (8.8, 10.9, 12.9) wraz ze znakiem identyfikacyjnym producenta. Na śrubach imperialnych klasy SAE są oznaczone liniami promieniowymi: klasa 5 pokazuje trzy linie, klasa 8 pokazuje sześć. Brak oznaczenia na śrubie sprzedawanej jako klasa 8 lub 10.9 jest wadą dyskwalifikującą — oznacza, że ​​albo śruba nie została wyprodukowana zgodnie z tą klasą, albo proces znakowania nie przeszedł kontroli jakości.

Określanie klasa wątku przy zamówieniach to szczegół, który odróżnia doświadczonych kupujących od nowicjuszy. Gwinty metryczne ISO mają domyślnie klasę tolerancji 6g (zewnętrzną) i 6H (wewnętrzną) do zastosowań ogólnych. Węższe klasy (4g/4H lub 5g/5H) są dostępne w przypadku precyzyjnych pasowań, ale zwiększają koszty i wydłużają czas realizacji. Luźniejsze klasy (8 g) są czasami stosowane w śrubach ocynkowanych ogniowo, aby dostosować je do grubości powłoki — ale należy je połączyć z odpowiednią nakrętką powiększoną, aby zapewnić prawidłowe połączenie.

Wreszcie, decyzje dotyczące parowania mają znaczenie. The przewodnik doboru nakrętek i podkładek obejmuje zasadę, że podkładki, podkładki zabezpieczające i nakrętki powinny odpowiadać klasie i wykończeniu dołączonej śruby. Zamontowanie śruby klasy 8 z nakrętką klasy 2 tworzy słaby punkt na gwincie nakrętki; mieszanie śrub ocynkowanych z niepowlekanymi nakrętkami przyspiesza korozję galwaniczną na styku złącza. Zespół łącznika działa jak system — każdy element tego systemu zasługuje na taką samą specyfikację, jak w przypadku samej śruby.
