Nakrętki i podkładki sprężyste: Poradnik doboru typów, materiałów i tłumików drgań

Śruba, która poluzuje się pod wpływem wibracji, nie ogłasza się. To po prostu zawodzi – stopniowo, potem wszystko na raz. Dla inżynierów określających zespoły elementów złącznych w silnikach, ramach pojazdów, obudowach wentylatorów i maszynach przemysłowych, kombinacja nakrętki i podkładki sprężyste to jedna z najbardziej opłacalnych i powszechnie sprawdzonych metod utrzymywania siły docisku pod obciążeniem dynamicznym. W tym artykule opisano, jak działa kombinacja, jakie typy pasują do jakich zastosowań, jak dopasować materiały do ​​środowiska i jakie zabiegi powierzchniowe wydłużają żywotność w terenie.

Jak nakrętki i podkładki sprężyste współpracują ze sobą

Sama nakrętka nakręcona na śrubę i dokręcona zgodnie ze specyfikacją wytwarza siłę zaciskającą, która utrzymuje złącze w całości. Problem w tym, że wibracje powodują mikroruchy pomiędzy współpracującymi gwintami. Z biegiem czasu te niewielkie ruchy boczne zmniejszają napięcie wstępne i nakrętka cofa się — często bez widocznych oznak, aż do momentu uszkodzenia połączenia.

Podkładka sprężysta znajduje się pomiędzy nakrętką a powierzchnią nośną. Dokręcanie nakrętki powoduje ściskanie podkładki. Kiedy wibracje próbują poluzować nakrętkę, zmagazynowana energia sprężysta podkładki opiera się obrotowi do tyłu, naciskając na spód nakrętki. Rezultatem jest utrzymujące się napięcie wstępne, którego sama nakrętka nie jest w stanie utrzymać w warunkach dynamicznych.

To nie jest zbędne połączenie. Nakrętka zapewnia siłę mocowania i przenoszenie obciążenia; podkładka sprężysta zapewnia mechanizm utrzymywania napięcia wstępnego. Razem spełniają oba wymagania niezawodnego połączenia mechanicznego: początkowa siła mocowania i trwałe działanie zapobiegające poluzowaniu . W przypadku zespołów zakupowych zaopatrujących się w kompletne zespoły elementów złącznych wybór obu komponentów od jednego dostawcy, który rozumie tę interakcję – na przykład poprzez przegląd pełnego asortyment nakrętek i podkładek od wyspecjalizowanego producenta elementów złącznych — upraszcza specyfikację i zapewnia zgodność wymiarową.

Rodzaje nakrętek stosowanych w zespołach narażonych na wibracje

Nie wszystkie nakrętki mają taką samą odporność na wibracje, a właściwy wybór zależy od wielkości obciążenia, częstotliwości montażu i nasilenia środowiska wibracyjnego.

• Nakrętki sześciokątne (standardowe i ciężkie): Najpopularniejszy typ, stosowany w ogólnych zastosowaniach przemysłowych, budowlanych i mechanicznych. Ciężkie nakrętki sześciokątne mają szerszą powierzchnię nośną i większe zaangażowanie gwintu, dzięki czemu są preferowane w przypadku połączeń konstrukcyjnych o dużym obciążeniu. Stanowią one standardowe połączenie podkładek sprężystych w większości specyfikacji montażowych.

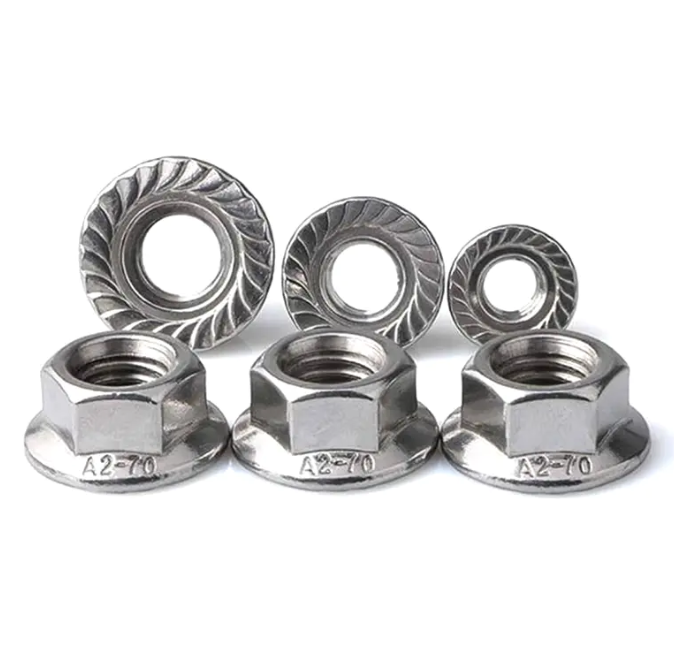

• Nakrętki kołnierzowe: Zawierają zintegrowaną szeroką powierzchnię nośną, która rozkłada obciążenie zaciskające na większym obszarze. Przydatne, gdy materiał bazowy jest miękki lub gdy dokładne ustawienie podkładki sprężystej jest trudne podczas montażu.
• Nylonowe nakrętki zabezpieczające: Zawierają nylonową wkładkę, która odkształca się w stosunku do gwintów śrub, tworząc blokowanie oparte na tarciu. Nadaje się do mniejszych obciążeń wibracyjnych i zespołów, które nie są często demontowane. W przeciwieństwie do podkładek sprężystych, mechanizm blokujący ulega degradacji przy wielokrotnym użyciu.
• Nakrętki motylkowe: Zaprojektowane do dokręcania ręcznego w zastosowaniach wymagających częstego demontażu. Zwykle nie jest używany z podkładkami sprężystymi w scenariuszach o dużych wibracjach, ale jest powszechny w zespołach konserwacyjnych o niskim obciążeniu.

W przypadku większości zastosowań, w których drgania są krytyczne — silniki, pompy, ramy pomocnicze pojazdów, sprzęt HVAC — nakrętka sześciokątna klasy 8 lub 10 w połączeniu ze standardową lub wytrzymałą podkładką sprężystą pozostaje standardem branżowym. Nakrętki klasy 4 są zarezerwowane do zastosowań przy lekkich obciążeniach i niskim poziomie wibracji, gdzie głównym czynnikiem decydującym jest koszt.

Rodzaje podkładek sprężystych i kiedy ich używać

Podkładki sprężyste nie są pojedynczym produktem. Trzy główne typy mają różne właściwości mechaniczne, dzięki czemu nadają się do różnych warunków obciążenia.

• Standardowe (dzielone) podkładki sprężyste: Najczęściej używany typ. Spiralne rozcięcie w podkładce tworzy dwa ostre końce, które wbijają się w nakrętkę i powierzchnię łożyska, zwiększając opór tarcia wraz z elastycznym napięciem wstępnym. Skuteczny w maszynach ogólnych, obudowach elektrycznych i zastosowaniach motoryzacyjnych innych niż układy napędowe. Dostępne w rozmiarach od M3 do M48 zgodnie ze specyfikacją GB/T 94.1 i równoważną specyfikacją DIN 127.
• Podkładki sprężyste o dużej wytrzymałości: Grubszy przekrój i większa sztywność sprężyny niż standardowe podkładki. Stosowany tam, gdzie napięcie wstępne śrub jest wysokie, a środowisko wibracyjne jest duże – sprężarki, ciężkie maszyny przemysłowe i połączenia ze stali konstrukcyjnej narażone na obciążenia dynamiczne. Utrzymują napięcie wstępne w warunkach, w których standardowa podkładka spłaszczałaby się i traciłaby skuteczność.
• Podkładki sprężyste faliste (falowe): Wiele fal w kształcie fali rozmieszczonych na obwodzie podkładki. Zapewniają gładszy, bardziej równomierny rozkład obciążenia niż podkładki dzielone i są preferowane w precyzyjnych instrumentach, elektronice i lekkich zespołach mechanicznych, gdzie ślady ugryzień pozostawione przez podkładki dzielone są niedopuszczalne na powierzchni łożyska.

Stal węglowa kontra stal nierdzewna: wybór odpowiedniego materiału

Wybór materiału na nakrętki i podkładki sprężyste zależy od trzech czynników: wymagań dotyczących wytrzymałości, narażenia na środowisko i kosztu.

Stal węglowa jest wartością domyślną dla ogólnych zastosowań przemysłowych i budowlanych. Oferuje wysoką wytrzymałość na rozciąganie przy niskim koszcie i jest dostępny w pełnym zakresie gatunków (4, 8, 10). Jego ograniczeniem jest podatność na korozję — bez obróbki powierzchni elementy złączne ze stali węglowej będą rdzewieć w wilgotnym lub zewnętrznym środowisku. W przypadku maszyn znajdujących się w pomieszczeniach zamkniętych i w środowiskach suchych praktyczną i ekonomiczną opcją jest stal węglowa z wykończeniem galwanizowanym lub fosforanowanym.

Stal nierdzewna 304 to standardowy gatunek odporny na korozję, odpowiedni do sprzętu do przetwarzania żywności, zastosowań architektonicznych, konstrukcji przybrzeżnych i ogólnie wilgotnych środowisk. Zapewnia dobrą odporność na korozję w większości warunków atmosferycznych i jest niemagnetyczny, co ma znaczenie w niektórych zastosowaniach elektrycznych. Kompromisem jest niższa twardość w porównaniu ze stalą węglową poddaną obróbce cieplnej — podkładki sprężyste ze stali nierdzewnej są zazwyczaj przystosowane do obciążeń od lżejszych do średnich.

Stal nierdzewna 316 dodaje do stopu molibden, znacznie poprawiając odporność na korozję wywołaną chlorkami (słona woda, narażenie chemiczne). Jest przeznaczony do sprzętu morskiego, sprzętu offshore, zakładów przetwórstwa chemicznego i infrastruktury przybrzeżnej, gdzie 304 ostatecznie upadnie i ulegnie awarii. Wzrost kosztów w stosunku do 304 wynosi około 20–30% i jest całkowicie uzasadniony środowiskiem.

Częstym błędem jest dodawanie nakrętek ze stali nierdzewnej do podkładek sprężystych ze stali węglowej lub odwrotnie, bez uwzględnienia kompatybilności galwanicznej. W wilgotnym środowisku kontakt różnych metali przyspiesza korozję mniej szlachetnego materiału. Dopasuj materiały w całym zespole łącznika.

Obróbka powierzchni: Dopasowanie wykończenia do środowiska

W przypadku elementów złącznych ze stali węglowej obróbka powierzchni nie jest opcjonalna — określa żywotność. Każdy z trzech najpopularniejszych zabiegów odpowiada innemu poziomowi ekspozycji.

• Cynkowanie (galwaniczne lub ogniowe): Standardowy zabieg do zastosowań wewnętrznych i lekkich na zewnątrz. Cynk galwaniczny zapewnia umiarkowaną ochronę przy niskich kosztach i nadaje się do większości ogólnych zastosowań przemysłowych i budowlanych w nieagresywnych środowiskach. Cynkowanie ogniowe zapewnia grubszą powłokę i lepszą trwałość na zewnątrz, ale może wpływać na tolerancję gwintu w przypadku mniejszych elementów złącznych.
• Powłoka Dacromet: Wodna powłoka płatkowa cynkowo-aluminiowa nakładana w niskiej temperaturze. Od pięciu do dziesięciu razy przewyższa cynk galwaniczny pod względem odporności na mgłę solną, co czyni go zalecanym środkiem do obróbki elementów podwozia pojazdów, okuć mostów i elementów złącznych konstrukcji zewnętrznych. Dacromet jest również wolny od ryzyka kruchości wodorowej, co ma znaczenie w przypadku śrub i nakrętek o wysokiej wytrzymałości (klasa 10).
• Czernienie (czarny tlenek): Powłoka konwersyjna, która sama w sobie zapewnia minimalną ochronę przed korozją, ale zmniejsza współczynnik odbicia i jest zwykle stosowana w połączeniu z olejem lub woskiem. Powszechnie stosowany w sprzęcie optycznym, maszynach precyzyjnych i zastosowaniach, w których wymagany jest zarówno wygląd, jak i łagodna odporność na rdzę. Nie nadaje się do użytku na zewnątrz lub w wilgotnym środowisku bez dodatkowej powłoki ochronnej.

W przypadku zastosowań zewnętrznych i środowisk o dużej wilgotności, narażeniu na działanie substancji chemicznych lub słonego powietrza hierarchia wyboru jest jasna: stal nierdzewna jako pierwszy wybór, stal węglowa z powłoką Dacromet jako opłacalna alternatywa, a standardowe cynkowanie tylko w przypadku naprawdę lekkiego narażenia. Określenie niewłaściwego leczenia jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia elementów złącznych w instalacjach obiektowych.

Scenariusze zastosowań: gdzie ta kombinacja sprawdza się najlepiej

Zestawienie nakrętek i podkładek sprężystych obejmuje szeroki zakres branż, ale jego wartość jest najbardziej widoczna w trzech kategoriach zastosowań.

Silniki i maszyny wirujące: Silniki elektryczne, pompy i wentylatory generują trwałe wibracje o stałej częstotliwości. Elementy mocujące mocowania silnika, skrzynki zaciskowe i obudowy łożysk są pod stałym, cyklicznym obciążeniem. Standardowe podkładki sprężyste z nakrętkami sześciokątnymi klasy 8 stanowią specyfikację montażową w wytycznych większości producentów silników właśnie dlatego, że ta kombinacja ma dziesiątki lat sprawdzonego działania w takich warunkach.

Pojazdy i sprzęt transportowy: Połączenia podwozia, punkty mocowania zawieszenia, wsporniki wydechu i mocowania panelu nadwozia działają w środowiskach o wysokich wibracjach, ze wahaniami temperatur i wstrząsami powodowanymi przez drogę. Producenci OEM z branży motoryzacyjnej i dostawcy poziomu 1 szeroko określają podkładki sprężyste w połączeniach śrubowych nie zapewniających momentu obrotowego do osiągnięcia granicy plastyczności. Dla kierowników ds. zaopatrzenia pozyskujących elementy złączne do montażu pojazdów lub zastosowań na rynku wtórnym upewnienie się, że podkładki sprężyste są dopasowane wymiarowo do gatunku nakrętki i rozmiaru śruby, jest równie ważne, jak wybór materiału.

Budownictwo przemysłowe i stal konstrukcyjna: Przykręcane połączenia stalowe w budynkach przemysłowych, platformach i wspornikach sprzętu korzystają z wytrzymałych podkładek sprężystych, gdy konstrukcja jest narażona na wibracje operacyjne powodowane przez sąsiednie maszyny, obciążenie wiatrem lub aktywność sejsmiczną. W tych zastosowaniach śruby konstrukcyjne o wysokiej wytrzymałości w połączeniu z prawidłowo dobranymi nakrętkami i podkładkami tworzą kompletny zespół połączenia, który projektują inżynierowie budowlani.

Pozyskiwanie i specyfikacja: co należy sprawdzić przed złożeniem zamówienia

Nakrętki i podkładki sprężyste są pozycjami katalogowymi, ale ich rzeczywista jakość znacznie się różni. Określając zamówienia produkcyjne lub konserwacyjne, przed złożeniem zamówienia zbiorczego sprawdź poniższe elementy.

Najpierw potwierdź certyfikat materiałowy. Nakrętki ze stali węglowej klasy 8 i nakrętki ze stali nierdzewnej 304 wyglądają identycznie na półce; certyfikat potwierdza rzeczywisty skład materiału i właściwości mechaniczne. Renomowani producenci dostarczają w standardzie raporty z testów materiałów. Po drugie, sprawdź zgodność wymiarową z odpowiednią normą — DIN 934 dla nakrętek sześciokątnych, DIN 127 dla dzielonych podkładek sprężystych lub równoważną specyfikacją ISO/ANSI dla Twojego zastosowania. Po trzecie, w przypadku części poddanych obróbce powierzchniowej należy poprosić o wyniki testu w komorze solnej. Element złączny z powłoką Dacromet zapewniający 480 godzin odporności na działanie mgły solnej powinien posiadać potwierdzające to dane z testów.

W przypadku zastosowań OEM wymagających niestandardowych wymiarów, określonych kombinacji gatunków lub zastrzeżonej obróbki powierzchni, należy współpracować z producentem, który oferuje Usługi dostosowywania elementów złącznych OEM i ODM zapewnia bezkompromisowe spełnienie specyfikacji montażu. Standardowe produkty katalogowe obejmują większość zastosowań; w skrajnych przypadkach możliwości niestandardowe stają się decydującym czynnikiem przy wyborze dostawcy.
