Pręt gwintowany B7 do ropy i gazu: specyfikacja i przewodnik doboru gatunku ASTM A193

Złącze kołnierzowe w wysokociśnieniowym rurociągu naftowym nie ulega awarii bez ostrzeżenia. Wzrost ciśnienia, cykle temperatur, media korozyjne stykają się z każdą powierzchnią – a gdy łącznik ma słabą wydajność, konsekwencje są natychmiastowe i poważne. Właśnie dlatego inżynierowie i zespoły zakupowe z branży ropy i gazu, petrochemii i energetyki nie sięgają po standardowe pręty gwintowane ze stali węglowej przy określaniu krytycznych połączeń śrubowych. Określają Pręty gwintowane i śruby dwustronne ASTM A193 klasy B7 — i robię to od dziesięcioleci, ponieważ materiał za każdym razem zasługuje na specyfikację.

W tym artykule wyjaśniono, dlaczego B7 jest domyślnym wyborem do mocowania wysokociśnieniowego, gdzie jest stosowany w całym łańcuchu wartości ropy i gazu, jak wypada w porównaniu z gatunkami alternatywnymi i co należy sprawdzić przed złożeniem zamówienia zbiorczego.

Dlaczego standardowe pręty gwintowane nie wytrzymują warunków eksploatacji ropy i gazu

Większość przemysłowych prętów gwintowanych jest wykonana ze stali o niskiej lub średniej zawartości węgla i działa niezawodnie w suchych środowiskach o umiarkowanej temperaturze — ramy konstrukcyjne, mocowania maszyn, wsporniki korytek elektrycznych. Są to warunki, w których wytrzymałość na rozciąganie jest stała, a korozję można opanować za pomocą powłoki cynkowej.

Usługi związane z ropą i gazem różnią się pod każdym względem. Wyposażenie głowicy odwiertu, kołnierze rurociągów i śruby zbiorników ciśnieniowych działają w temperaturach, które mogą przekraczać 400°C. Ciśnienia wewnętrzne w reaktorach uwodornienia sięgają setek barów. Media — ropa naftowa, gazy procesowe rafinerii, siarkowodór, kwaśne kondensaty — atakują powierzchnie w sposób ciągły. A konsekwencją awarii złącza nie jest luźny wspornik półki; jest to wyciek procesowy, incydent związany z bezpieczeństwem lub przestój, który kosztuje setki tysięcy dolarów dziennie.

Standardowa stal węglowa szybko traci wytrzymałość na rozciąganie w temperaturze powyżej 200°C, nie jest przystosowana do pracy w zbiornikach ciśnieniowych i szybko koroduje bez ochrony powierzchni, która z czasem ulega degradacji. Ograniczenia te nie są dopuszczalne w przypadku połączeń śrubowych ropy i gazu. produkty z prętami gwintowanymi i kołkami zaprojektowane do wymagających zastosowań przemysłowych są jedynym właściwym punktem wyjścia dla tej klasy usług.

Co to jest klasa B7 ASTM A193 i dlaczego jest to domyślne rozwiązanie branżowe

ASTM A193 to obowiązująca specyfikacja dotycząca materiałów śrubowych ze stali stopowej i stali nierdzewnej do pracy w wysokich temperaturach lub pod wysokim ciśnieniem. Gatunek B7 jest najczęściej stosowanym gatunkiem w tej specyfikacji. Oznacza stal stopową chromowo-molibdenową – zazwyczaj AISI 4140 lub 4142 – która została hartowana i odpuszczana w celu uzyskania precyzyjnej kombinacji wytrzymałości, wytrzymałości i odporności na ciepło.

Proces hartowania i odpuszczania nie jest opcjonalnym wykończeniem. To właśnie mechanizm zapewnia wydajność B7. Ogrzewanie stali do temperatury austenizacji, szybkie hartowanie w oleju lub wodzie, a następnie odpuszczanie w kontrolowanej niższej temperaturze udoskonala mikrostrukturę i nadaje wytrzymałość na rozciąganie, granicę plastyczności i plastyczność wymaganą przez normę ASTM. Bez tej obróbki ta sama stal stopowa nie spełniałaby specyfikacji.

Maksymalna twardość jest równie ważna jak minimalna. Twardość ograniczająca przy 35 HRC kontroluje podatność na kruchość wodorową i pękanie korozyjne naprężeniowe – tryby awarii, które mają znaczenie w środowiskach zawierających wodór lub mokry siarkowodór. Aby uzyskać pełny przegląd ram specyfikacji, wytyczne techniczne dotyczące klasyfikacji materiałów śrubowych ASTM A193 zapewnia użyteczny kontekst dotyczący zasięgu ocen i tła historycznego.

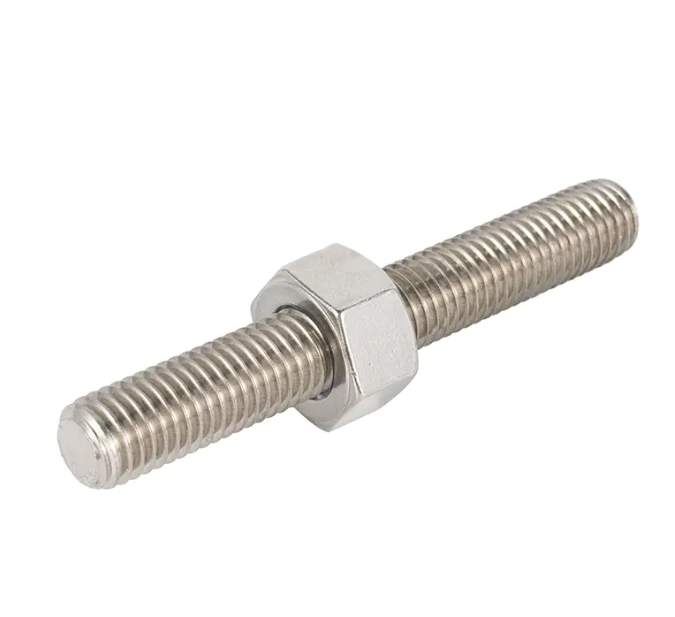

Nasz Pręty gwintowane ASTM A193 B7 posiadające certyfikat zgodności z wymaganiami dotyczącymi pracy pod wysokim ciśnieniem są produkowane zgodnie z pełną specyfikacją, a raporty z testów materiałów są dostępne dla każdej partii produkcyjnej.

Kluczowe zastosowania: Tam, gdzie śruby dwustronne B7 są stosowane w przemyśle naftowym i gazowym

Pręty gwintowane i śruby dwustronne B7 pojawiają się w całym łańcuchu wartości ropy i gazu, od urządzeń wiertniczych na niższym szczeblu łańcucha dostaw po procesy rafineryjne na dalszych etapach. Wspólny wątek jest zawsze ten sam: wysokie ciśnienie, podwyższona temperatura lub narażenie na agresywne środki chemiczne – zwykle wszystkie trzy jednocześnie.

Połączenia kołnierzowe rurociągu

Każde złącze kołnierzowe w wysokociśnieniowym rurociągu naftowym lub gazowym jest potencjalnym miejscem wycieku. Śruby dwustronne B7 w połączeniu z ciężkimi nakrętkami sześciokątnymi klasy 2H ASTM A194 stanowią standardowy system mocowania kołnierzy ASME B16.5 w klasie 600, klasie 900 i wyższych. To połączenie zapewnia obciążenie śrub wymagane do równomiernego osadzenia uszczelki i utrzymania szczelności poprzez zmiany ciśnienia i temperatury w całym okresie eksploatacji rurociągu.

Zbiorniki ciśnieniowe i reaktory uwodornienia

Reaktory uwodornienia rafinerii działają przy ciśnieniu cząstkowym wodoru, które może sięgać 200 barów lub więcej, w temperaturach powyżej 300°C. Sruby uszczelniające kołnierze reaktora muszą utrzymywać siłę docisku w temperaturze bez relaksacji pełzania, która spowodowałaby otwarcie złącza. Zachowanie granicy plastyczności B7 w podwyższonych temperaturach — znacznie lepsze niż w przypadku standardowej stali węglowej — sprawia, że ​​jest to materiał określony w kodeksach statków ASME Sekcja VIII dla tych usług.

Wyposażenie głowicy odwiertu i połączenia kolektorowe

W głowicy odwiertu zespoły choinkowe i połączenia kolektorów są połączeniami śrubowymi, które muszą wytrzymywać ciśnienie w odwiercie przez cały okres eksploatacji odwiertu. Śruby dwustronne B7 zapewniają wytrzymałość na rozciąganie dla sprzętu o parametrach API 6A i ASME, zachowując jednocześnie stabilność wymiarową w szerokich wahaniach temperatury pomiędzy temperaturą otoczenia powierzchni a temperaturą wytwarzanego płynu.

Infrastruktura kriogeniczna LNG

Urządzenia do przechowywania i przesyłu LNG stanowią odwrotne wyzwanie: ekstremalne zimno, a nie ciepło. Standardowa stal stopowa B7 traci udarność w temperaturach poniżej zera, dlatego też zastosowania LNG wymagają innego gatunku. W przypadku tych usług nasze Pręty gwintowane ASTM A320 L7 certyfikowane do pracy kriogenicznej i niskotemperaturowej mają właściwą specyfikację – zostały zaprojektowane zgodnie z wymogami udarności, których B7 nie spełnia.

B7 a alternatywy o dużej wytrzymałości: wybór odpowiedniego gatunku

B7 to właściwy wybór w przypadku większości wysokociśnieniowych połączeń śrubowych do oleju i gazu, ale nie jest to właściwy wybór do każdego zastosowania. Zrozumienie, kiedy określić wariant, a kiedy alternatywę, pozwala uniknąć zarówno niedostatecznej specyfikacji, jak i niepotrzebnych kosztów.

B7 kontra klasa 8 (A354 BD)

Klasa A354 BD ma wyższą wytrzymałość na rozciąganie niż B7 — minimum około 150 ksi w porównaniu do 125 ksi — i jest standardem dla podwozi samochodowych i ciężkich zastosowań konstrukcyjnych w temperaturach otoczenia. Kluczową różnicą jest odporność na ciepło. B7 zachowuje znaczną wytrzymałość do około 450°C; Stal stopowa klasy 8 nie. W przypadku połączeń kołnierzowych do oleju i gazu w podwyższonych temperaturach, B7 jest właściwą specyfikacją, niezależnie od porównania wytrzymałości na rozciąganie. Klasa 8 jest odpowiednia do śrub konstrukcyjnych w temperaturze otoczenia, gdzie ograniczeniem projektowym jest maksymalna wytrzymałość statyczna.

B7 kontra B7M (środowiska złych usług)

B7M to wariant tego samego stopu o niższej twardości, produkowany do maksymalnie 22 HRC zamiast 35 HRC B7. Niższa twardość znacznie zmniejsza podatność na pękanie naprężeniowe siarczkowe (SSC) w środowiskach zawierających mokry siarkowodór – stan zdefiniowany w normie NACE MR0175/ISO 15156 jako „kwaśna usługa”. Jeżeli rurociąg lub statek transportuje kwaśną ropę lub gaz zawierający H₂S w fazie wodnej, wymaganą specyfikacją jest B7M, a nie standardowa B7. Kompromisem jest niższa wytrzymałość na rozciąganie i granica plastyczności, co wpływa na konstrukcję złącza. Standard B7 nie jest akceptowany w przypadku określonych serwisów kwaśnych; pułap twardości jest zbyt wysoki.

B7 kontra B16 (powyżej 450°C)

W zastosowaniach powyżej pułapu temperatury B7 – w niektórych reaktorach do reformingu, kołnierzach przegrzewaczy pary i śrubach do wytwarzania energii w wysokiej temperaturze – ASTM A193 B16 (stop chromowo-molibdenowo-wanadowy) utrzymuje wytrzymałość w temperaturach, w których B7 zaczyna się relaksować. B16 wiąże się ze znacznym wzrostem kosztów i jest gatunkiem specjalistycznym; przed modernizacją potwierdzić rzeczywistą temperaturę pracy zgodnie z wymaganiami przepisów projektowych.

Obróbka powierzchni wydłużająca żywotność w agresywnym środowisku

Skład stali stopowej B7 zapewnia doskonałe właściwości mechaniczne, ale niewielką wrodzoną odporność na korozję. Na platformach przybrzeżnych, w rafineriach przybrzeżnych, w środowiskach przetwarzania chemicznego i we wszystkich innych miejscach, w których występuje cykliczna ekspozycja na wilgoć, obróbka powierzchni jest głównym czynnikiem wpływającym na częstotliwość konserwacji i całkowity okres użytkowania zespołu elementu złącznego.

Powłoka Dacromet

Dacromet to specjalna obróbka śrub dwustronnych B7 w wymagających środowiskach korozyjnych. Powłoka — wodny system płatków cynkowo-aluminiowych utwardzany w temperaturze około 300°C — zapewnia 500–1000 godzin odporności na neutralną mgłę solną w standardowych testach, znacznie przewyższając cynk galwaniczny. Co najważniejsze, Dacromet jest stosowany bez procesów elektrochemicznych, co oznacza brak absorpcji wodoru i brak ryzyka kruchości wodorowej. Ma to znaczenie w przypadku elementów złącznych B7 o dużej wytrzymałości, w przypadku których problemem jest kruchość. Grubość folii wynosząca 8–12 mikronów pozwala na utrzymanie gwintów pokrytych w klasie tolerancji bez gwintów nadwymiarowych wymaganych w przypadku cynkowania ogniowego.

Powłoka nawierzchniowa z PTFE

Warstwa PTFE nałożona na Dacromet rozwiązuje problem tarcia gwintu, który powoduje rozproszenie momentu obrotowego podczas montażu zespołów śrub dwustronnych o dużej średnicy. Jednolity współczynnik tarcia na wszystkich śrubach dwuśrubowych w układzie kołnierza wielośrubowego jest niezbędny do uzyskania stałego naprężenia przy osadzaniu uszczelki – co jest podstawą szczelnego połączenia. Powłoka nawierzchniowa PTFE zmniejsza również ryzyko zatarcia w przypadku kołków o dużej średnicy (M27 i więcej), gdzie momenty montażowe są wysokie.

Cynkowanie

Galwanizowany cynk zapewnia odpowiednią ochronę prętów B7 w umiarkowanych pomieszczeniach zamkniętych lub osłoniętych środowiskach zewnętrznych. Nie jest przeznaczony do użytku na morzu, w obiektach przybrzeżnych ani w środowiskach, w których występują rozpryski substancji chemicznych. Główną zaletą jest koszt i dostępność; do ogólnych zastosowań przemysłowych o wysokiej wytrzymałości, gdzie środowisko instalacji nie jest agresywne, ekonomicznym wyborem jest cynkowanie B7.

Lista kontrolna zakupów: Co należy sprawdzić przed zamówieniem prętów gwintowanych B7

Pręty gwintowane B7 do obsługi urządzeń ciśnieniowych regulowanych wymagają dokumentacji i weryfikacji wykraczającej poza kontrolę wymiarową i kontrolę wzrokową. Poniższa lista kontrolna odzwierciedla minimalne wymagania jakościowe dotyczące zamówień w sektorze ropy i gazu, przemyśle petrochemicznym i energetyce.

• Certyfikaty testów młyna (MTC) zgodnie z EN 10204 3.1 lub 3.2: Potwierdź skład chemiczny i wyniki testów mechanicznych dla ciepła właściwego materiału użytego w zamówieniu. B7 bez certyfikowanego MTC nie jest akceptowany w przypadku usług krytycznych. Numer wytopu na certyfikacie musi odnosić się do fizycznej partii produktu.
• Zapisy testów twardości: Sprawdź, czy obróbka cieplna osiągnęła docelowy zakres (zwykle 26–35 HRC dla standardu B7) i czy żaden pojedynczy element nie przekracza 35 HRC. Przekroczenie maksymalnej twardości jest głównym czynnikiem ryzyka pękania korozyjnego naprężeniowego w trakcie eksploatacji.
• Kontrola grubości gwintu: Po zastosowaniu jakiejkolwiek obróbki powierzchniowej należy upewnić się, że wymiary gwintu powlekanego mieszczą się w określonej klasie tolerancji (6 g w przypadku systemu metrycznego, 2 A w przypadku ujednoliconego cala). Dacromet utrzymuje gwinty w granicach tolerancji; Cynkowanie ogniowe zwykle nie odbywa się bez usuwania gwintów po pokryciu.
• Potwierdzenie parowania nakrętek: Aby zapewnić pełną wydajność, pręty B7 muszą być połączone z ciężkimi nakrętkami sześciokątnymi klasy 2H ASTM A194. Nasz ciężkie nakrętki sześciokątne do zespołów prętów i śrub dwustronnych o wysokiej wytrzymałości są dostępne z odpowiadającymi standardami gwintów i wykończeniami powierzchni, co zapewnia pełną kompatybilność montażową.
• Dane z testu mgły solnej: W przypadku powłok Dacromet lub innych powłok specjalistycznych należy przed wysyłką poprosić o wyniki niezależnej firmy lub wewnętrznego testu mgły solnej, potwierdzające, że system powłokowy spełnia uzgodnioną specyfikację odporności na korozję.
• Standard gwintu i specyfikacja wymiarowa: Potwierdź gwint metryczny (ISO, DIN 975/976) lub calowy (ASME B18.31.3), średnicę nominalną, skok i długość. W przypadku obsługi zbiorników ciśnieniowych należy podać odpowiedni kod projektowy (ASME sekcja VIII, EN 13445), aby dostawca mógł potwierdzić zgodność wymiarową z wymaganiami dotyczącymi długości śrub złącza kołnierzowego.
• Długość niestandardowa i możliwości OEM: W przypadku dużych projektów, w których wymagane są stałe długości śrub, zamawianie wstępnie przyciętych prętów skraca czas przygotowania na miejscu i zmniejsza ilość odpadów materiałowych. Potwierdź minimalne ilości zamówienia dla niestandardowych długości i czy producent oferuje produkcję OEM na podstawie rysunków lub próbek dla specjalistycznych wymagań geometrycznych.

Pozyskiwanie prętów gwintowanych i śrub dwustronnych B7 od producenta o zintegrowanych możliwościach produkcyjnych — kucie na zimno, walcowanie gwintów, obróbka cieplna i obróbka powierzchni w ramach jednego systemu zarządzania jakością — zapewnia identyfikowalność i spójność partii, których wymagają krytyczne zastosowania usług. W przypadku specyfikacji wykraczających poza standardowe zakresy komercyjne zdolność produkcyjna na zamówienie jest czynnikiem decydującym o tym, czy dostawca rzeczywiście może dostarczyć to, czego wymaga specyfikacja techniczna.
