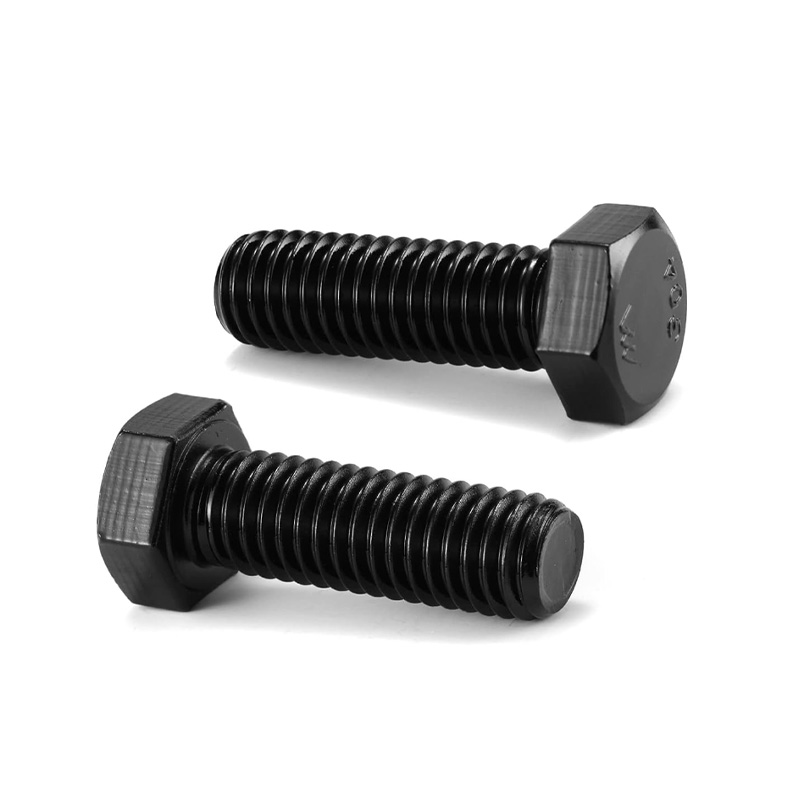

Dlaczego przy określaniu śrub ze stali węglowej obciążenie próbne ma większe znaczenie niż wytrzymałość na rozciąganie

Większość kupujących podczas składania zamówienia skupia się na klasie wytrzymałości na rozciąganie Śruby ze stali węglowej — 8,8, 10,9 lub 12,9 — ale specyfikacją określającą, czy połączenie śrubowe pozostaje zaciśnięte w warunkach eksploatacyjnych, jest obciążenie próbne, a nie wytrzymałość na rozciąganie. Obciążenie próbne to maksymalna siła osiowa, jaką może wytrzymać śruba bez trwałego odkształcenia. Po dokręceniu powyżej obciążenia próbnego śruba rozciąga się plastycznie, a siła docisku spada w nieprzewidywalny sposób, co prowadzi do rozluźnienia stawów, powstawania freonów i ostatecznego uszkodzenia zmęczeniowego, nawet jeśli sama śruba nie jest pęknięta.

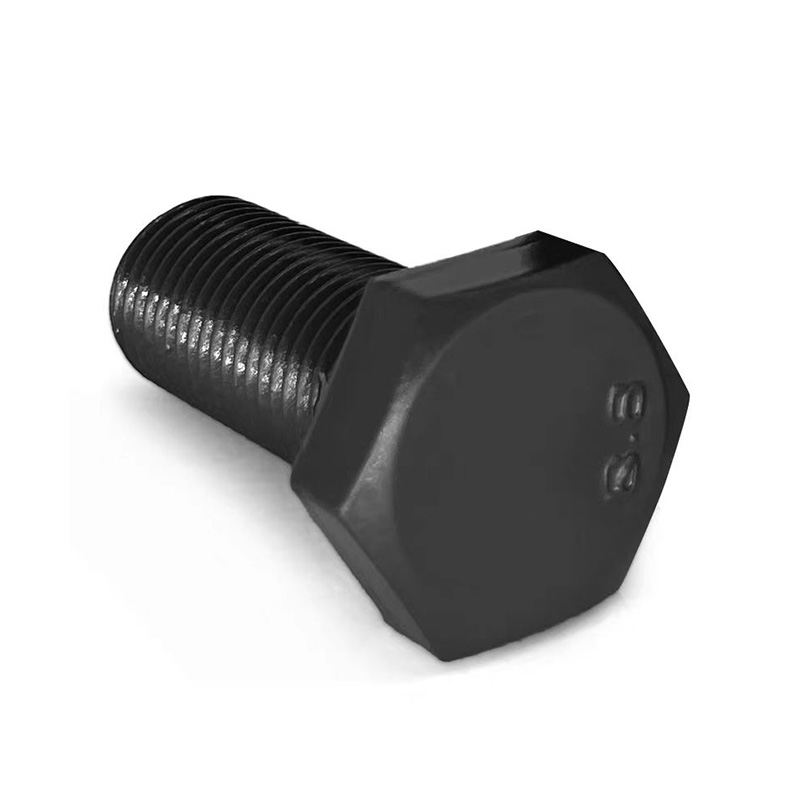

Obciążenie próbne a wytrzymałość na rozciąganie według klasy ISO 898-1

W zastosowaniach elementów złącznych w branży motoryzacyjnej — w obszarze, w którym firma Shanghai Soverchannel Industrial Co., Ltd. zgromadziła wieloletnie doświadczenie techniczne — strategię dokręcania określa się jako procent obciążenia próbnego, zwykle 70–80%. Metody dokręcania pod kątem momentu obrotowego idą dalej, celowo rozciągając śrubę w obszarze tworzywa sztucznego w kontrolowany i powtarzalny sposób, maksymalizując spójność siły zacisku na całej linii produkcyjnej bez indywidualnych zmian śrub powodujących rozproszenie połączenia między złączami. Wartość obciążenia próbnego wydrukowana na certyfikatach badań materiałów jest zatem obowiązkowym punktem weryfikacji, a nie opcjonalnym polem danych, w przypadku zamówień na śruby konstrukcyjne ze stali węglowej.

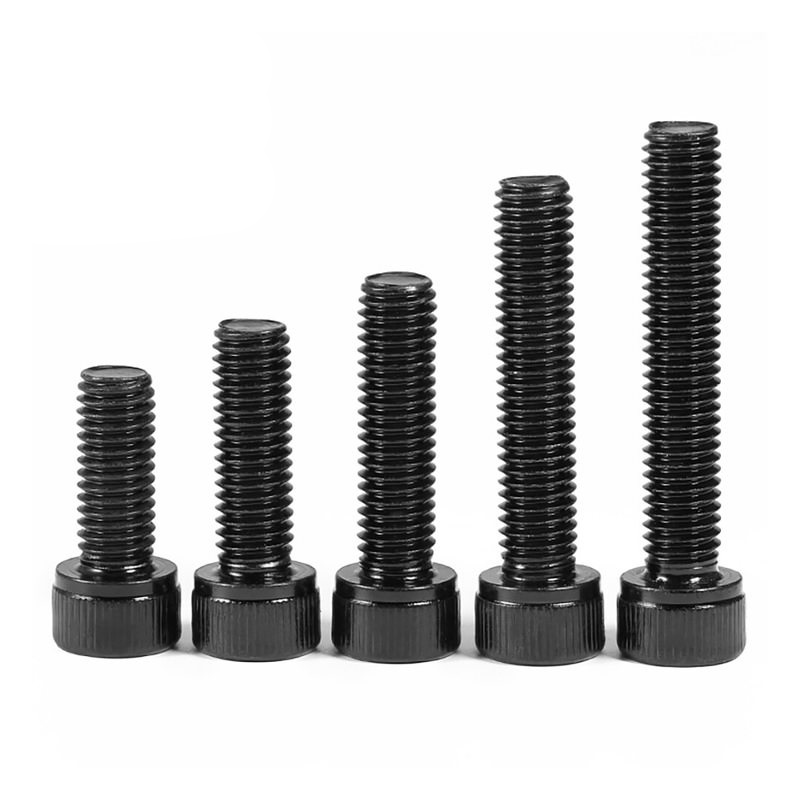

Ryzyko kruchości wodorowej w śrubach ze stali węglowej wysokiej jakości i sposoby jego kontrolowania

Kruchość wodorowa (HE) to rodzaj uszkodzenia charakterystyczny dla elementów złącznych ze stali węglowej o wysokiej wytrzymałości — szczególnie gatunków 10.9 i 12.9 — który może powodować nagłe, kruche pękanie przy poziomach naprężeń znacznie niższych od znamionowej wytrzymałości śruby na rozciąganie. W przeciwieństwie do uszkodzeń zmęczeniowych lub przeciążeniowych, kruchość wodorowa nie powoduje wcześniej widocznych odkształceń. Śruba pęka bez ostrzeżenia, zwykle w ciągu kilku godzin lub dni po dokręceniu, co czyni ją jedną z najbardziej niebezpiecznych awarii w zespołach o krytycznym znaczeniu dla bezpieczeństwa.

Źródłem wodoru jest prawie zawsze proces galwanizacji. Trawienie kwasem przed galwanizacją cynkową uwalnia wodór atomowy, który dyfunduje do siatki stalowej. Pod wpływem naprężenia rozciągającego wodór migruje do punktów koncentracji naprężeń – korzeni gwintów, zaokrągleń pod łbem – i zmniejsza energię potrzebną do propagacji pęknięcia. Im wyższa wytrzymałość na rozciąganie, tym bardziej podatna jest stal, dlatego też HE dotyczy głównie klas 10.9 i 12.9, a nie klasy 8.8.

Kontrole procesu, które zmniejszają ryzyko kruchości wodorowej

• Pieczenie po platerowaniu: ASTM F1941 i ISO 4042 wymagają wypalania w temperaturze 190–220°C przez 8–24 godziny w ciągu 4 godzin od galwanizacji w przypadku elementów złącznych o wytrzymałości na rozciąganie powyżej 1000 MPa. Wypiera to dyfundujący wodór z sieci, zanim naprężenia szczątkowe w zespole spowodują inicjację pęknięcia.

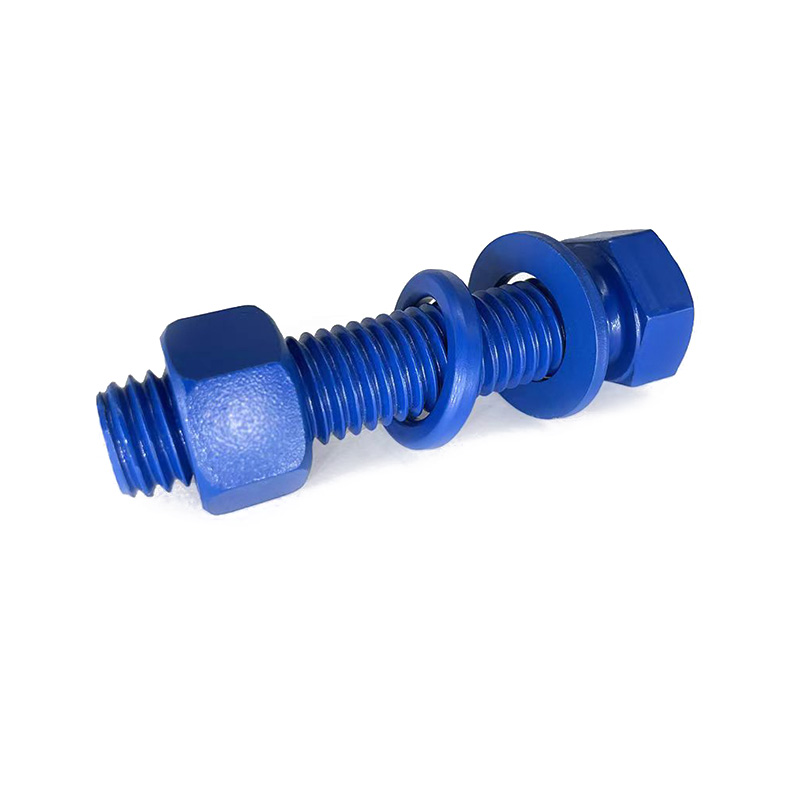

• Alternatywne systemy powłokowe: Mechaniczne cynkowanie (peen platerowanie) pozwala całkowicie uniknąć etapu trawienia kwasem, eliminując główne źródło wodoru. Systemy powłok Dacromet i Geomet podobnie nie stosują wodoru podczas przetwarzania, co czyni je preferowanymi do śrub klasy 12.9 w zastosowaniach w silnikach i układach napędowych.
• Testowanie stałego obciążenia: Metoda ASTM F606 4 poddaje próbkę platerowanych śrub działaniu 75% obciążenia próbnego przez 48 godzin i sprawdza pod kątem pęknięć. Zażądanie tego testu jako kryterium akceptacji partii dla partii o krytycznym znaczeniu dla bezpieczeństwa klasy 10.9 i 12.9 zapewnia obiektywny dowód odporności HE z rzeczywistej partii produkcyjnej.
• Minimalizacja czasu trawienia: Tam, gdzie wymagane jest galwanizacja, ograniczenie czasu ekspozycji na kwas i zastosowanie inhibitorowych kwasów trawiących zmniejsza pobór wodoru u źródła, uzupełniając dalszy etap wypieku.

Shanghai Soverchannel Industrial Co., Ltd. stosuje udokumentowane protokoły pieczenia i identyfikowalność obróbki powierzchni w swoim zakładzie produkcyjnym Nantong Jinzhai Hardware Co., Ltd., a zapisy procesów są dostępne dla klientów wymagających dowodów zgodności HE na potrzeby audytów łańcucha dostaw w branży motoryzacyjnej i przemysłowej.

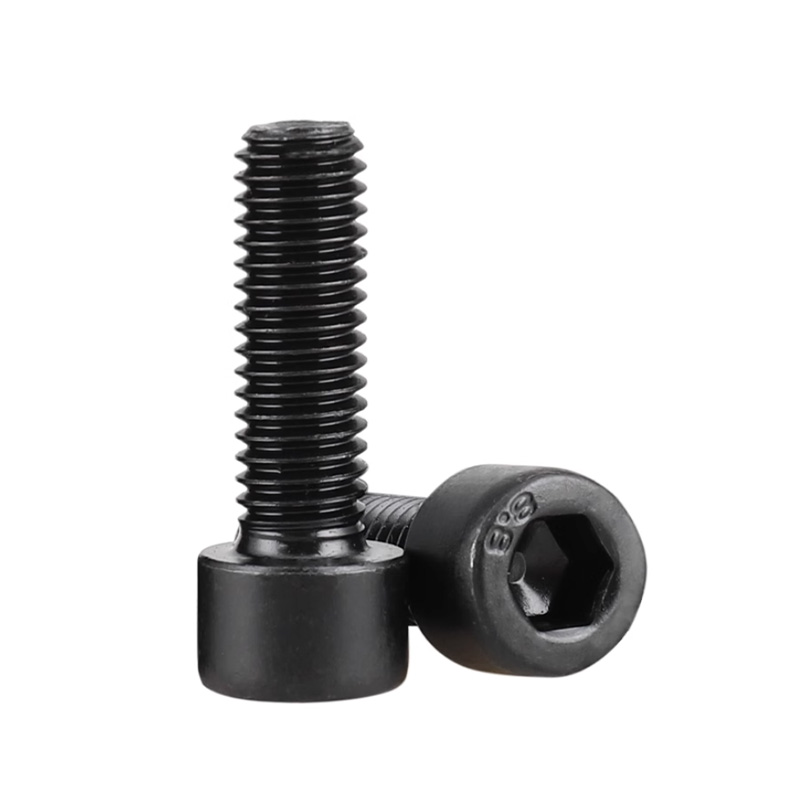

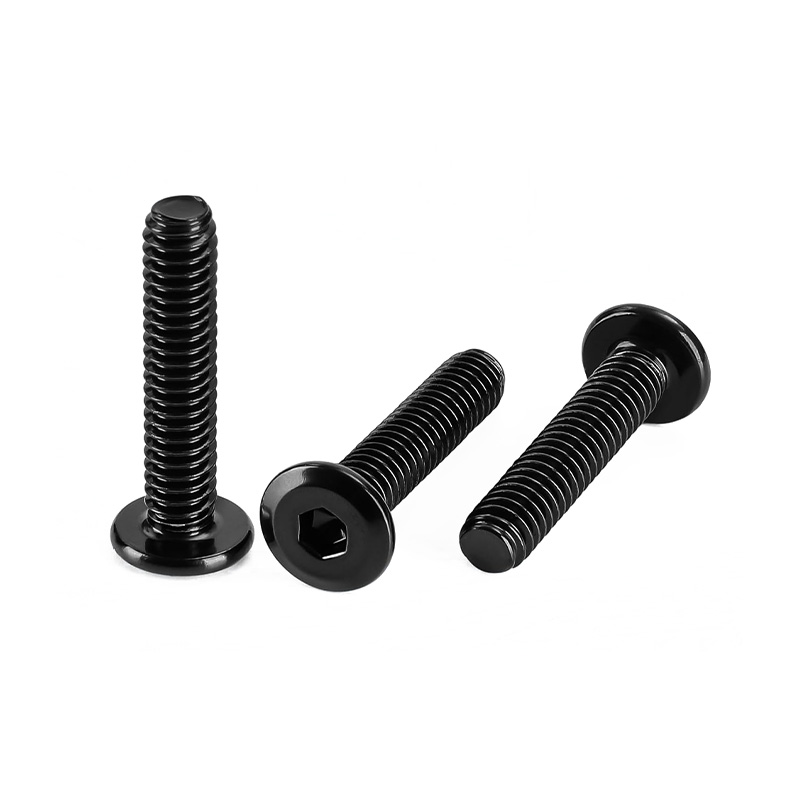

Wybór wgłębienia napędowego dla śrub ze stali węglowej: przenoszenie momentu obrotowego i odporność na wykręcanie krzywki

Śruby ze stali węglowej są dostępne z szerszą gamą wycięć napędowych, niż aktywnie określa większość kupujących — jednak wybór napędu ma bezpośrednie konsekwencje dla wydajności linii montażowej, integralności połączeń i trwałości narzędzia. Cam-out, zjawisko, w którym końcówka zabieraka wysuwa się z wgłębienia pod wpływem momentu obrotowego, jest nie tylko uciążliwością dla operatora: uszkadza wgłębienie, przyspiesza zużycie zabieraka i zmniejsza zainstalowany moment obrotowy poniżej wartości docelowej, umożliwiając poślizg przed osiągnięciem określonej wartości. Dopasowanie geometrii napędu do momentu obrotowego montażu i rodzaju narzędzia eliminuje większość problemów z wysunięciem krzywki na etapie projektowania.

Wgłębienie Phillipsa zostało celowo zaprojektowane tak, aby wychylać się z przewidywalnym momentem obrotowym — co było zamierzoną funkcją w produkcji w latach trzydziestych XX wieku, gdy zapobiegało nadmiernemu dokręcaniu wkrętów do blachy bez wkrętaków z kontrolowanym momentem obrotowym. W nowoczesnym zautomatyzowanym montażu z narzędziami sterowanymi serwo zachowanie to staje się raczej problemem niż cechą, a napędy Torx lub Pozidriv są niezmiennie preferowane w masowej produkcji samochodów i urządzeń. Shanghai Soverchannel Industrial Co., Ltd. produkuje śruby ze stali węglowej we wszystkich głównych typach wgłębień, a głębokość wgłębienia i kształt są weryfikowane na podstawie kryteriów grubości, zapewniając spójne zaangażowanie wkrętaka we wszystkich partiach produkcyjnych.

Zapobieganie zacieraniu się śrub i wkrętów ze stali nierdzewnej podczas montażu

Zatarcie – zgrzewanie na zimno i rozrywanie powierzchni gwintów podczas montażu – to najczęstszy i najbardziej frustrujący rodzaj awarii Śruby ze stali nierdzewnej and Śruby ze stali nierdzewnej . W przeciwieństwie do elementów złącznych ze stali węglowej, których twardość powierzchni i powłoki zapewniają smarowanie i odporność na zużycie, austenityczna stal nierdzewna (A2, A4) jest z natury podatna na zużycie adhezyjne, gdy identyczne materiały ścierają się pod ciśnieniem. Warstwa tlenku zapewniająca odporność na korozję jest cienka i łatwo przemieszczana pod wpływem nacisków kontaktowych wytwarzanych podczas łączenia gwintu, powodując miejscowe spawanie metalu podstawowego śruby i nakrętki, a następnie rozrywanie w miarę kontynuacji obrotu.

W rezultacie dochodzi do zatarcia zespołu – często trwale – wymagającego niszczącego usunięcia i wymiany zarówno śruby, jak i współpracującego gwintu. W zakładach petrochemicznych, konstrukcjach morskich lub sprzęcie do przetwarzania żywności, gdzie ze względu na odporność na korozję zalecana jest stal nierdzewna, elementy złączne zapieczone przez zacieranie stanowią znaczne koszty konserwacji i źródło nieplanowanych przestojów.

Praktyczne metody zmniejszania ryzyka zatarcia

• Różne pary materiałów: Stosowanie śrub ze stali nierdzewnej A4 (316) z nakrętkami A2 (304) lub łączenie śrub austenitycznych z nakrętkami z brązu krzemowego lub mosiądzu przerywa warunek kontaktu identycznego materiału, który sprzyja spawaniu na zimno. Nawet niewielka różnica twardości pomiędzy współpracującymi gwintami znacznie zmniejsza skłonność do zatarcia.
• Smary zapobiegające zacieraniu się: Never-Seez (na bazie miedzi), pasta Molykote (dwusiarczek molibdenu) lub związki gwintowe na bazie PTFE zmniejszają współczynnik tarcia pomiędzy gwintami ze stali nierdzewnej z około 0,15–0,20 do poniżej 0,10, zapobiegając skokom ciśnienia kontaktowego inicjującym spawanie na zimno. Uwaga krytyczna: zastosowanie smaru zmienia stosunek momentu obrotowego do napięcia wstępnego o 25–40%, dlatego w przypadku zmiany zespołu z suchego na smarowany należy ponownie obliczyć moment dokręcania.
• Mała prędkość montażu: Ciepło powstające w wyniku tarcia podczas szybkiego montażu przyspiesza inicjację zatarcia. W przypadku elementów złącznych ze stali nierdzewnej większych niż M12, ręczne dokręcanie kluczem jest zawsze mniej podatne na zacieranie niż montaż elektronarzędzia, szczególnie w przypadku kilku pierwszych zwojów gwintu, gdzie początkowy nacisk docisku jest najwyższy.
• Gatunki stali nierdzewnej duplex lub azotowane: Śruby ze stali nierdzewnej Duplex 2205 mają w przybliżeniu dwukrotnie większą granicę plastyczności i znacznie wyższą twardość niż A4, co zmniejsza odkształcenie plastyczne w punktach styku gwintu, które inicjuje zacieranie. W przypadku połączeń o wysokim momencie obrotowym w środowiskach korozyjnych, śruby klasy duplex w połączeniu z nakrętkami A4 zapewniają najlepszą równowagę między odpornością na zatarcie i odpornością na korozję.

Wkręty samogwintujące ze stali węglowej: różnice w kształcie gwintu i ich wpływ na wytrzymałość na wyciąganie

Wkręty samogwintujące ze stali węglowej nie są pojedynczą kategorią produktów — kształt gwintu różni się znacznie w zależności od typu, a wybór niewłaściwego kształtu dla podłoża może spowodować, że siły wyrywające będą o 30–50% mniejsze niż pozwalałby na to materiał. Każda z rodzin typów ISO 1478 i DIN 7970 optymalizuje geometrię gwintu dla innego zakresu twardości podłoża, a różnica w kącie przyłożenia, wysokości gwintu i skoku bezpośrednio określa, ile materiału przemieszcza śruba w porównaniu do nacięć oraz jak dobrze uformowany gwint trzyma się pod obciążeniem rozciągającym.

• Typ A (skok gruby, ostry): Przeznaczony do cienkich blach (0,5–1,5 mm), metali miękkich i sklejki impregnowanej żywicą. Szeroki skok minimalizuje zrywanie gwintu w cienkim materiale, maksymalizując odległość pomiędzy zaangażowanymi gwintami. Nie nadaje się do stali grubszej niż około 1,5 mm — skok jest zbyt gruby, aby zapewnić odpowiednią głębokość zagłębienia gwintu.
• Typ B (drobna podziałka, tępe ostrze): Nadaje się do cięższych blach (1,5–4,8 mm), odlewów ciśnieniowych i tworzyw sztucznych. Mniejsza podziałka powoduje większą liczbę zwojów gwintu w połączeniu, zwiększając opór na wyciąganie w grubszych podłożach. Tępe ostrze zmniejsza ryzyko przekłucia sąsiednich elementów podczas montażu w zastosowaniach z otworami nieprzelotowymi.
• Typ C (gwint maszynowy, samogwintujący): Posiada standardowy profil gwintu śruby maszynowej (kąt przyłożenia 60°), ale jest hartowany w celu nacięcia własnego gwintu we wstępnie wywierconych otworach. Generuje znacznie wyższą wytrzymałość na wyciąganie niż typ A lub B w podłożach stalowych, ponieważ profil gwintu pasuje do standardowej geometrii nakrętki, maksymalizując powierzchnię styku boków gwintu.
• Typ do walcowania gwintów (Taptite): Tworzy gwint poprzez przemieszczanie materiału, a nie jego przecinanie, tworząc w podłożu utwardzony gwint, który jest odporny na poluzowanie pod wpływem wibracji lepiej niż gwinty cięte. Preferowany w zastosowaniach związanych z karoserią i konstrukcjami samochodowymi, gdzie opór luzowania pod obciążeniem dynamicznym jest krytyczny i nie jest wymagane ponowne użycie łącznika.

Średnica otworu prowadzącego jest równie krytyczna: zbyt duży otwór zmniejsza proporcjonalnie połączenie gwintu i siłę na wyrywanie, podczas gdy mniejszy otwór zwiększa moment napędowy przekraczający wytrzymałość na skręcanie śruby, powodując ścinanie łba lub pękanie skrętne przed pełnym osadzeniem. Materiał podłoża, grubość blachy i rodzaj gwintu definiują konkretny zakres średnic otworu prowadzącego – specyfikację, która powinna zostać potwierdzona na podstawie danych technicznych producenta śruby, a nie szacunkowa. Shanghai Soverchannel Industrial Co., Ltd. przedstawia zalecenia dotyczące otworów pilotowych w ramach dokumentacji technicznej zamówień na wkręty samogwintujące ze stali węglowej, szczególnie dla klientów z sektora motoryzacyjnego i montażu przemysłowego.

Wybór pomiędzy śrubami ze stali nierdzewnej a stalą węglową ocynkowaną ogniowo do zewnętrznych połączeń konstrukcyjnych

Gdy zewnętrzne połączenia konstrukcyjne wymagają ochrony antykorozyjnej w ciągu projektowego okresu użytkowania wynoszącego 25–50 lat — mocowania ścian osłonowych, wieszaki pomostów inspekcyjnych mostów, ramy wyposażenia dachowego — wybór pomiędzy Śruby ze stali nierdzewnej i ocynkowane ogniowo śruby ze stali węglowej wymagają czegoś więcej niż prostego porównania kosztów. Każdy system ma mechanizmy awarii, wymagania konserwacyjne i ograniczenia kompatybilności, które w różny sposób wpływają na całkowity koszt cyklu życia, w zależności od kategorii narażenia i łączonego materiału konstrukcyjnego.

Korozja galwaniczna pomiędzy śrubami ze stali nierdzewnej a aluminiowymi elementami konstrukcyjnymi jest często niedocenianym ryzykiem projektowym w systemach ścian osłonowych i okładzin. W serii galwanicznej stal nierdzewna ma potencjał elektrochemiczny daleki od aluminium, co czyni aluminium anodą protektorową w każdym scenariuszu kontaktu z wilgocią. Tam, gdzie śruby ze stali nierdzewnej muszą łączyć ramę aluminiową, standardowym rozwiązaniem są podkładki izolacyjne z EPDM i tuleje nylonowe, które fizycznie oddzielają metale, ale zwiększa to złożoność montażu i często jest pomijane na miejscu. Śruby ze stali węglowej ocynkowanej ogniowo, których potencjał cynku jest bliższy aluminium, są kompatybilne galwanicznie bez elementów izolacyjnych i stanowią prostszy i bezpieczniejszy wybór w przypadku konstrukcji z ramą aluminiową w środowiskach innych niż morskie.

Shanghai Soverchannel Industrial Co., Ltd. dostarcza systemy śrub ze stali nierdzewnej i stali węglowej z dopasowaną powłoką i dokumentacją materiałową, zapewniając inżynierom budowlanym i zespołom zaopatrzeniowym dane potrzebne do dokonania prawidłowego wyboru pod kątem określonej kategorii narażenia i kombinacji podłoża — zamiast domyślnie wybierać jeden materiał do wszystkich zastosowań.
